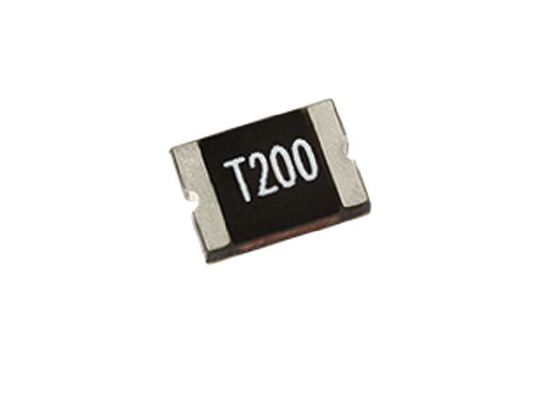

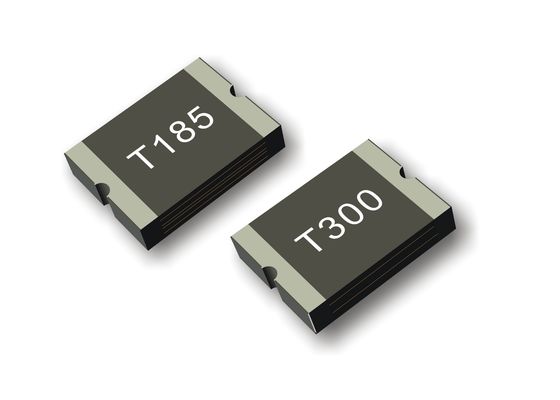

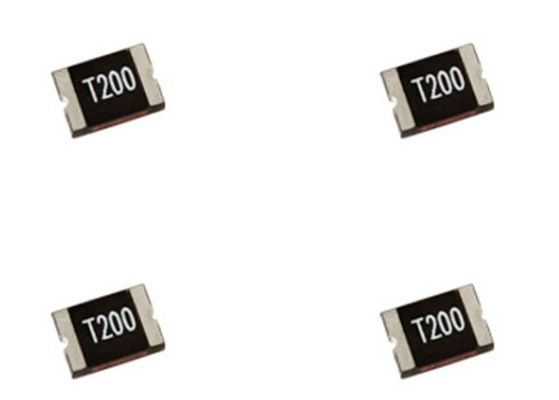

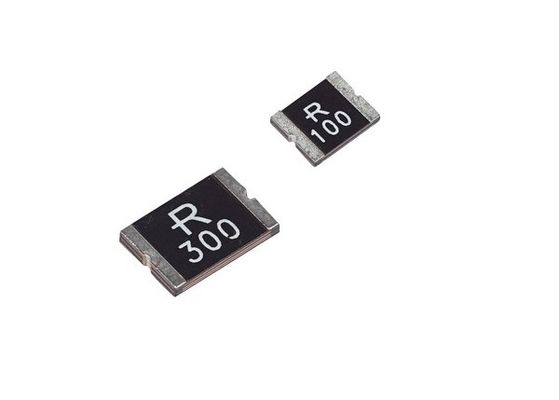

SMD2920P185TF ポリフューズ 7351 表面マウント リセット可能なフューズ PPTC 1.85A 33V 2920 低電圧通信機器用
概要
2920シリーズは,表面マウントリセット可能なオーバー電流保護を提供し,保持電流は0.3Aから5.0Aです.このシリーズは,より高い保持電流と60Vまでのより高い作業電圧のアプリケーションに適しています..
オーケストラ オーケストラ
ダウンロード________ について
機関承認
| はい | 機関 |
| 1 | UL |
| 2 | トゥーヴ |
| 3 | CSA |
環境基準の遵守
| 規制について | スタンダード |
| RoHS | 2011/65/EU について |
| ハロゲンなし | IEC 61249-2-21:2003 |
サイズ(単位:mm)
| P/N |
標識
|
A について | B について | C について | D | |||
| ミン | マックス | ミン | マックス | ミン | マックス | ミン | ||
| LSMD030 | T030 | 6.73 | 7.98 | 4.80 | 5.44 | 0.75 | 1.15 | 0.30 |
| LSMD050 | T050 | 6.73 | 7.98 | 4.80 | 5.44 | 0.75 | 1.15 | 0.30 |
| LSMD075 | T075 詳細 | 6.73 | 7.98 | 4.80 | 5.44 | 0.75 | 1.15 | 0.30 |
| LSMD100 | T100 | 6.73 | 7.98 | 4.80 | 5.44 | 0.65 | 1.05 | 0.30 |
| LSMD125 | T125 | 6.73 | 7.98 | 4.80 | 5.44 | 0.65 | 1.05 | 0.30 |
| LSMD150 | T150 | 6.73 | 7.98 | 4.80 | 5.44 | 0.65 | 1.50 | 0.30 |
| LSMD185 | T185 について | 6.73 | 7.98 | 4.80 | 5.44 | 0.65 | 1.50 | 0.30 |
| LSMD200 | T200 | 6.73 | 7.98 | 4.80 | 5.44 | 0.55 | 0.95 | 0.30 |
| LSMD250 | T250 | 6.73 | 7.98 | 4.80 | 5.44 | 0.55 | 0.95 | 0.30 |
| LSMD260 | T260 | 6.73 | 7.98 | 4.80 | 5.44 | 0.45 | 0.85 | 0.30 |
| LSMD300 | T300 | 6.73 | 7.98 | 4.80 | 5.44 | 0.45 | 0.85 | 0.30 |
| LSMD300D | T300 | 6.73 | 7.98 | 4.80 | 5.44 | 0.65 | 1.50 | 0.30 |
電気特性
| P/N | 移動する最大時間 | パワー | 抵抗 (Ω) | ||||||
| IH (A) | IT,(A) | Vmax (v) | イマックス | (A) | (セック) | Pd typ ((W) について | Rmin | R1最大 | |
| LSMD030 | 0.30 | 0.60 | 60 | 10 | 1.5 | 3.0 | 1.5 | 0.600 | 4.800 |
| LSMD050 | 0.50 | 1.00 | 60 | 10 | 2.5 | 4.0 | 1.5 | 0.180 | 1.400 |
| LSMD075 | 0.75 | 1.50 | 33 | 40 | 8.0 | 0.3 | 1.5 | 0.100 | 1.000 |
| LSMD100 | 1.00 | 2.00 | 33 | 40 | 8.0 | 0.5 | 1.5 | 0.065 | 0.410 |
| LSMD125 | 1.25 | 2.50 | 33 | 40 | 8.0 | 2.0 | 1.5 | 0.050 | 0.250 |
| LSMD150 | 1.50 | 3.00 | 33 | 40 | 8.0 | 2.0 | 1.5 | 0.035 | 0.230 |
| LSMD185 | 1.85 | 3.70 | 33 | 40 | 8.0 | 2.5 | 1.5 | 0.030 | 0.150 |
| LSMD200 | 2.00 | 4.00 | 16 | 40 | 8.0 | 4.5 | 1.5 | 0.020 | 0.120 |
| LSMD250 | 2.50 | 5.00 | 16 | 40 | 8.0 | 16.0 | 1.5 | 0.020 | 0.085 |
| LSMD260 | 2.60 | 5.20 | 6 | 40 | 8.0 | 10.0 | 1.5 | 0.014 | 0.075 |
| LSMD300 | 3.00 | 6.00 | 6 | 40 | 8.0 | 20.0 | 1.5 | 0.010 | 0.055 |
| LSMD300D | 3.00 | 5.20 | 24 | 20 | 8.0 | 20.0 | 1.5 | 0.010 | 0.055 |
電気特性に関する注意事項
語彙
Ihold = 保持電流: 23oC の静かな空気で最大電流が装置を通過する.
itrip = トリップ電流: 23 oC の静かな空気で装置が起動する最小電流.
Vmax = 指定電流で損傷を受けずに対応できる最大電圧 (Imax)
imax = 装置が電圧の nominal voltage (Vmax) で損傷を受けずに耐える最大電流
Pd typ = 23 oC の静かな空気で起動状態で装置から消耗される典型的な電源
Rmin = 装置の初期 (溶接していない) 状態の最小抵抗
R1max = 装置の最大抵抗 23 oC で,トリッピング後1時間または20秒間260 oCのリフロー溶接後に測定される.指定された値は,0.150*1.5ozの銅の痕跡を持つPWBを使用して決定される..
警告: 指定された指定値を超えた操作は,損傷および可能アーチおよび炎を引き起こす可能性があります. 仕様は,予告なしに変更されます.
特徴
RoHS に準拠し,鉛を含まない
ハロゲンなし
高電圧
低声
欠陥電流に対する迅速な反応
高温溶接器と互換性
適用する
パワー・オーバー・イーサネット (POE)
POSとIPC用のUSB電源
自動車用電子機器の制御モジュールの保護
IEEE 1394 ポート保護
低電圧通信機器
産業管理
セキュリティシステム
ポリマー型PTCの選択ガイド
a.回路の次の動作パラメータを決定する.
*通常の稼働電流 (Ihold) *最大中断電流 (Imax)
*最大回路電圧 (Vmax) *周囲の装置の通常の動作温度 (minoC/maxoC)
b. 適用に適した装置の形状因数と寸法を選択する.
*表面マウント装置 (SMD) *軸性鉛装置 (ALD) *その他のカスタマイズされた形状要素
*放射性鉛装置 (RLD) *DISC装置
c.PPTC装置の最大VmaxとImaxを,適用されている回路と比較し,回路の要件が装置の値を超えないことを確認する.
d.PPTC装置の移動時間 (移動までの時間) が回路を保護するかどうかを確認する.
e.回路の動作温度がPPTC装置の通常の動作温度範囲内にあることを確認する.
f.選択したPPTC装置の性能と適性を確認する.
熱減量チャート I 保持 (アンプ)
| P/N | 周囲の動作温度 | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| LSMD030 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.23 | 0.20 | 0.17 | 0.14 |
| LSMD050 | 0.76 | 0.67 | 0.59 | 0.50 | 0.42 | 0.38 | 0.33 | 0.29 | 0.23 |
| LSMD075 | 1.13 | 1.01 | 0.88 | 0.75 | 0.62 | 0.56 | 0.50 | 0.44 | 0.34 |
| LSMD100 | 1.66 | 1.47 | 1.29 | 1.10 | 0.91 | 0.83 | 0.73 | 0.64 | 0.50 |
| LSMD125 | 1.89 | 1.68 | 1.46 | 1.25 | 1.04 | 0.94 | 0.83 | 0.73 | 0.56 |
| LSMD150 | 2.27 | 2.01 | 1.76 | 1.50 | 1.25 | 1.13 | 1.00 | 0.87 | 0.74 |
| LSMD185 | 2.80 | 2.47 | 2.17 | 1.85 | 1.54 | 1.39 | 1.22 | 1.07 | 0.85 |
| LSMD200 | 3.02 | 2.68 | 2.34 | 2.00 | 1.66 | 1.50 | 1.32 | 1.16 | 0.90 |
| LSMD250 | 3.78 | 3.35 | 2.93 | 2.50 | 2.08 | 1.88 | 1.65 | 1.45 | 1.13 |
| LSMD260 | 3.64 | 3.25 | 2.91 | 2.60 | 2.26 | 2.08 | 1.95 | 1.74 | 1.13 |
| LSMD300 | 4.53 | 4.02 | 3.51 | 3.00 | 2.52 | 2.26 | 1.99 | 1.75 | 1.34 |
| LSMD300D | 4.53 | 4.02 | 3.51 | 3.00 | 2.52 | 2.26 | 1.99 | 1.75 | 1.34 |
25°Cで通常移動する時間
タイム・トゥ・トリップ曲線は,シミュレーションされたアプリケーション環境におけるデバイスの典型的なパフォーマンスを表します.特定の顧客アプリケーションにおける実際の性能は,他の変数の影響により,これらの値と異なる可能性があります..
A=LSMD030
B=LSMD050
C=LSMD075
D=LSMD100
E=LSMD125
F=LSMD150
G=LSMD185
H=LSMD200
I=LSMD250
J=LSMD260
K=LSMD300
パッケージ
モデルQほらty/リール
LSMD150/185/300D 1000 pcs
LSMD030 ~ LSMD1251500個
LSMD200~ LSMD3002000 pcs
注: EIA-481-1 規格によるロールパッケージング
