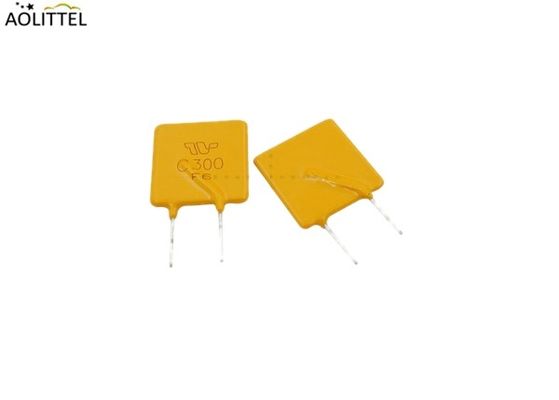

ユニバーサル 60V 72V 0.75A ポリトロン PPTC サーミストール ラジアル PTC リセット可能なシューズ TRC075 自動車用
適用する
• 医療用 機器
• ホワイト 商品
• 産業用電源伝送
• 電気通信
• コンピュータ と 周辺機器
• 消費者および自動車用電子機器
• 再充電可能な バッテリー
• 自動車用電子機器
オーケストラ オーケストラ
ダウンロード________ について
製品の特徴

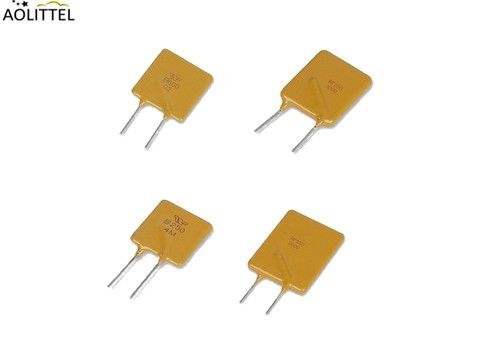

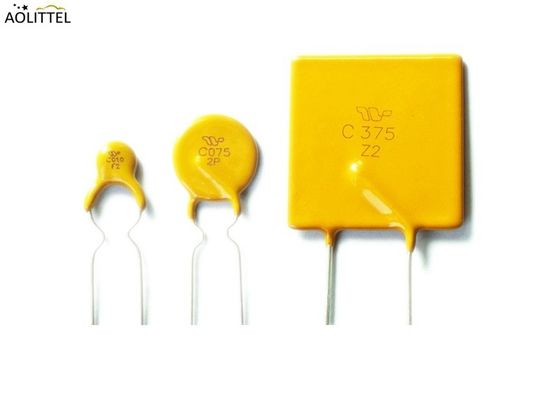

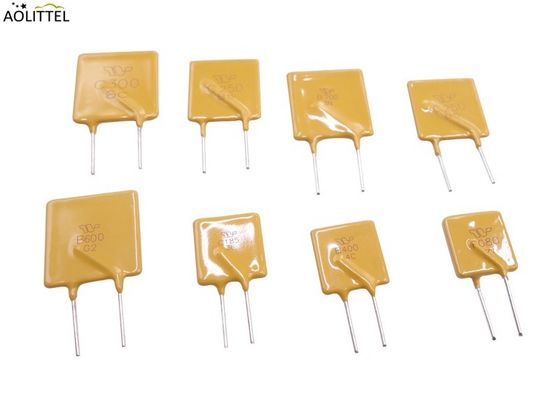

• PolyTronTM ラジアル鉛付き 透孔型PTC装置
• 最大60ボルト,さらに72ボルト
・ 0.05 から 5 アムペア の 電流
• 旅 の 時間が 短く
• 抵抗 が 低い
• ハロゲン無,鉛無,RoHS対応
尺寸 (mm)
| P/N | A について | B について | C について | D | E について | 身体 的 な 特徴 | ||
| マックス | マックス | タイプする | ミン | マックス | スタイル | 鉛 Φ mm | 材料 | |
| TRC005 | 7.4 | 12.7 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC010 | 7.4 | 12.7 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC017 | 7.4 | 12.7 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC020 | 7.4 | 12.7 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC025 | 7.4 | 12.7 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC030 | 7.4 | 13.4 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC040 | 9.7 | 14.5 | 5.1 | 7.6 | 3.1 | 1 | 0.51 | CP |
| TRC050 | 9.7 | 15.2 | 5.1 | 7.6 | 3.1 | 1 | 0.61 | クー |
| TRC065 | 9.7 | 15.2 | 5.1 | 7.6 | 3.1 | 1 | 0.61 | クー |
| TRC075 | 10.4 | 16.0 | 5.1 | 7.6 | 3.1 | 1 | 0.61 | クー |
| TRC090 | 11.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.61 | クー |
| TRC110 | 13.0 | 18.0 | 5.1 | 7.6 | 3.1 | 2 | 0.81 | クー |
| TRC135 | 14.5 | 19.6 | 5.1 | 7.6 | 3.1 | 2 | 0.81 | クー |
| TRC160 | 16.3 | 21.3 | 5.1 | 7.6 | 3.1 | 2 | 0.81 | クー |
| TRC185 | 17.8 | 22.9 | 5.1 | 7.6 | 3.1 | 2 | 0.81 | クー |
| TRC250 | 21.3 | 26.4 | 10.2 | 7.6 | 3.1 | 2 | 0.81 | クー |
| TRC300 | 24.9 | 30.0 | 10.2 | 7.6 | 3.1 | 2 | 0.81 | クー |
| TRC375 | 28.4 | 33.5 | 10.2 | 7.6 | 3.1 | 2 | 0.81 | クー |
| TRC500 | 28.4 | 33.5 | 10.2 | 7.6 | 3.1 | 2 | 0.81 | クー |
電気性能
| P/N | (Ω) | |||||||||
| IH (A) | IT,(A) | Vmax (v) | イマックス | (A) | (セック) | PDtype ((W) | Rmin | Rmin | R1最大 | |
| TRC005 | 0.05 | 0.15 | 60 | 40 | 0.25 | 5.0 | 0.22 | 7.30 | 11.10 | 25.00 |
| TRC010 | 0.10 | 0.20 | 60 | 40 | 0.50 | 4.0 | 0.38 | 2.30 | 8.10 | 12.0 |
| TRC017 | 0.17 | 0.34 | 60/72 年 | 40 | 0.85 | 3.0 | 0.48 | 2.00 | 5.21 | 8.00 |
| TRC020 | 0.20 | 0.40 | 60/72 年 | 40 | 1.00 | 2.2 | 0.40 | 1.30 | 2.84 | 4.50 |
| TRC025 | 0.25 | 0.50 | 60/72 年 | 40 | 1.25 | 2.5 | 0.45 | 0.90 | 1.95 | 3.00 |
| TRC030 | 0.30 | 0.60 | 60/72 年 | 40 | 1.50 | 3.0 | 0.50 | 0.70 | 1.36 | 2.10 |
| TRC040 | 0.40 | 0.80 | 60/72 年 | 40 | 2.00 | 3.8 | 0.55 | 0.48 | 0.95 | 1.40 |
| TRC050 | 0.50 | 1.00 | 60/72 年 | 40 | 2.50 | 4.0 | 0.75 | 0.38 | 0.78 | 1.20 |
| TRC065 | 0.65 | 1.30 | 60/72 年 | 40 | 3.25 | 5.3 | 0.90 | 0.24 | 0.54 | 0.74 |
| TRC075 | 0.75 | 1.50 | 60/72 年 | 40 | 3.75 | 6.3 | 0.90 | 0.23 | 0.45 | 0.62 |
| TRC090 | 0.90 | 1.80 | 60/72 年 | 40 | 4.50 | 7.2 | 1.00 | 0.14 | 0.31 | 0.49 |
| TRC110 | 1.10 | 2.20 | 60/72 年 | 40 | 5.50 | 8.2 | 1.50 | 0.15 | 0.25 | 0.40 |
| TRC135 | 1.35 | 2.70 | 60/72 年 | 40 | 6.75 | 9.6 | 1.70 | 0.12 | 0.19 | 0.32 |
| TRC160 | 1.60 | 3.20 | 60/72 年 | 40 | 8.00 | 11.4 | 1.90 | 0.09 | 0.14 | 0.24 |
| TRC185 | 1.85 | 3.70 | 60/72 年 | 40 | 9.25 | 12.6 | 2.10 | 0.08 | 0.12 | 0.21 |
| TRC250 | 2.50 | 5.00 | 60/72 年 | 40 | 12.50 | 15.6 | 2.50 | 0.05 | 0.08 | 0.15 |
| TRC300 | 3.00 | 6.00 | 60/72 年 | 40 | 15.00 | 19.8 | 2.80 | 0.04 | 0.06 | 0.12 |
| TRC375 | 3.75 | 7.50 | 60/72 年 | 40 | 18.75 | 24.0 | 3.20 | 0.03 | 0.05 | 0.10 |
| TRC500 | 5.0 | 10.0 | 60/72 年 | 40 | 25.0 | 24.0 | 3.2 | 0.02 | 0.05 | 0.100 |
推奨される波溶接プロファイル
注記:
1. (1-3°C/秒)
2約200°C/秒
3. 5°C/秒 最大
環境仕様
| 特徴 | 価値 |
| 動作温度範囲 | -40°Cから+85°C |
| 表面温度 トリップ状態 | 125°C 最大 |
| 熱ショック | +85°Cから-40°C,10サイクル,典型的な抵抗の変化は5% |
| 溶媒耐性 | MIL-STD-202 メソッド215 変更なし |
| 湿度年齢試験 | +85°C, 85% R.H., 1000 時間 ± 5% 典型的な抵抗の変化 指定温度 (23°C ± 3°C) |
| 貯蔵温度範囲 | -10°Cから+40°C |
| 保存 期間 | 12ヶ月 |
| 貯蔵 比較的湿度 | -75% |
| 保存条件 | 腐食性のある大気や日光から遠ざける |
溶接鉄で再加工条件を推奨する
• 溶接鉄の尖端温度:最大360°C
溶接時間: 最大3秒
温度計からの距離: 2mm min.
熱減量チャート I 保持 (アンプ)
| P/N | 周囲の動作温度 | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| TRC005 | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 |
| TRC010 | 0.16 | 0.14 | 0.12 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 |
| TRC017 | 0.26 | 0.23 | 0.20 | 0.17 | 0.14 | 0.12 | 0.11 | 0.09 | 0.07 |
| TRC020 | 0.31 | 0.27 | 0.24 | 0.20 | 0.16 | 0.14 | 0.13 | 0.11 | 0.08 |
| TRC025 | 0.39 | 0.34 | 0.30 | 0.25 | 0.20 | 0.18 | 0.16 | 0.14 | 0.10 |
| TRC030 | 0.47 | 0.41 | 0.36 | 0.30 | 0.24 | 0.22 | 0.19 | 0.16 | 0.12 |
| TRC040 | 0.62 | 0.54 | 0.48 | 0.40 | 0.32 | 0.29 | 0.25 | 0.22 | 0.16 |
| TRC050 | 0.78 | 0.68 | 0.60 | 0.50 | 0.41 | 0.36 | 0.32 | 0.27 | 0.20 |
| TRC065 | 1.01 | 0.88 | 0.77 | 0.65 | 0.53 | 0.47 | 0.41 | 0.35 | 0.26 |
| TRC075 | 1.16 | 1.02 | 0.89 | 0.75 | 0.61 | 0.54 | 0.47 | 0.41 | 0.30 |
| TRC090 | 1.40 | 1.22 | 1.07 | 0.90 | 0.73 | 0.65 | 0.57 | 0.49 | 0.36 |
| TRC110 | 1.71 | 1.50 | 1.31 | 1.10 | 0.89 | 0.79 | 0.69 | 0.59 | 0.44 |
| TRC135 | 2.09 | 1.84 | 1.61 | 1.35 | 1.09 | 0.97 | 0.85 | 0.73 | 0.54 |
| TRC160 | 2.48 | 2.18 | 1.90 | 1.60 | 1.30 | 1.15 | 1.01 | 0.86 | 0.64 |
| TRC185 | 2.87 | 2.52 | 2.20 | 1.85 | 1.50 | 1.33 | 1.17 | 1.00 | 0.74 |
| TRC250 | 3.88 | 3.40 | 2.98 | 2.50 | 2.03 | 1.80 | 1.58 | 1.35 | 1.00 |
| TRC300 | 4.65 | 4.08 | 3.57 | 3.00 | 2.43 | 2.16 | 1.89 | 1.62 | 1.20 |
| TRC375 | 5.81 | 5.10 | 4.46 | 3.75 | 3.04 | 2.70 | 2.36 | 2.03 | 1.50 |
| TRC500 | 7.75 | 6.80 | 5.95 | 5.00 | 4.05 | 3.60 | 3.15 | 2.71 | 2.00 |
モデルQほらty/バッグ
TRC005-TRC0901000 pcs
TRC110-TRC185500 pcs
TRC250からTRC500200 pcs
