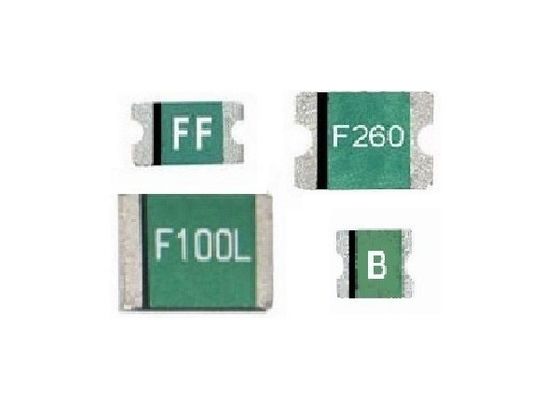

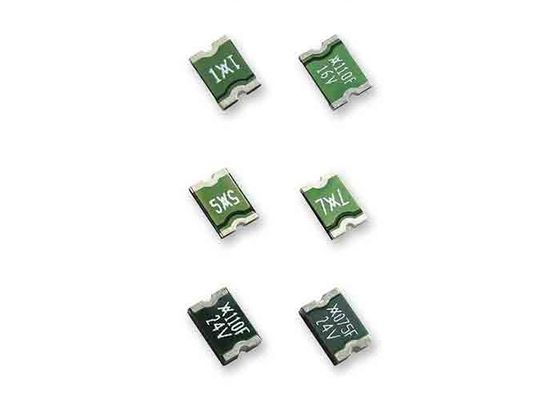

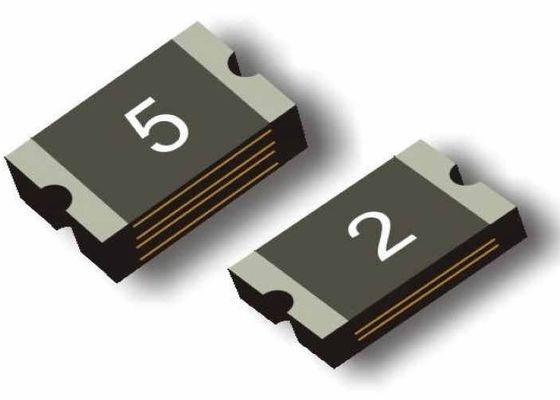

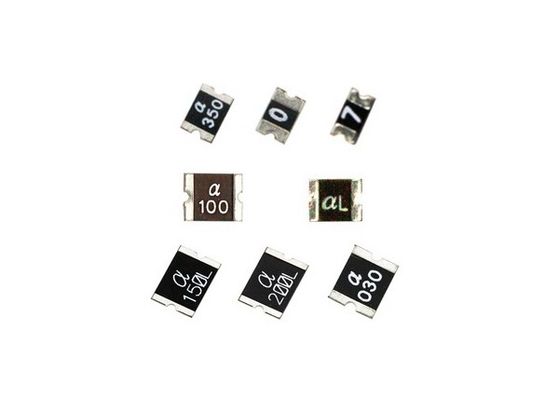

TUV 承認 低プロファイル 1608 メトリック POLY-FUSE SMD 表面搭載型 PTC リセット可能なファイズ EIA 0603 6V 500mA
概要
(a) RoHS に準拠し,ハロゲンフリー
(b) 適用:すべての高密度板
(c) 製品の特徴: 表面が小さく,固体状態,標準SMD装置よりも移動時間が速く,標準SMD装置よりも抵抗が低い
(d) 動作電流: 500mA
(e) 最大電圧: 6VDC
(f) 温度範囲: -40°Cから85°C
機関認定
トゥーヴ
UL
CSA
オーケストラ オーケストラ
ダウンロード________ について
作業原理
FSMDシリーズPTCは,スペースが限られ,リセット可能な保護が望まれるアプリケーションのための表面マウントオーバー電流保護を提供します.
電気特性 (23°C)
| P/N | (A) | (A) | (V) | (A) | トリップ | (W) | (Ω) | ||
| IH | IT | Vmax | イマックス | (A) | (セック) | Pdタイプ | Rmin | R1最大 | |
| FSMD010 | 0.10 | 0.30 | 15 | 40 | 0.50 | 1.00 | 0.50 | 0.90 | 6.00 |
| FSMD020 | 0.20 | 0.50 | 9 | 40 | 1.00 | 0.60 | 0.50 | 0.55 | 3.50 |
| FSMD035 | 0.35 | 0.75 | 6 | 40 | 8.00 | 0.10 | 0.50 | 0.20 | 1.40 |
| FSMD050 | 0.50 | 1.00 | 6 | 40 | 8.00 | 0.10 | 0.50 | 0.10 | 0.80 |
H=電流を保持する電流: 23°Cの静止空気で装置が動かない最大電流.
IT=トリップ電流は,装置が常に 23°C の静かな空気でトリップする最小電流です.
V MAX=電圧の最大値で,電流の nominal current (I MAX) に損傷を受けずに対応できる
I MAX= 装置が指定電圧 (V MAX) で損傷を受けずに耐える最大電流
Pd = 装置が 23°C の静か空気の環境で起動状態で消耗する電力の典型電力の量
RMIN = 起動前の 23°C の装置の最小抵抗
R1MAX=トリッピングまたは20秒間260°Cのリフロー溶接後1時間で測定した23°Cの最大装置抵抗. 終結パッドの特性. 終結パッド材料:純粋なチン
尺寸 (単位:mm)
| P/N | 標識 | A について | B について | C について | D | |||||||
| ミン | マックス | ミン | マックス | ミン | マックス | ミン | ||||||
| FSMD010 | 1 | 1.45 | 1.85 | 0.65 | 1.05 | 0.30 | 0.65 | 0.20 | ||||
| FSMD020 | 2 | 1.45 | 1.85 | 0.65 | 1.05 | 0.30 | 0.65 | 0.20 | ||||
| FSMD035 | 3 | 1.45 | 1.85 | 0.65 | 1.05 | 0.30 | 0.65 | 0.20 | ||||
| FSMD050 | 5 | 1.45 | 1.85 | 0.65 | 1.05 | 0.65 | 1.00 | 0.20 | ||||
材料の仕様
ターミナルパッド材料:純粋なスチール
溶接特性:EIA仕様 RS 186-9E,ANSI/J-std-002 カテゴリー3を満たす
熱分解曲線
25°Cで通常移動する時間
タイム・トゥ・トリップ曲線は,シミュレーションされたアプリケーション環境におけるデバイスの典型的なパフォーマンスを表します.特定の顧客アプリケーションにおける実際の性能は,他の変数の影響により,これらの値と異なる可能性があります..
熱減量チャート I 保持 (アンプ)
| P/N | 周囲の動作温度 | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| FSMD010 | 0.13 | 0.12 | 0.11 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.03 |
| FSMD020 | 0.27 | 0.25 | 0.23 | 0.20 | 0.17 | 0.14 | 0.12 | 0.10 | 0.07 |
| FSMD035 | 0.47 | 0.41 | 0.38 | 0.35 | 0.29 | 0.26 | 0.24 | 0.20 | 0.14 |
| FSMD050 | 0.67 | 0.59 | 0.54 | 0.50 | 0.41 | 0.37 | 0.34 | 0.29 | 0.20 |
