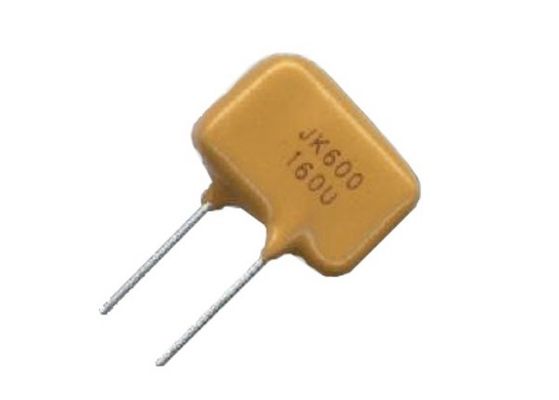

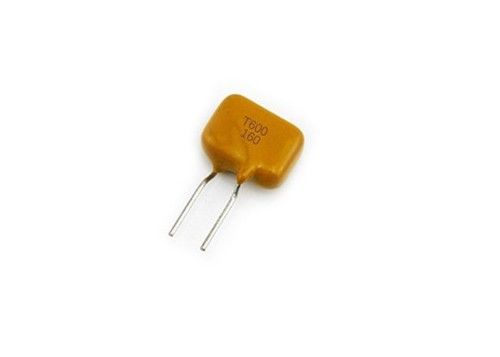

0ZRC0015FF1E テレコム サーミストール PPTC リセット可能なシューズ TRG015 定電圧600V 保持電流0.15A
特徴
• 放射性 鉛 装置
• 最大 600 VAC の断断断故障評価
対応する抵抗で提供されます.
• 雷 の 波 に 耐える 能力
• RoHS に準拠する
• 再設定可能な過電源保護
• 旅 の 時間が 短く
・機関認定: UL,CSA,TÜV
• 耐性 順序 と 対応 する 装置 が 入手 でき ます
• 低寄生容量/周波数を持つ平らインペダンス
オーケストラ オーケストラ
ダウンロード________ について
電気のパフォーマンス
| P/N | 待って | トリップ・キュー | マックス・ボルト | 最大電流 | インパルス ヴォルト | マックス トリップ | パワー | 抵抗 (Ω) | |||
| IH (A) | IT,(A) | Vmax (v) | イマックス | Vmax (V) | (A) | (セック) | Pd typ ((W) について | Rmin | Rmin | R1最大 | |
| TRG011 | 0.11 | 0.22 | 250 | 3.0 | 600 | 1.00 | 4.0 | 1.0 | 7.0 | 14.0 | 26.0 |
| TRG015 | 0.15 | 0.30 | 250 | 3.0 | 600 | 1.00 | 5.0 | 1.0 | 6.0 | 12.0 | 22.0 |
| TRG016 | 0.16 | 0.32 | 250 | 3.0 | 600 | 1.00 | 7.5 | 1.7 | 4.0 | 10.0 | 18.0 |
尺寸 (mm)
| P/N | A について | B について | C について | D | E について | 身体 的 な 特徴 | ||
| マックス | マックス | タイプする | ミン | マックス | スタイル | 鉛 Φ mm | 材料 | |
| TRG011 | 9.0 | 12.5 | 5.1 | 7.6 | 4.6 | 1 | 0.6 | CU |
| TRG015 | 9.0 | 12.5 | 5.1 | 7.6 | 4.6 | 1 | 0.6 | CU |
| TRG016 | 9.0 | 12.5 | 5.1 | 7.6 | 4.6 | 1 | 0.6 | CU |
熱減量チャート I 保持 (アンプ)
| P/N | 周囲の動作温度 | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| TRG011 | 0.22 | 0.19 | 0.17 | 0.14 | 0.11 | 0.10 | 0.07 | 0.07 | 0.06 |
| TRG015 | 0.24 | 0.21 | 0.18 | 0.15 | 0.12 | 0.11 | 0.08 | 0.08 | 0.06 |
| TRG016 | 0.25 | 0.22 | 0.19 | 0.16 | 0.13 | 0.12 | 0.08 | 0.09 | 0.07 |
利益
• 設計 の 柔軟性 を 向上 さ せる ため,多くの 製品 の 選択肢 を 選択 する こと が エンジニア に 役立ち ます
• 大量の電子装置と互換性
• 規制設備の要件を満たすのに役立つ
• 線 の バランス を 改善 する
• 古いPOTSおよび近代的なデジタル通信機器に適用可能
応用
• モデム
• 電話 機
• ファックス機
• 電話 の 壁 の 出口
• 警報 システム
• PBX システム
• MDF モジュール
• アナログ・デジタル・ラインカード
• T1/E1 機器
• xDSL モデムとスプリッタ
• エーテルネット システム
• VoIP (インターネット プロトコル による 音声通信) 機器
• LAN,WAN 機器
• 顧客施設の設備
• ネットワーク ハードウェアにアクセス
電気通信およびネットワーク機器のアプリケーションガイド*
この ガイド を 使う ため に,以下 の 手順 を 実行 し て ください.
1下のガイドからあなたの機器の種類を選択してください.
2保護の種類は,機関と地域別仕様に応じて,第2列に選択してください.
3アプリケーションの形式を選択してください.
4次のページにあるAgency Specification/PolySwitch Device Selection Guide を使って,Agency の要求に基づいて各アプリケーションの特定の部品番号を選択してください.
5. 移動時間が短く,抵抗が低い部品は利用可能です.PolySwitchの代表者に相談してください.
環境特性
操作/保管温度 -40 °Cから +85 °C
装置表面の最大温度
トリップ状態で 125 °C
消極的な老化 +60 °C 1000 時間 ±15 % 典型的な抵抗変化
湿度 衰え +60 °C,90% R.H. 1000時間
溶媒耐性 MIL-STD-202,方法 215B 変化なし 鉛
溶接可能性 ANSI/J-STD-002
易燃性 IEC 695-2-2 60秒間炎がない
振動 振動 振動 振動 振動1条件A....... 変更なし
試験手順とTRGシリーズモデルに関する要件
試験条件 試験受理/拒否基準
視覚/機械 測定量と材料を検証する MF 物理記述ごとに
抵抗 静止した空気中の抵抗 @ 23 °C Rmin ≤ R ≤ Rmax
トリップまでの時間 1 A,Vmax,23 °C T ≤ トリップまでの最大時間 (秒)
30分待機して 待機して 待機して 待機して
トリップサイクルの寿命 Vmax,Itrip,100サイクル
耐久度 Vmax 24時間 弧形や燃焼がない
