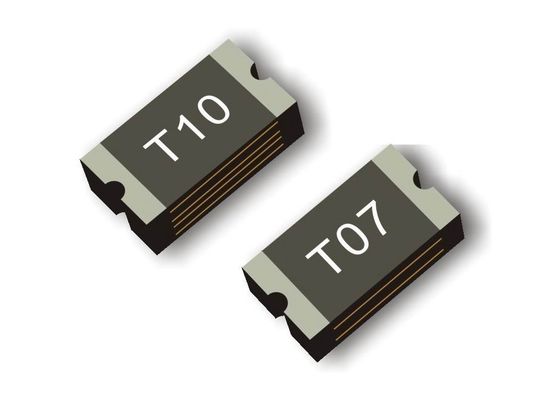

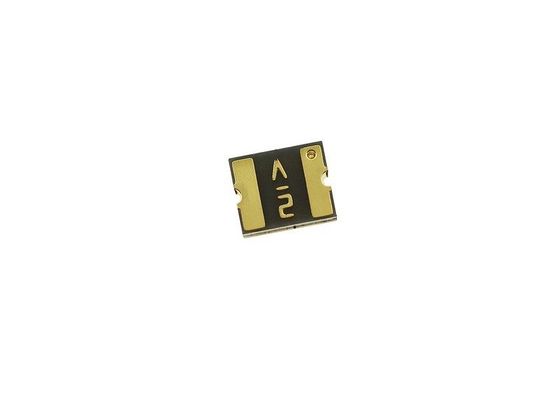

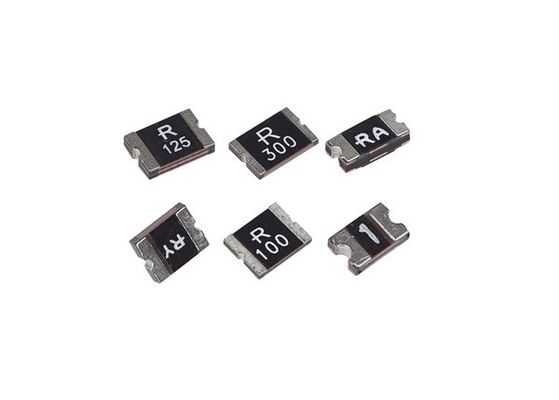

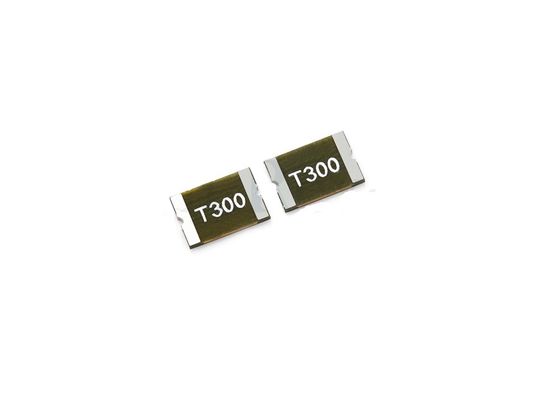

SMT 3225 メトリック表面マウント リセット可能なポリマー PTC サーミストール 1210 0.1A 30V マイクロSMD 熱回路保護用
一般的な
1210シリーズPTCは,スペースがプレミアムで,リセット可能な保護が望まれるアプリケーションのための表面マウントオーバー電流保護を提供します.
オーケストラ オーケストラ
ダウンロード________ について
特徴
欠陥電流に対する迅速な反応
低抵抗性
低声
コンパクトな設計により,ボードのスペースが節約されます
高温溶接器と互換性
申請
USB周辺機器
ディスクドライブ
CD-ROM
マザーボードと周辺機器のプラグアンドプレイ保護
携帯電話のバッテリーとポート保護
PDA/デジタルカメラ
ゲームコンソールポート保護
シリーズ仕様
電流 - 保持 (Ih) (最大):50mA ~ 5A
電流 - 最大:10A ~ 100A
電流 - トリップ (It):150mA ~ 10A
マウントタイプ:表面マウント
パッケージ / ケース:1210 (3225 メートリック), コンカブ
梱包:テープ&ロール (TR)
抵抗 - 初期 (Ri) (分) 15mOhms ~ 3.6 Ohms
抵抗 - トリップ後 (R1) (最大) 12mOhms ~ 50 Ohms
移動時間:20ms~2s
タイプ:ポリマー
電圧 - 最大:6V ~ 30V
電気特性
| P/N | (Ω) | ||||||||
| IH (A) | IT,(A) | Vmax (v) | イマックス | (A) | (セック) | Pd typ ((W) について | Rmin | R1最大 | |
| USMD005 | 0.05 | 0.15 | 30 | 10 | 0.25 | 1.50 | 0.60 | 2.80 | 50.00 |
| USMD010 | 0.10 | 0.30 | 30 | 10 | 0.50 | 0.60 | 0.60 | 0.80 | 15.00 |
| USMD020 | 0.20 | 0.40 | 30 | 10 | 8.00 | 0.02 | 0.60 | 0.40 | 5.00 |
| USMD035 | 0.35 | 0.75 | 6 | 40 | 8.00 | 0.20 | 0.60 | 0.20 | 1.30 |
| USMD050 | 0.50 | 1.00 | 13.2 | 40 | 8.00 | 0.10 | 0.60 | 0.18 | 0.90 |
| USMD075 | 0.75 | 1.50 | 6 | 40 | 8.00 | 0.10 | 0.60 | 0.07 | 0.45 |
| USMD110 | 1.10 | 2.20 | 6 | 40 | 8.00 | 0.30 | 0.60 | 0.05 | 0.24 |
| USMD150 | 1.50 | 3.00 | 6 | 40 | 8.00 | 0.50 | 0.60 | 0.03 | 0.11 |
| USMD175 | 1.75 | 4.00 | 6 | 40 | 8.00 | 1.00 | 0.70 | 0.02 | 0.09 |
| USMD200 | 2.00 | 4.00 | 6 | 40 | 8.00 | 1.00 | 0.70 | 0.02 | 0.09 |
| USMD260 | 2.60 | 5.00 | 6 | 100 | 8.00 | 2.50 | 0.80 | 0.012 | 0.05 |
商品の寸法とマーク (単位:mm)
| P/N |
標識
|
A について | B について | C について | D | |||
| ミン | マックス | ミン | マックス | ミン | マックス | ミン | ||
| USMD005 | T0 | 3.00 | 3.43 | 2.35 | 2.80 | 0.80 | 1.20 | 0.30 |
| USMD010 | T01 | 3.00 | 3.43 | 2.35 | 2.80 | 0.80 | 1.20 | 0.30 |
| USMD020 | T02 | 3.00 | 3.43 | 2.35 | 2.80 | 0.80 | 1.20 | 0.30 |
| USMD035 | T03 | 3.00 | 3.43 | 2.35 | 2.80 | 0.55 | 0.85 | 0.30 |
| USMD050 | T05 | 3.00 | 3.43 | 2.35 | 2.80 | 0.60 | 1.00 | 0.30 |
| USMD075 | T07 | 3.00 | 3.43 | 2.35 | 2.80 | 0.55 | 0.85 | 0.30 |
| USMD110 | T11 | 3.00 | 3.43 | 2.35 | 2.80 | 0.45 | 0.85 | 0.30 |
| USMD150 | T15 | 3.00 | 3.43 | 2.35 | 2.80 | 0.80 | 1.20 | 0.30 |
| USMD175 | T20 | 3.00 | 3.43 | 2.35 | 2.80 | 0.80 | 1.20 | 0.30 |
| USMD200 | T20 | 3.00 | 3.43 | 2.35 | 2.80 | 0.80 | 1.20 | 0.30 |
| USMD260 | T26 | 3.00 | 3.43 | 2.35 | 2.80 | 0.80 | 1.50 | 0.30 |
熱減量チャート I 保持 (アンプ)
| P/N | 周囲の動作温度 | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| USMD005 | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 |
| USMD010 | 0.15 | 0.13 | 0.12 | 0.10 | 0.09 | 0.08 | 0.07 | 0.06 | 0.05 |
| USMD020 | 0.32 | 0.28 | 0.24 | 0.20 | 0.18 | 0.16 | 0.14 | 0.12 | 0.10 |
| USMD035 | 0.51 | 0.46 | 0.40 | 0.34 | 0.30 | 0.27 | 0.24 | 0.22 | 0.18 |
| USMD050 | 0.76 | 0.66 | 0.58 | 0.48 | 0.42 | 0.38 | 0.35 | 0.29 | 0.23 |
| USMD075 | 1.10 | 0.97 | 0.86 | 0.72 | 0.64 | 0.58 | 0.55 | 0.47 | 0.39 |
| USMD110 | 1.60 | 1.42 | 1.26 | 1.10 | 0.94 | 0.86 | 0.80 | 0.70 | 0.58 |
| USMD150 | 2.30 | 2.02 | 1.76 | 1.50 | 1.24 | 1.11 | 1.00 | 0.85 | 0.65 |
| USMD175 | 2.55 | 2.26 | 2.00 | 1.75 | 1.50 | 1.37 | 0.98 | 0.86 | 0.71 |
| USMD200 | 3.20 | 2.80 | 2.40 | 2.00 | 1.80 | 1.60 | 1.40 | 1.20 | 1.00 |
| USMD260 | 4.16 | 3.64 | 3.12 | 2.6 | 2.34 | 2.08 | 1.82 | 1.56 | 1.30 |
モデルQほらty/リール
USMD005~USMD020;USMD150~USMD2603500 pcs
USMD035~USMD1104千個
