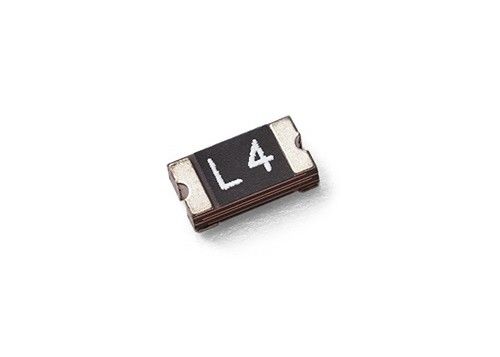

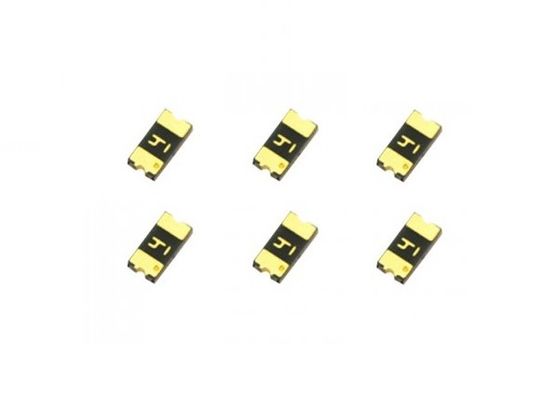

スピード・トリッピング リセット可能な固体型SMDポリマーPTCデバイス 表面マウントファイューズ 1206 50mA 60V 自動組み立て用
機関による承認
機関承認:UL,CSA,TUV
規則/規格:RoHS 2.0 (※2011/65/CE)
オーケストラ オーケストラ
ダウンロード________ について

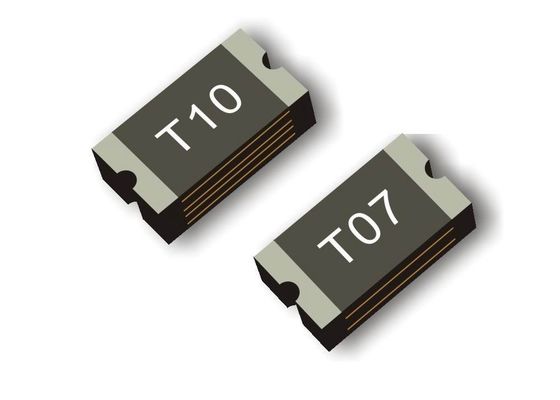

商品の寸法とマーク (単位:mm)
| P/N |
標識
|
A について | B について | C について | D | |||
| ミン | マックス | ミン | マックス | ミン | マックス | ミン | ||
| NSMD005 | T0 | 3.00 | 3.40 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD010 | T1 | 3.00 | 3.40 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD012 | T01 | 3.00 | 3.40 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD020 | T02 | 3.00 | 3.40 | 1.40 | 1.80 | 0.60 | 1.00 | 0.25 |
| NSMD025 | T03 | 3.00 | 3.40 | 1.40 | 1.80 | 0.60 | 1.00 | 0.25 |
| NSMD035 | T04 | 3.00 | 3.40 | 1.40 | 1.80 | 0.60 | 1.00 | 0.25 |
| NSMD050 | T05 | 3.00 | 3.40 | 1.40 | 1.80 | 0.60 | 1.00 | 0.25 |
| NSMD075 | T07 | 3.00 | 3.40 | 1.40 | 1.80 | 0.45 | 0.85 | 0.25 |
| NSMD100 | T10 | 3.00 | 3.40 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD110 | T10 | 3.00 | 3.40 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD150 | T15 | 3.00 | 3.40 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD175 | T20 | 3.00 | 3.50 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
| NSMD200 | T20 | 3.00 | 3.50 | 1.40 | 1.80 | 0.80 | 1.20 | 0.25 |
電気特性
| P/N | IH (A) | IT,(A) | Vmax (v) | イマックス | (A) | (セック) | Pd typ ((W) について | (Ω) | |
| Rmin | R1最大 | ||||||||
| NSMD005 | 0.05 | 0.15 | 60 | 10 | 0.25 | 1.50 | 0.40 | 2.500 | 40.00 |
| NSMD010 | 0.10 | 0.25 | 30 | 10 | 0.50 | 1.20 | 0.40 | 1.400 | 15.00 |
| NSMD012 | 0.12 | 0.29 | 30 | 10 | 1.00 | 0.20 | 0.40 | 1.350 | 8.500 |
| NSMD020 | 0.20 | 0.46 | 24 | 10 | 1.00 | 0.60 | 0.60 | 0.600 | 2.600 |
| NSMD025 | 0.25 | 0.55 | 16 | 10 | 1.25 | 0.60 | 0.60 | 0.400 | 2.400 |
| NSMD035 | 0.35 | 0.75 | 6 | 40 | 8.00 | 0.10 | 0.60 | 0.300 | 1.200 |
| NSMD050 | 0.50 | 1.00 | 13.2 | 40 | 8.00 | 0.10 | 0.40 | 0.150 | 0.750 |
| NSMD075 | 0.75 | 1.50 | 6 | 100 | 8.00 | 0.10 | 0.40 | 0.100 | 0.400 |
| NSMD100 | 1.00 | 2.00 | 6 | 100 | 8.00 | 0.10 | 0.60 | 0.060 | 0.280 |
| NSMD110 | 1.10 | 2.20 | 6 | 100 | 8.00 | 0.10 | 0.60 | 0.060 | 0.280 |
| NSMD150 | 1.50 | 3.00 | 6 | 100 | 8.00 | 0.30 | 0.60 | 0.030 | 0.170 |
| NSMD175 | 1.75 | 3.50 | 6 | 100 | 8.00 | 1.00 | 0.70 | 0.020 | 0.12 |
| NSMD200 | 2.00 | 4.00 | 6 | 100 | 8.00 | 1.00 | 0.70 | 0.020 | 0.120 |
25°Cで通常移動する時間
タイム・トゥ・トリップ曲線は,シミュレーションされたアプリケーション環境におけるデバイスの典型的なパフォーマンスを表します.特定の顧客アプリケーションにおける実際の性能は,他の変数の影響により,これらの値と異なる可能性があります..

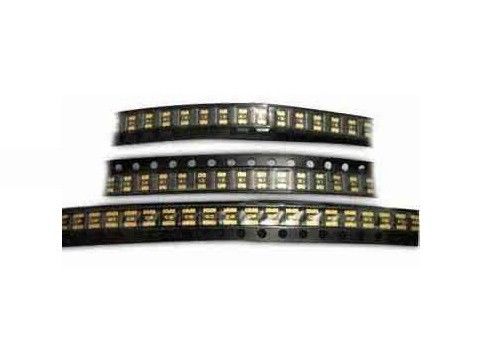

パッケージ
モデルQほらty/リール
NSMD005 ~ NSMD012;NSMD100~NSMD200 3500個
NSMD020~ NSMD075 4000個
熱減量チャート I 保持 (アンプ)
| P/N | 周囲の動作温度 | ||||||||
| -40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| NSMD005 | 0.08 | 0.07 | 0.06 | 0.05 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 |
| NSMD010 | 0.16 | 0.14 | 0.13 | 0.10 | 0.09 | 0.08 | 0.08 | 0.07 | 0.06 |
| NSMD012 | 0.19 | 0.17 | 0.15 | 0.12 | 0.11 | 0.10 | 0.09 | 0.08 | 0.07 |
| NSMD020 | 0.30 | 0.27 | 0.24 | 0.20 | 0.18 | 0.16 | 0.14 | 0.12 | 0.11 |
| NSMD025 | 0.38 | 0.34 | 0.30 | 0.25 | 0.23 | 0.20 | 0.18 | 0.15 | 0.14 |
| NSMD035 | 0.51 | 0.46 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.22 | 0.18 |
| NSMD050 | 0.76 | 0.68 | 0.59 | 0.50 | 0.44 | 0.40 | 0.35 | 0.32 | 0.26 |
| NSMD075 | 1.11 | 1.00 | 0.85 | 0.75 | 0.67 | 0.61 | 0.52 | 0.50 | 0.42 |
| NSMD100 | 1.60 | 1.40 | 1.30 | 1.00 | 0.90 | 0.80 | 0.75 | 0.70 | 0.60 |
| NSMD110 | 1.64 | 1.46 | 1.30 | 1.10 | 0.92 | 0.83 | 0.80 | 0.65 | 0.52 |
| NSMD150 | 2.20 | 1.99 | 1.77 | 1.50 | 1.34 | 1.23 | 1.10 | 1.01 | 0.84 |
| NSMD175 | 2.57 | 2.32 | 2.07 | 1.75 | 1.56 | 1.44 | 1.28 | 1.18 | 0.98 |
| NSMD200 | 2.88 | 2.61 | 2.28 | 2.00 | 1.80 | 1.66 | 1.51 | 1.39 | 1.19 |
