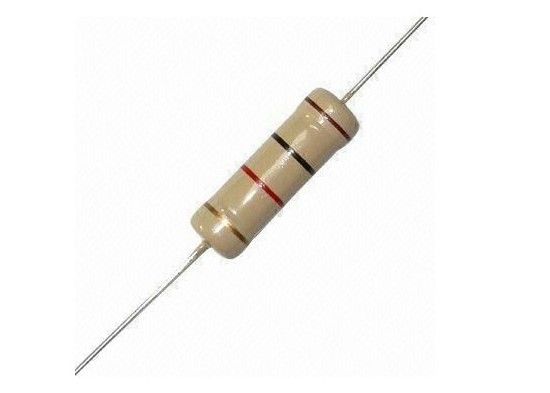

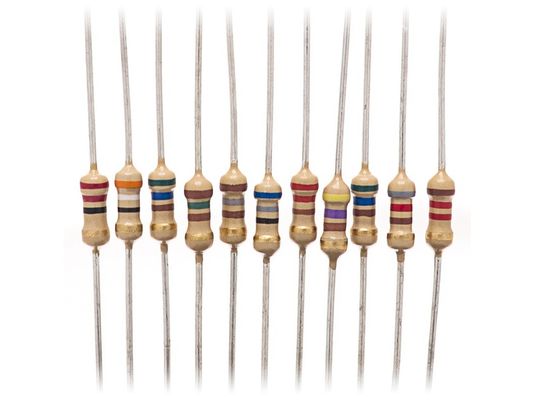

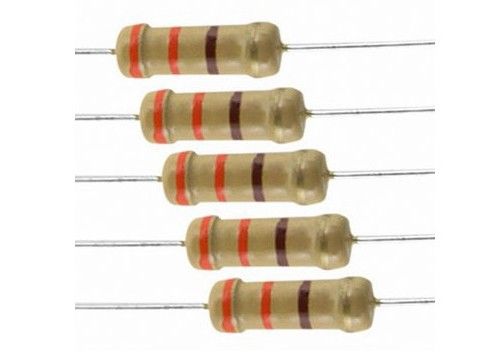

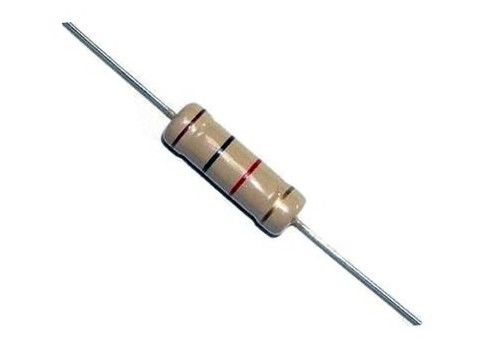

穴を通過した通常のミニチュア CFR 炭素フィルム固定抵抗器 0.5W 1WS 330R 5% 350V 軸性鉛カキ 9032 3.2x9mm
紹介
CFRシリーズ カーボンフィルムレジスタは,高級セラミック棒に純粋な炭素の均質なフィルムをコーティングすることによって製造されます.電解銅の缶詰の接続電線が端蓋に溶接されている. 抵抗は茶色の漆器の層で覆われています
最も古くて人気のあるレジスタは,ほぼすべての種類の電子製品で使用できる炭素フィルムレジスタです.抵抗エレメントは,高級セラミック棒で,真空加熱過程で純粋な炭素の均質なフィルムが表面に電導性を生成するために堆積されます.完全に自動化され,キャップ,ソート,切断,溶接,コーティングとダブルチェックの大量生産で,安定した品質,高い信頼性,経済的コストを保証します.
特徴
JIS-C-5202 と MIL-R-22684B の要件を満たす
· 熱を早く散布する · 低温上昇
· 保存期間が短く
· 5% の許容度
・ ワット 0.5W (1 / 2W)
抵抗範囲は1オムから10MOhmまで
タイプ指定(例)
CF 4/4W 10K J T52
CF:炭素フィルムレジスタ
1/4W:ワット
|
定位電源 |
|
|
普通 |
小さいもの |
| 1/8W | 1/4WS |
| 1/4W | 1/2WS |
| 1/2W | 1WS |
| 1W | 2WS |
| 2W | 3WS |
10K:定数抵抗値 E-24シリーズ
J:抵抗容量 K ±10% J ±5% G ±2%
T52 についてフォームP型,M型,MB型,F型,FK1型,FK2型,FKK型
定数電源
|
タイプ
|
定位電源
|
最大作業量 電圧 |
最大過負荷 電圧 |
ダイレクトリック抵抗性 電圧 |
抵抗力 範囲 (Ω) |
|
| 正常サイズ | CF1/8W | 0.125W | 200V | 400V | 350V | 1Ω~10MΩ |
| CF1/4W | 0.25W | 250V | 500V | 500V | 1Ω~10MΩ | |
| CF1/2W | 0.5W | 350V | 700V | 700V | 1Ω~10MΩ | |
| CF1W | 1W | 500V | 800V | 800V | 1Ω~10MΩ | |
| CF2W | 2W | 500V | 1000V | 1000V | 1Ω~10MΩ | |
| CF3W | 3W | 500V | 1000V | 1000V | 1Ω~10MΩ | |
| CF5W | 5W | 500V | 1000V | 1000V | 1Ω~10MΩ | |
| サイズが小さい | CF1/4WS | 0.25W | 250V | 400V | 350V | 1Ω~10MΩ |
| CF1/2WS | 0.5W | 350V | 700V | 500V | 1Ω~10MΩ | |
| CF1WS | 1W | 500V | 800V | 700V | 1Ω~10MΩ | |
| CF2WS | 2W | 500V | 1000V | 800V | 1Ω~10MΩ | |
| CF3WS | 3W | 500V | 1000V | 1000V | 1Ω~10MΩ | |
| CF5WS | 5W | 500V | 1000V | 1000V | 1Ω~10MΩ | |
構造図
(1) コア・セラミック・ロッド
(2) 抵抗フィルム 炭素フィルム
(3) ターミナル 缶詰 鉄 キャップ
(4) 接続電気溶接
(5) 鉛線 溶接または缶詰付き 針金線
(6) 電気隔熱用漆器
(7) 仕上げ塗料 電気隔熱塗料
(8) インディケーション カラー コード INK
レジスタ体色
| 正常サイズ | サイズが小さい | ||
| タイプ | 色 | タイプ | 色 |
|
CF1/8W,CF1/4W CF1/2W,CF1W CF2W,CF3W,CF5W |
カキ |
CF1/4WS,CF1/2WS CF1WS,CF2WS CF3WS,CF5WS |
カキ色か緑色 |
図面の次元(mm)
1) P型
| タイプ | サイズ | |||||
|
普通のサイズ |
サイズが小さい |
私は | L について | ψD | ψd | H |
| CF1/8W | CF1/4WS | 60 | 3.2±05 | 10.8±05 | 0.43±005 | 28.0±20 |
| CF1/4W | CF1/2WS | 60 | 6.5±05 | 2.3±05 | 0.45±005 | 28.0±20 |
| CF1/2W | CF1WS | 60 | 9.0±05 | 3.2±05 | 0.50±005 | 28.0±20 |
| CF1W | CF2WS | 60 | 11.5±10 | 4.5±05 | 0.7 0±005 | 25.0±20 |
| 81 | 11.5±10 | 4.5±05 | 0.7 0±005 | 35.0±20 | ||
| 94 | 11.5±10 | 4.5±05 | 0.7 0±005 | 42.0±20 | ||
| CF2W | CF3WS | 60 | 15.0±10 | 5.0±05 | 0.70±005 | 23.0±20 |
| 70 | 15.0±10 | 5.0±05 | 0.70±005 | 28.0±20 | ||
| 81 | 15.0±10 | 5.0±05 | 0.70±005 | 33.0±20 | ||
| 94 | 15.0±10 | 5.0±05 | 0.70±005 | 40.0±20 | ||
| CF3W | CF5WS | 94 | 17.5±10 | 6.0±05 | 0.70±005 | 38.0±20 |
| CF5W | 94 | 24.5±10 | 8.0±05 | 0.70±005 | 35.0±20 | |

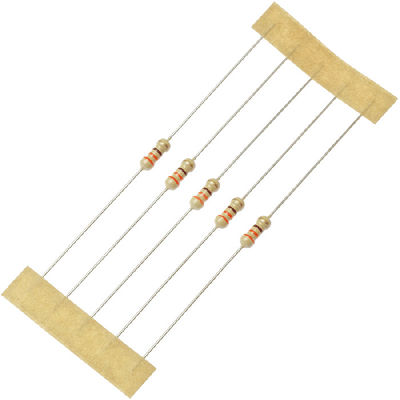

2) 軸性鉛テーピング--Txx型
| タイプ |
テープ |
サイズ | ||||||||||
|
普通のサイズ |
サイズが小さい |
L について | W | P |
L1-L2 マックス |
T |
Z マックス |
R マックス |
t マックス |
e マックス |
S マックス |
|
| CF1/8W | CF1/4WS | T26 | 3.0±05 | 26+1-0 | 5±05 | 0.5 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T52 | 3.0±05 | 52±1 とすると0 | 5±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| CF1/4W | CF1/2WS | T26 | 6.0±05 | 26+1-0 | 5±05 | 0.5 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T52 | 6.0±05 | 52±1 とすると0 | 5±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| CF1/2W | CF1WS | T52 | 9.0±10 | 52±1 とすると0 | 5±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| CF1W | CF2WS | T52 | 11.0±10 | 52±1 とすると0 | 5±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T73 | 11.0±10 | 73±1 となる0 | 5±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| CF2W | CF3WS | T52 | 15.0±10 | 52±1 とすると0 | 10±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| T73 | 15.0±10 | 73±1 となる0 | 10±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| T84 | 15.0±10 | 84±1 となる0 | 10±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
| CF3W | CF5WS | T84 | 17.5±15 | 84±1 となる0 | 10±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
| CF5W | T84 | 24.5±15 | 84±1 となる0 | 10±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | |
3) MB タイプ
|
ワット |
尺寸 (mm) | |||||||
| D | L について | P±10 | H1±10 | H2±05 | d±005 | t±015 | qMax | |
| 1/2w,1w | 3.2±05 | 9.5±05 | 12.5 / 15 | 10.5 | 4.5 | 0.50 | 1.2 | 3 |
| 1w,2w | 4.5±10 | 11.5±10 | 15 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
| 2w,3ws | 5.0±10 | 15.5±10 | 20 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
| 3W5WS | 6.0±10 | 17.5±10 | 25 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
| 5W | 8.0±10 | 24.5±10 | 30 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
4) M型
|
ワット |
尺寸 (mm) | |||
| ΦD | L について | P±10 | H±1 について0 | |
| 1/8w,1/6w | 10.8±03 | 3.2±05 | 6 | 8 |
| 1/4w,1/2ws | 2.3±05 | 6.5±05 | 10 | 8 |
| 1/2w,1w | 3.5±05 | 9.5±05 | 12.5 / 15 | 10 |
| 1w,2w | 4.5±10 | 11.5±10 | 15 | 10 |
| 2w,3ws | 5.0±10 | 15.5±10 | 20 | 10 |
| 3w | 6.0±10 | 17.5±10 | 25 | 10 |
| 5w | 8.0±10 | 24.5±10 | 30 | 10 |
5) MK型
|
ワット |
尺寸 (mm) | ||||
| D | L について | P±10 | H±1 について0 | H1±10 | |
| 1/2w,1w | 3.2±05 | 9.5±05 | 12.5 | 10 | 4.5 |
| 1w,2w | 4.5±10 | 11.5±10 | 15 | 10 | 4.5 |
| 2w,3ws | 5.0±10 | 15.5±10 | 20 | 10 | 4.5 |
| 3W5WS | 6.0±10 | 17.5±10 | 25 | 10 | 4.5 |
6) F型
| ワット | 尺寸 (mm) | ||||
| ΦD | L について | P±2 について0 | E マックス | H±1 について0 | |
| 1/2w,1w | 3.2±05 | 9.5±05 | 6 | 3.5 | 5 から 8 |
| 1w,2w | 4.5±10 | 11.5±10 | 8 | 3.5 | 5 から 8 |
| 2w,3ws | 5.0±10 | 15.5±10 | 8 | 3.5 | 5 から 8 |
| 3w | 6.0±10 | 17.5±10 | 8 | 3.5 | 5 から 8 |
7) FK2型
|
ワット |
尺寸 (mm) | ||||
| ΦD | L について | P±2 について0 | E マックス | H±1 について0 | |
| 1/2w,1w | 3.2±05 | 9.5±05 | 6 | 3.5 | 5 から 8 |
| 1w,2w | 4.5±10 | 11.5±10 | 8 | 3.5 | 5 から 8 |
| 2w,3ws | 5.0±10 | 15.5±10 | 8 | 3.5 | 5 から 8 |
| 3w | 6.0±10 | 17.5±10 | 8 | 3.5 | 5 から 8 |
8) FKK型
|
ワット |
尺寸 (mm) | |||||
| ΦD | L について | P±10 | E マックス | H1±10 | H2±10 | |
| 1/2w,1w | 3.2±05 | 9.5±05 | 5〜7 | 3.5 | 8 | 4.5 |
| 1w,2w | 4.5±10 | 11.5±10 | 5から9 | 3.5 | 8 | 4.5 |
| 2w,3ws | 5.0±10 | 15.5±10 | 5から9 | 3.5 | 8 | 4.5 |
| 3w | 6.0±10 | 17.5±10 | 5〜10 | 3.5 | 8 | 4.5 |
梱包 -- 梱包箱のサイズと量
箱詰めのテープ (アンモパッケージ)
| タイプ |
形式 |
量 |
尺寸 (mm) | |||
|
普通のサイズ |
サイズが小さい |
L について | W | H | ||
| CF1/8W | CF1/4WS | T26 | 5000 PCS | 260 | 50 | 67 |
| T52 | 5000 PCS | 260 | 80 | 72 | ||
| CF1/4W | CF1/2WS | T26 | 5000 PCS | 260 | 50 | 100 |
| T52 | 5000 PCS | 260 | 80 | 100 | ||
| CF1/2W | CF1WS | T52 | 2000 PCS | 260 | 80 | 85 |
| CF1W | CF2WS | T52 | 1000 PCS | 260 | 80 | 85 |
| T73 | 1000 PCS | 260 | 95 | 92 | ||
| CF2W | CF3WS | T52 | 1000 PCS | 260 | 80 | 100 |
| T73 | 1000 PCS | 260 | 95 | 92 | ||
| CF3W | CF5WS | T84 | 500PCS | 260 | 110 | 75 |
| CF5W | T84 | 250PCS | 260 | 110 | 75 | |
箱のテープ 大量 (Ammo Bulk)
| タイプ |
形式 |
量 |
尺寸 (mm) | |||
|
普通のサイズ |
サイズが小さい |
L について | W | H | ||
| CF1/8W | CF1/4WS | P | 10000 PCS | 240 | 140 | 76 |
| 鋳造 | 10000 PCS | 240 | 140 | 76 | ||
| CF1/4W | CF1/2WS | P | 10000 PCS | 240 | 140 | 76 |
| 鋳造 | 10000 PCS | 240 | 140 | 76 | ||
| CF1/2W | CF1WS | P | 5000 PCS | 240 | 140 | 76 |
| 鋳造 | 5000 PCS | 240 | 140 | 76 | ||
| CF1W | CF2WS | P | 2000 PCS | 240 | 140 | 76 |
| 鋳造 | 2000 PCS | 240 | 140 | 76 | ||
| CF2W | CF3WS | P | 2000 PCS | 240 | 140 | 76 |
| 鋳造 | 2000 PCS | 240 | 140 | 76 | ||
| CF3W | CF5WS | P | 100PCS | 240 | 140 | 76 |
| 鋳造 | 250PCS | 240 | 140 | 76 | ||
| CF5W | P | 50PCS | 240 | 140 | 76 | |
| 鋳造 | 50PCS | 240 | 140 | 76 | ||
