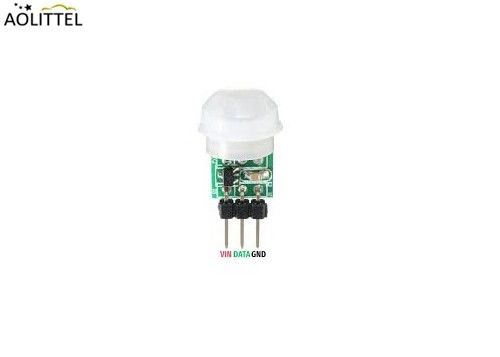

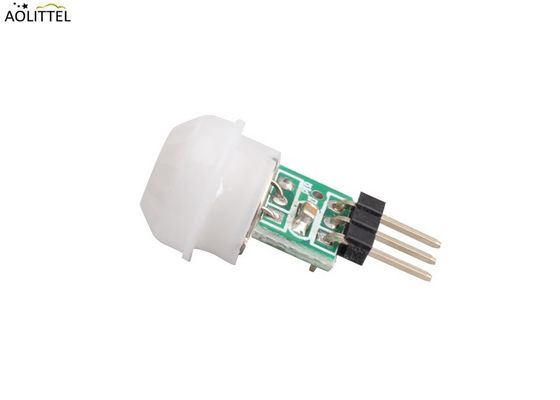

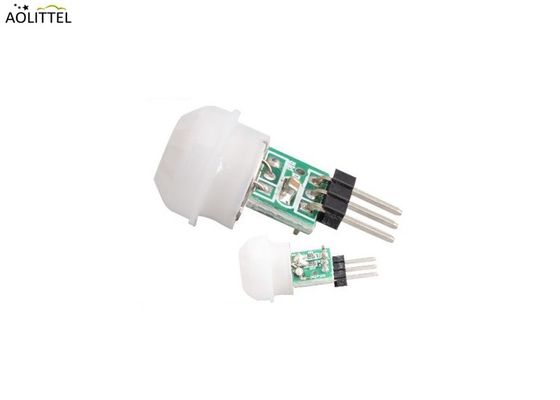

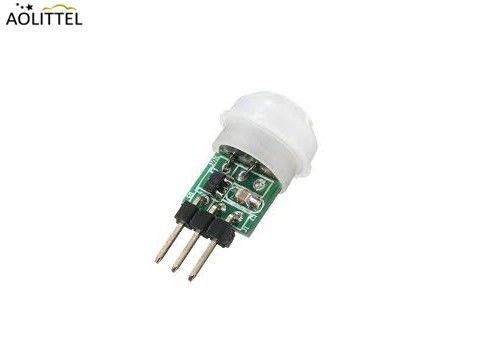

高感度ミニ 10*8mm デジタルインテリジェント PIR モーションセンサー検出器 モジュール SB312 パンボード用
詳細
| タイプ: | SB312 |
| サイズ: | 10*8mm |
| 供給電流 | DC3.3V~15V |
| 流出量: | < 20μA |
| 出力電圧: | 高レベル信号:3.0V スタンビー出力は0V |
| 遅延時間: | 2s 調節できない |
| オペレーション テンペラート | -20°C~60°C |
| 赤外線センサー: | 二重要素 低騒音 高感度 |
| 光センサー: | CdSがない |
| TTL出力: | TTL出力はマイクロコントローラーや論理装置に直接接続できます |
| 敏感性: | 高度な感受性 |
オーケストラ オーケストラ
ダウンロード________ について
特徴
遅延時間: 2秒
ブロック時間: 2秒
トリガーモード: 繰り返す
検出範囲: ≤ 100 度 円形角, 3-5 メートル
デジタル信号処理 (DSP)
二方向差高インピーダンスのセンサー入力と温度補償
他の周波数シュミットREL出力による干渉をスクリーニング
サイズ
レンズ情報
記述
SB312は新しいデジタルインテリジェントPIRセンサーです.このスマートデジタル検出器は,検出器ハウジングに組み込まれたすべての電子回路を備えた完全な運動検出器ソリューションを提供しています.電源と電源スイッチのコンポーネントが加えられれば,モーションスイッチ全体が動作できる..
適用する
USBアラーム,PIR動き検出,侵入者検出,居住者検出,
モーションセンサーライト,ネットワークカメラ,自動車セキュリティシステムなど
申請書
典型的な応用
注記:これはPIRセンサーSB312の参照回路のみです.
窓材料のスペクトル反応
注:シリコンフィルターで真空化された5.5μmの通過IRフィルターの典型的な平均伝達率曲線が図示されています.
製造業
使用 指示
●センサのエレメントのマウント方向とエレメントイクノグラフィーのサイズに注意してください.フレズネルレンズの焦点と組み合わせることで,最適な光学設計を達成できます.
●センサーの工場前パラメータは,標準ブラックボディと関連回路の状態で1分間の安定時間後に試験することによって得られます.
●センサーの検出距離は多次元機能で,環境温度,移動標的の温度,フレズネルレンズの目標距離,環境湿度,増幅器の増幅と比較電圧.
● センサー座席のリードワイヤの推奨に応じて,溶接は4mm以上で行われ,溶接は可能な限り短時間で完了する必要があります.
● 手で窓や硬い物を直接触らないでください.
● 強い揺れや静的状態は避けなければなりません.
●この製品は環境保護材料で包装されており,センサーの表面は特別にOHK抗侵食材料で覆われています.大型包装につき3000個.
