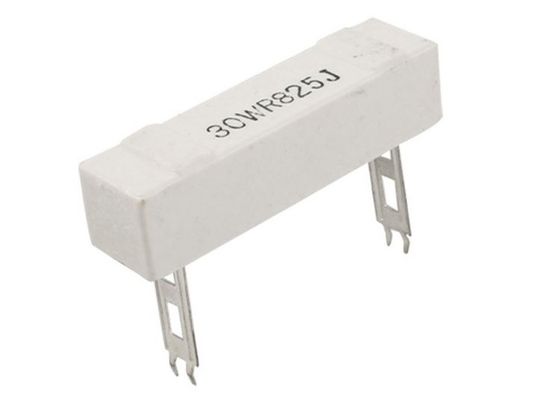

SQP SQM SQZ SQH MPR SQS 高アルミナセラミックセメント固定ワイヤーワンドレジスタ CR-L 20W 500RJ 63x13x13mm
概要
セメントレジスタは,熱と炎に耐える電源レジスタです.
セメントレジスタは,熱や炎によって損傷を受けずに,それを通過する大量の電力を処理するように作られています.高熱や炎に耐える必要があります. 電気回路は,電流が電流に耐えるように設計されています.デザインの良い選択です
典型的な電源は1Wから20W以上である.
表示された抵抗値から許容量は約5%です
主要仕様
梱包: 散装
製品タイプ:SQP型,SQM型,SQZ型,SQH型,MPR型
容量: ±5%, ±10%,
抵抗値範囲:0.1 OHM-150K OHM
試験基準:JISC 5202
誘導式ではないタイプも利用できます.
ワイアロープ棒,カット値棒,またはガラス繊維棒を使用する.
部品番号
CR-(笑) 5W 10K J
タイプ: CR-L,CR-M,CR-YA,CR-YB,CR-YC,CR-YD,CR-YD1,CR-YE,CR-YG,CR-V
定位電源:2W,3W,5W,7W,10W,15W,20W,30W,40W
定数抵抗値:E-12シリーズ/E-24シリーズ
抵抗容量: K ±10%, J ±5%, G ±2%
パワーランキング
定位電力は,指定された環境温度に連続的に負荷をかけることができる最大電源である.
温度が70°Cを超えると,名乗電力を決定する.
Fig の減速曲線から1.
表1
|
定位電源
|
最大作業量 電圧 |
最大過負荷 電圧 |
ダイレクトリック抵抗性 電圧 |
最大間隔性 超負荷電圧 |
| 1W | 350V | 700V | 1000V | 1500V |
| 2W | 350V | 700V | 1000V | 1500V |
| 3W | 500V | 1000V | 1000V | 1500V |
| 5W | 750V | 1500V | 1000V | 1500V |
| 7W | 1000V | 1500V | 1000V | 1500V |
| 10W | 1000V | 1500V | 1000V | 1500V |
| 15W | 1000V | 15000V | 1000V | 1500V |
| 20W | 1000V | 1500V | 1000V | 1500V |
| 30W | 1000V | 1500V | 1000V | 1500V |
| 40W | 1000V | 1500V | 1000V | 1500V |
建設
|
はい |
ポイント |
材料 |
| 1 |
セラミック・コア |
高アルミニウムセラミックが使用されています |
| 2 |
抵抗要素 |
抵抗要素は金属酸化膜または抵抗線からなる. (例:CN49W Φ1.0mm) |
| 3 |
ターミナル |
缶詰の鉄のキャップ |
| 4 |
接続 |
溶接で覆われた鉛線は,溶接法でキャップに固定される. |
| 5 |
鉛線 |
溶接された,または缶詰で焼却されたワイヤ. |
| 6 |
シリコンセメント |
シリコン樹脂を使用します. UL-94V-0 不燃性仕様に従って |
| 7 |
セラミックケース |
高熱伝導性 |
サイズ(単位:mm)

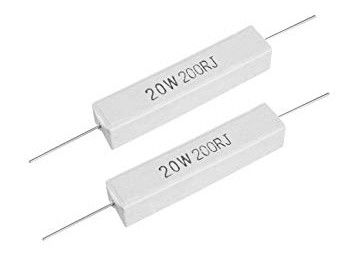

1) CR-L型セラミックセメント抵抗器
|
ワット |
尺寸 (mm) |
抵抗範囲 ((Ω) |
||||
| L について | W | H | Φd±005 |
ワイヤー 傷 |
金属酸化フィルム |
|
| 1W | 14±1 とすると0 | 6.5±10 | 6.5±10 | 0.50 | 0.1Ω~22Ω | 25Ω~56KΩ |
| 2W | 18±1 とする0 | 7.0±10 | 7.0±10 | 0.50 | 0.1Ω~22Ω | 25Ω~56KΩ |
| 3W | 22±1 とすると0 | 8.0±10 | 8.0±10 | 0.68 | 0.1Ω~47Ω | 50Ω~100KΩ |
| 5W | 22±1 とすると0 | 9.5±10 | 9.5±10 | 0.68 | 0.1Ω~47Ω | 50Ω~100KΩ |
| 7W | 35±1 となる5 | 9.5±15 | 9.5±15 | 0.68 | 0.5Ω~330Ω | 450Ω~100KΩ |
| 10W | 48±1 となる5 | 9.5±15 | 9.5±15 | 0.68 | 0.5Ω~450Ω | 470Ω~100KΩ |
| 15W | 48±1 となる5 | 13±1 とすると5 | 13±1 とすると5 | 0.68 | 1Ω~500Ω | 510Ω~100KΩ |
| 20W | 63±1 となる5 | 13±1 とすると5 | 13±1 とすると5 | 0.68 | 1Ω~600Ω | 620Ω~100KΩ |
| 30W | 75±2 とする0 | 19±2 とすると0 | 17±2 とすると0 | 0.68 | 1Ω~600Ω | 620Ω~100KΩ |
| 40W | 89±2 となる0 | 19±2 とすると0 | 19±2 とすると0 | 0.68 | 1Ω~600Ω | 620Ω~100KΩ |

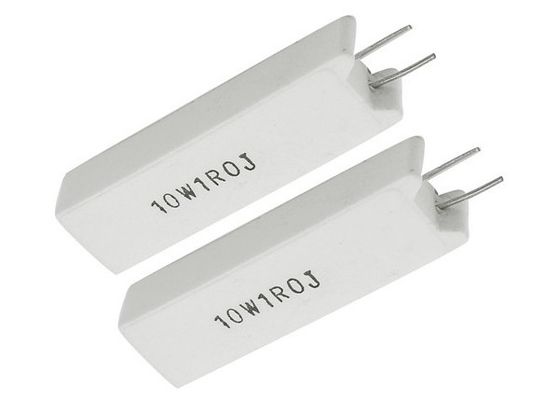

2) CR-M型セラミックセメント抵抗
|
ワット |
尺寸 (mm) |
抵抗範囲 ((Ω) |
|||||
| W±10 | S±10 | H±1 について5 | Φd±005 | P±10 |
ワイヤー 傷 |
金属酸化フィルム |
|
| 2W | 11.5 | 7.5 | 20.5 | 0.50 | 4.5 | 0.1Ω~47Ω | 50Ω~100KΩ |
| 3W | 12 | 8.5 | 25 | 0.68 | 4.5 | 0.1Ω~47Ω | 50Ω~100KΩ |
| 5W | 13 | 9.5 | 25 | 0.68 | 4.5 | 0.1Ω~47Ω | 50Ω~100KΩ |
| 7W | 13 | 9.5 | 38 | 0.68 | 4.5 | 0.5Ω~330Ω | 450Ω~100KΩ |
| 10W | 13 | 9.5 | 52 | 0.68 | 4.5 | 0.5Ω~450Ω | 470Ω~100KΩ |
| 10W | 16 | 11.5 | 36 | 0.68 | 4.5 | 0.5Ω~450Ω | 470Ω~100KΩ |

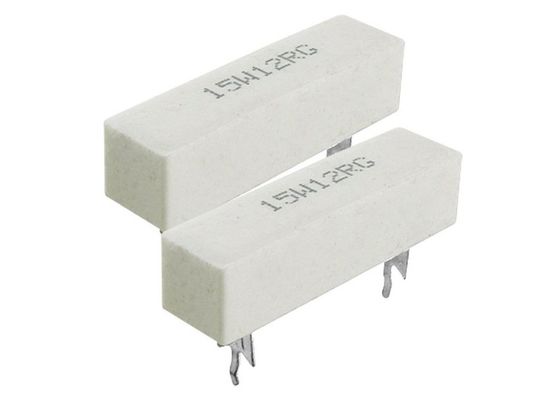

3) CR-YB型 セラミック型抵抗
|
ワット |
尺寸 (mm) |
抵抗範囲 ((Ω) |
|||||||
| L について | P±15 | W1±12 | W2±02 | W3±02 | H1±12 | H2±02 | H3±15 | ||
| 15 | 48±1 となる5 | 32.5 | 12.5 | 10 | 2.7 | 12.5 | 15 | 36 | 1.0-820 |
| 20 | 63±2 | 44 | 12.5 | 10 | 2.7 | 12.5 | 15 | 36 | 1.0-1K |
4) CR-YD型抵抗器
|
ワット |
尺寸 (mm) |
抵抗範囲 ((Ω) |
|||||||
| L について | P±15 | W±10 | W1±02 | W2±02 | H±0 について2 | H1±02 | H2±15 | ||
| 3 | 24±1 となる0 | 12 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 0.5-150 |
| 5 | 27±1 とすると0 | 15 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 0.5-220 |
| 7 | 35±1 となる5 | 22.5 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 1〜470 |
| 10 | 48±1 となる5 | 34 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 1 - 680 |
| 15 | 48±1 となる5 | 32.5 | 12.5 | 10 | 3 | 12.5 | 30 | 47.5 | 1 - 820 |
| 20 | 63±2 とすると0 | 44 | 12.5 | 10 | 3 | 12.5 | 30 | 47.5 | 1-1K |
5) CR-YA型固定抵抗
|
ワット |
尺寸 (mm) |
抵抗範囲 ((Ω) |
|||||||
| L について | P±15 | W1±10 | W2±02 | W3±02 | H1±02 | H2±02 | H3±02 | ||
| 3 | 24±1 となる0 | 12 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 0.5-150 |
| 5 | 27±1 とすると0 | 15 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 0.5-220 |
| 7 | 35±1 となる5 | 22.5 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 1〜470 |
| 10 | 48±1 となる5 | 34 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 1 - 680 |
6) CR-YC型セラミック型抵抗
|
ワット |
尺寸 (mm) |
抵抗範囲 ((Ω) |
|||||||
| L について | P±15 | W1±10 | W2±02 | W3±02 | H1±1 | H2±05 | H3±15 | ||
| 3 | 24±1 となる0 | 12 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 0.5-150 |
| 5 | 27±1 とすると0 | 15 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 0.5-220 |
| 7 | 35±1 となる5 | 22.5 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 1〜470 |
| 10 | 48±1 となる5 | 34 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 1 - 680 |
7) CR-YE型セメント型抵抗
|
ワット |
尺寸 (mm) |
抵抗範囲 ((Ω) |
||||||||
| L について | P±15 | W1±10 | W2±02 | W3±02 | H1±02 | H2±02 | H3±15 | H4±15 | ||
| 3 | 24±1 となる0 | 12 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 0.5-150 |
| 5 | 27±1 とすると0 | 15 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 0.5-220 |
| 7 | 35±1 となる5 | 22.5 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 1〜470 |
| 10 | 48±1 となる5 | 34 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 1 - 680 |
8) CR-YD1型セメント抵抗器
|
ワット |
尺寸 (mm) |
抵抗範囲 ((Ω) |
||||||||
| L について | P±15 | W±1 | W2 | W3 | W1 | H1 | H2 | H3 | ||
| 15 | 48±1 となる5 | 22 | 12.5 | 10 | 1.5 | 5 | 12.5 | 30 | 47.5 | 10~820 |
| 20 | 63±2 とすると0 | 44 | 12.5 | 10 | 1.5 | 5 | 12.5 | 30 | 47.5 | 1.0-1K |
9) CR-V型固定ワイヤローンド抵抗器
|
ワット |
尺寸 (mm) |
抵抗範囲 ((Ω) |
||||||||
| L1 | L2±02 | L3±02 | H1±02 | H2±02 | H3±10 | W1±10 | W2±02 | W3±05 | ||
| 5 | 31±1 となる0 | 5 | 4 | 1.5 | 11 | 9.5 | 9.5 | 1.5 | 11.5 | 0.5-220 |
| 7 | 49±1 となる5 | 10 | 4 | 1.5 | 11 | 9.5 | 9.5 | 1.5 | 11.5 | 1〜470 |
| 10 | 62.5±2 | 10 | 4 | 1.5 | 11 | 9.5 | 9.5 | 1.5 | 11.5 | 1 - 680 |
| 15 | 63.5±2 | 10 | 4.5 | 2.5 | 14.5 | 13 | 13 | 2.5 | 15.5 | 1 - 820 |
| 20 | 75±2 | 10 | 4.5 | 2.5 | 17.5 | 13 | 13 | 2.5 | 15.5 | 1-1K |
10) CR-H型セラミック抵抗器
|
ワット |
尺寸 (mm) |
抵抗範囲 ((Ω) |
||||||||||
| L1 | L2±10 | W3±02 | P2 | P3 | t2 | h2 | W1 | W2 | H1 | H2 | ||
| 10 | 48±1 となる5 | 23 | 12 | 6 | 8 | 0.6 | 4 | 9.5±10 | 5 | 9.5±10 | 6±1 となる5 | 1 - 680 |
| 15 | 48±1 となる5 | 23 | 12 | 7 | 8 | 0.8 | 4 | 12.5±12 | 6 | 12.5±12 | 7.5±20 | 10~820 |
| 20 | 63±2 とすると0 | 23 | 12 | 7 | 10 | 0.8 | 4 | 12.5±12 | 6 | 12.5±12 | 7.5±20 | 1-1K |
| 30 | 75±2 とする5 | 56 | 18 | 9 | 10 | 0.8 | 4.2 | 19±1です5 | 7.5 | 19±1です5 | 10±2 とすると0 | 1-1K |
| 40 | 88±2 となる5 | 68 | 18 | 9 | 10 | 0.8 | 4.2 | 19±1です5 | 7.5 | 19±1です5 | 10±2 とすると0 | 1-1K |
製造 プロセス の 旅
軸型鉛型抵抗部 溶接部 梱包部 SMD抵抗部 印刷部 発射部 サイドターミナル
