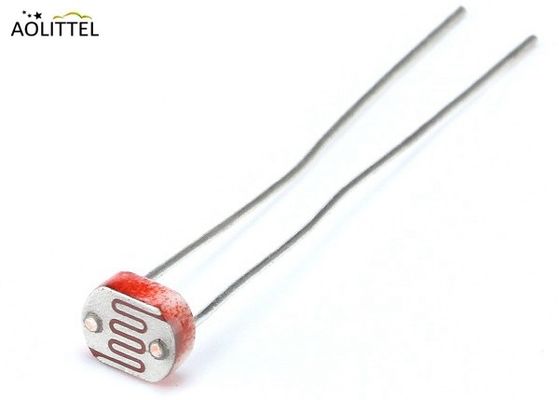

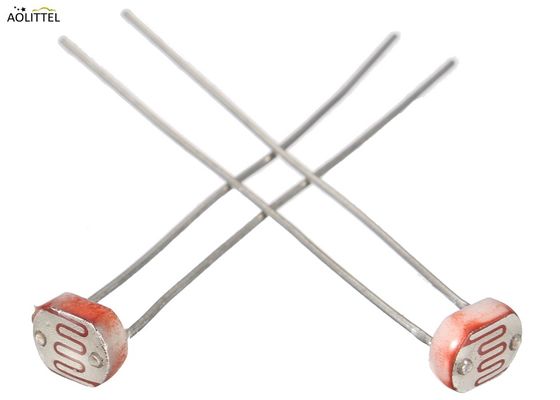

感受性丸い直径 5mm フォトセル Cds フォトレスistor光センサーセンサーの適用のためのGM55シリーズ
記述
ライトリトル光電阻光センサー光電池は,光制御可変電阻である.光電阻の電阻は,入射光の強度が増加するにつれて減少する.光電阻は,光電池の電圧を制御する電阻である.光センサー光感受性検出器回路や 光と暗闇で起動するスイッチ回路に 適用できます 光依存抵抗 (LDR) とも呼ばれます
オーケストラ オーケストラ
ダウンロード________ について
光電池光センサー光を検出するセンサーです. 小さく安価で低電力で,使いやすくて,磨きがかかりません. そのため,おもちゃやガジェットや家電に頻繁に登場します.CdS 細胞と呼ばれます (カドミウム硫化物で作られています)光抵抗器 (LDR) と光抵抗器.
| 小さいCDの光電阻光センサー家族 の 一 人 | ||
| はい | 直径 | シリーズ |
| 1 | 3mm | GM35 |
| 2 | 4mm | GM45 |
| 3 | 5mm | GM55 |
| 4 | 7mm | GM75 |
| 5 | 11mm | GM115 |
| 6 | 12mm | GM12G |
| 7 | 20mm | GM205 |
| 8 | 25mm | GM255 |
尺寸 (mm)
特徴
良い信頼性
小容量
高い感度
迅速な対応
良いスペクトル特性
エポキシ製のカプセル
信頼性の高い性能
適用する
カメラの自動計測
光電制御
内部照明制御
産業用警戒装置
光制御スイッチ
照明制御灯
電子玩具
仕様
| 女士さん | モデル |
マックス 電圧 VDC |
マックス パワー mw |
環境温度 (°C) |
スペクトルピーク nm |
光抵抗 (10Lux) KΩ |
暗黒の抵抗 ≥MΩ |
γ100 10 |
反応 時間 (ms) |
照明抵抗特性 | |
| 増加 | 減少 | ||||||||||
|
φ5
|
GM5506 | 150 | 90 | -30~+70 | 540 | 2から5 | 0.1 | 0.5 | 30 | 30 | |
| GM5516 | 150 | 90 | -30~+70 | 540 | 5〜10 | 0.2 | 0.5 | 30 | 30 | 1 | |
| GM5528 | 150 | 100 | -30~+70 | 540 | 10〜20 | 1 | 0.6 | 20 | 30 | 2 | |
| GM5537-1 | 150 | 100 | -30~+70 | 540 | 20から30 | 2 | 0.6 | 20 | 30 | 3 | |
| GM5537-2 | 150 | 100 | -30~+70 | 540 | 30〜50 | 3 | 0.7 | 20 | 30 | 3 | |
| GM5539 | 150 | 100 | -30~+70 | 540 | 50〜100 | 5 | 0.8 | 20 | 30 | 4 | |
| GM5549 | 150 | 100 | -30~+70 | 540 | 100〜200 | 10 | 0.9 | 20 | 30 | 5 | |
最大外部電圧: 極限の電圧は,暗闇でコンポーネントに一貫して課せることができます.
ダークレジスタンス: 10秒間10ルックス光を閉じているときの抵抗. 最大. パワー: 環境温度は25°Cで最大電力を使ったとき2時間間の 400-600lux 光の後に取得する抵抗標準照明 (CCT:2854K) 10ルックスでテストして値を得ます.
Γ 値:比率は10ルックス照明率と100ルックス照明率における標準抵抗から得られます.
Lg (R10/R100)
γ= =Lg(R10/R100)
Lg (100/10)
R10、R100 抵抗値がそれぞれ10luxと100luxで表される. (γ·sの許容は±0.1)
物理的及び環境的特性
ルックスって何なんだ?
ほとんどのデータシートでは,特定の照明レベルでの抵抗を表示するためにluxを使用します.
しかし,ルックスとは何か? それは私たちが明るさを記述するために使用する方法ではありませんので,それを測定するのは難しいです. ここでは,このトピックに関するウィキペディア記事から適応したテーブルです!
| 照明 | 例 |
| 0. 002 ルックス | 月なしの晴れた夜空 |
| 0.2ルックス | 緊急照明の設計最低限度 (AS2293) |
| 0.27 - 1ルックス | 晴れた夜に満月 |
| 3.4ルックス | 晴れた空の下の 暗闇の境界線 |
| 50ルックス | 家族のリビングルーム |
| 80ルックス | 廊下/トイレ |
| 100ルックス | とても暗い曇り日 |
| 300〜500ルックス | 晴れた日の出や夕日 照明のあるオフィスエリア |
| 11000ルックス | 曇り の 日; テレビ スタジオ の 典型 的 な 照明 |
| 10,000 - 25,000ルックス | 全日照明 (直接の日光ではない) |
| 321000~130,000ルックス | 直接太陽光 |
光電阻を試験する光センサー
The easiest way to determine how your photoresistor works is to connect a multimeter in resistance-measurement mode to the two leads and see how the resistance changes when shading the sensor with your hand抵抗が大きく変化するので,自動レンジメーターはここでうまく機能します.そうでなければ,1MΩから1KΩの間の異なる範囲を試してください.
|
|
フォトレジスタントを接続する光センサー
1) 光電阻があるから光センサー基本的にレジスタンスで 極化していないので どちらにしても接続できます
2) 光電阻光センサー簡単に溶接し 線を切り取り パンボードに繋げ ワニのクリップなども使えますエポキシセンサーに直接線を曲げるのを避ける必要があります折りたたみすぎると 折れることもあります
