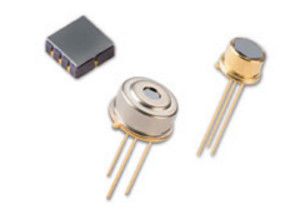

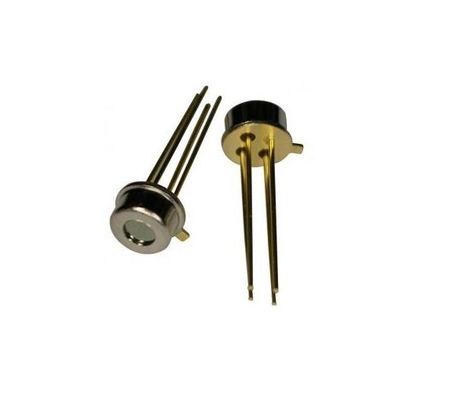

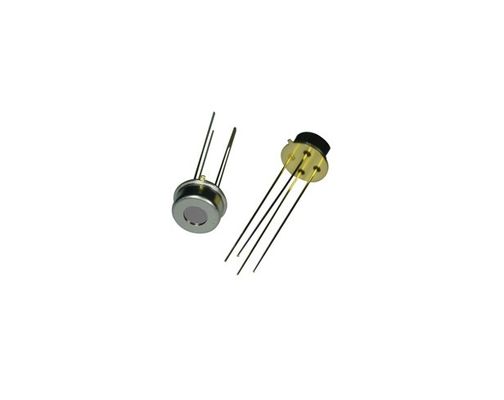

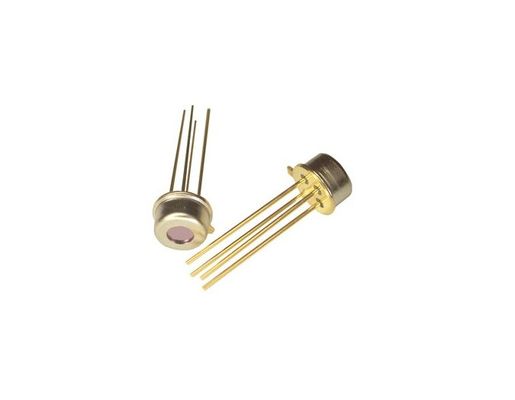

耳温度計 接触のない測定 メタルハウジング 温度計 赤外線検出器 温度計 IRセンサー ZTP-148SR
記述
ZTP サーモパイル インファレード (IR) センサーは,業界をリードするより高い感度レベルのセンサーです.これらのデバイスは,広い赤外線スペクトルに対応し,直流放射線に固有の安定した応答を提供します.バイアス電圧や電流の源を必要としない. 熱元素,フラットIRフィルター,および温度補償のための熱istorから構成され,密閉されたTOパッケージで,シリーズには,特定のアプリケーションでのパフォーマンスを最大化するために,さまざまなフィルターがあります.ZTP IR 温度計装置は,温度計,微波炉,インダクションヒーターコック,エアコン,居住者検知,照明,床暖房制御電気や電気,電気,電気,電気
標準的なデザインに限定されず 最も要求の高い赤外線センサーアプリケーションやPCBの ユーザーカスタマイズにも対応しています
センサーのパッケージとPINの配置[ユニット:mm]
熱素チップ
| パラメーター | 制限 | 単位 | 条件 |
| チップサイズ | 1.8×18 | mm2 | |
| 弁膜の大きさ | 10.0×10 | mm2 | |
| アクティブ エリア | 0.7×07 | mm2 | |
| 内面 の 抵抗 | 85 ((60-111) | kΩ | 25°C |
| 抵抗 T.C | 0.12 | %/°C | |
| 責任感 | 61(43~79) | V/W | 500K,1Hzで |
| 責任感 T.C | -0だった07 | %/°C | |
| 騒音電圧 | 37 | nV rms | R.M.S. 25°C |
| NEP | 0.61 | nW/Hz1/2 | 500K,1Hzで |
| 偵察力 | 1.14 | cmHz1/2/W | 500K,1Hzで |
| 時間定数 | ms |
サーミストール- 温度補償のための熱istor
| パラメータ | 制限 | ユニット | 条件 | ||
| ミニ | タイプ | マックス | |||
| 抵抗力 | 97 | 100 | 103 | kΩ | Tol.3% @ 25°C |
| ベータ 値 | 3920 | 3960 | 4000 | K | Tol.:1%,25°C/50°Cで定義される |
絶対最高格付け
- 動作温度: -20°C ~ 100°C
- 保存温度: -40°C ~ 120°C
ZTP-148SRの典型的な特徴データ
感受性
視野
| パラメータ | 制限 | ユニット | 条件 | ||
| ミニ | タイプ | マックス | |||
| 視野 | 80 | 85 | 90 | 資格 | 最大出力の50% |
熱電阻 (R-T 表)
特徴
接触のない測定
より広い表面面積の測定
小型のセンサーパッケージ
補償用の環境温度センサーを含む
高い感度
迅速な応答時間
適用する
患者の監視
耳と鼓膜温度計
居住者検知
エフ・キャット
装置
IR モジュール
ZTP サーモパイル IR モジュールは,物体温度精度,貯蔵温度範囲の幅が広く,同様の製品よりも低いサーモパイル出力電圧を提供します.ZTP-115Mは,単一のIRモジュールで,サーモパイルで構成されています信号調節と電圧出力
仕様
供給電圧: 単一の電源 (+5V)
供給電流:典型的な2.7mA
応答時間:0.3~0.6秒
測定温度範囲: -40°C ~ 145°C
動作温度: -20°C~100°C
保存温度: -20°C ~ 120°C
特徴
接触のない測定
より広い表面面積の測定
小型のセンサーパッケージ
補償のための環境温度 (熱調) センサーを含む
高い感度
迅速な応答時間
アナログ出力
申請
居住者検知
エフ・キャット
装置
電子レンジ
