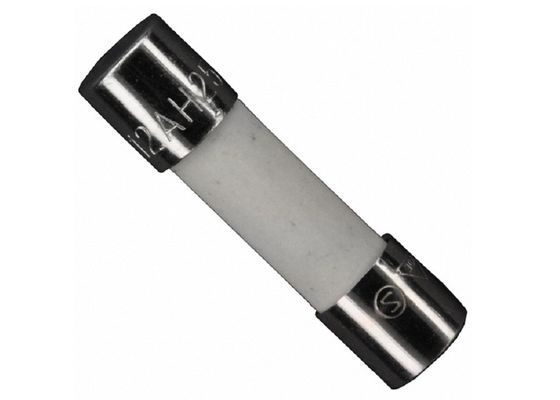

5.2x20mm 急速作用のセラミックチューブファイューズ 250VAC 3A 合金元素ニッケル付銅蓋付き 大電流適用
記述
AOLITTELセラミックチューブフィューズは,電流保護上の電子機器の様々な種類の回路に適しています. 照明,電源,アダプターなどの産業に使用されています.電子機器や利用装置の補完保護として使用され,
部品や内部回路
ほら ほら
ダウンロード________ について
尺寸 (mm)
|
違う |
部品名 |
材料 |
| 1 |
カップ |
ニッケル付銅 |
| 2 |
身体 |
セラミックチューブ |
| 3 |
フューズ要素 |
合金 |
| 4 |
鉛 |
CPワイヤ |
仕様
A=250V,B=125V
|
P/N |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
私は2溶け込み インテグラル (A)2.S) |
機関による承認 |
||
| UL | cUL |
PSE |
|||||
| 5.250BFC0100A/B | 100mA | 250V/125V |
10000A@125V AC (200mA~10A)
35A@250V AC (200mA~1A)
100A@250V AC (1.25A~3.5A)
200A@250V AC (4A~10A)
|
0.002 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| 5.250BFC0125A/B | 125mA | 250V/125V | 0.003 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC0160A/B | 160mA | 250V/125V | 0.005 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC0200A/B | 200mA | 250V/125V | 0.01 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC0250A/B | 250mA | 250V/125V | 0.02 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC0300A/B | 300mA | 250V/125V | 0.04 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC0315A/B | 315mA | 250V/125V | 0.045 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC0350A/B | 350mA | 250V/125V | 0.055 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC0400A/B | 400mA | 250V/125V | 0.07 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC0500A/B | 500mA | 250V/125V | 0.1 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC0630A/B | 630mA | 250V/125V | 0.2 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC0750A/B | 750mA | 250V/125V | 0.35 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC0800A/B | 800mA | 250V/125V | 0.45 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1100A/B | 1A | 250V/125V | 0.9 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1125A/B | 1.25A | 250V/125V | 1.3 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1150A/B | 1.5A | 250V/125V | 1.6 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1160A/B | 1.6A | 250V/125V | 2.5 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1200A/B | 2A | 250V/125V | 5.8 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1250A/B | 2.5A | 250V/125V | 7.6 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1300A/B | 3A | 250V/125V | 8.1 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1315A/B | 3.15A | 250V/125V | 11 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1350A/B | 3.5A | 250V/125V | 19 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1400A/B | 4A | 250V/125V | 28 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1500A/B | 5A | 250V/125V | 40 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1600A/B | 6A | 250V/125V | 50 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1630A/B | 6.3A | 250V/125V | 64 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1700A/B | 7A | 250V/125V | 107 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC1800A/B | 8A | 250V/125V | 133 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC2100A/B | 10A | 250V/125V | 242 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC2150A/B | 15A | 250V/125V | 368 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC2200A/B | 20A | 250V/125V | 442 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC2250A/B | 25A | 250V/125V | 568 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
| 5.250BFC2300A/B | 30A | 250V/125V | 715 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 | |
では 爆発の原因は?
10年前までは 設置されていた電気配線とシステムは 今日使っているものとは かなり違っていました その理由は 明確でした当時の電気機器と家電は,現在の電気機器と大きく異なっており,電力の需要もそれほど高くない.しかし,現在状況は違います. 現在の家電は電力を欲しがっています.
住宅や商業施設のワイヤリングに負荷を加える. 古いワイヤリングや他のシステムがある場合,古いタイプのセラミックファイューズも持っている可能性が高いです そして彼らは非常に頻繁に吹き出すことがわかりますじゃあ なぜフィュージが爆発するんだ?
フュージューズが吹く- それはどのように起こる
住宅の電源が 常時 吹くのを止めてしまうのは なぜなのか特殊な強度で 普通の状況下でこの電気は,抵抗があまりなく,システムを通り抜けるように流れるべきです.洗濯機などの大型機器は,低アンペアで動作する洗碗機などの電圧がはるかに高い.
家庭内のパワーポイントに 異なる機器が接続され 同時に動作すると 配線に一定の抵抗が生じます各回路に組み込まれているファイューズは 特定のアンペアに耐えるように設計され 電気配線が過熱するのを防ぎます.
システムに過剰な電力が吸い込まれると ファイューズの内部のワイヤが溶け 断裂を起こし その回路の電気が切断されます これは吹かれたファイューズと呼ばれますファイツ は 監視 器 や 安全 装置 の よう に あり,過剰 な 電源 が システム に 流れ て しまい,火 が 発生 する こと を 防ぐ.
フュージューズが吹き飛ばされた理由
電気回路が処理できるよりも多くの電圧を引っ張るときに,それは熱の蓄積を結果として
短時間的な過剰電圧が連続して発生すると,電線がゆっくりと弱まり,特定の回路の電圧が超えられていない場合でも,フュージが吹かれてしまう可能性があります.
爆発する前に 超負荷を 耐えるように 設計されています他の電源はより脆弱で 単一の電源波が爆発させるでしょう壊れたシューズの場合,まず最初に行うのは,システム的に電路からすべての家具と装置を切り離し,新しいシューズを設置することです.
