UL cUL 急速作用セラミックファイューズ 2.5A 250V 5x20mm 速吹カートリッジチューブファイューズ 5.250BFC
製品説明
5.250BFCシリーズのタイマー型セラミックファイューズ.その寸法は5x20mmで,電流は2.5A,電力は250Vです.適用される欧州規格EN 60127-2に適合しています:2003年 + A1: 2003 + A2: 2010 + EN 50581: 2015 とセラミックで作られています. シリーズ5.250BFCは,時代を超えた機能的なデザインのおかげで,シンボルになりました. しかし,あらゆる種類の雰囲気を更新しました.このシリーズは,非常に信用性の高いシリーズであるため,確実な賭けです.さらに,5.250BFCは,白い仕上げを含む範囲で顕著です.象牙 (どんな状態にも適応する2つの仕上げ) とシャンパンとアルミニウムで金属化 (装飾の新しいトレンドと毎日です)標準:UL 248 -1 / -14.
機関による承認
| 定位電圧 | 機関 | アンペア範囲 | 代理店のファイル番号 |
| 125V/250V | UL | 200mA ~ 10A | E340427 (JDYX) |
| C-UL | 200mA ~ 10A | E340427 (JDYX7) | |
| PSE | 200mA ~ 10A | 待機中 | |
| KTL | 200mA ~ 10A | 待機中 |
仕様
| カタログ | アムペア | 電圧 | 壊れる | 溶融する |
| 違う 違う | 格付け | 格付け | 容量 | 整数 (A2.S) |
| 5.250BFC0100A/B | 100mA | 250V/125V | 10000A@125V AC (200mA~10A); 35A@250V AC (200mA~1A); 100A@250V AC (1.25A~3.5A); 200A@250V AC (4A~10A) | 0.002 |
| 5.250BFC 0125A/B | 125mA | 250V/125V | 0.003 | |
| 5.250 BFC0160A/B | 160mA | 250V/125V | 0.005 | |
| 5.250BFC0200A/B | 200mA | 250V/125V | 0.01 | |
| 5.250BFC0250A/B | 250mA | 250V/125V | 0.02 | |
| 5.250BFC0300A/B | 300mA | 250V/125V | 0.04 | |
| 5.250BFC0315A/B | 315mA | 250V/125V | 0.045 | |
| 5.250BFC0350A/B | 350mA | 250V/125V | 0.055 | |
| 5.250BFC0400A/B | 400mA | 250V/125V | 0.07 | |
| 5.250BFC0500A/B | 500mA | 250V/125V | 0.1 | |
| 5.250BFC0630A/B | 630mA | 250V/125V | 0.2 | |
| 5.250BFC0750A/B | 750mA | 250V/125V | 0.35 | |
| 5.250BFC0800A/B | 800mA | 250V/125V | 0.45 | |
| 5.250BFC1100A/B | 1A | 250V/125V | 0.9 | |
| 5.250BFC1125A/B | 1.25A | 250V/125V | 1.3 | |
| 5.250BFC1150A/B | 1.5A | 250V/125V | 1.6 | |
| 5.250BFC1160A/B | 1.6A | 250V/125V | 2.5 | |
| 5.250BFC1200A/B | 2A | 250V/125V | 5.8 | |
| 5.250BFC1250A/B | 2.5A | 250V/125V | 7.6 | |
| 5.250BFC1300A/B | 3A | 250V/125V | 8.1 | |
| 5.250BFC1315A/B | 3.15A | 250V/125V | 11 | |
| 5.250BFC1350A/B | 3.5A | 250V/125V | 19 | |
| 5.250BFC1400A/B | 4A | 250V/125V | 28 | |
| 5.250BFC1500A/B | 5A | 250V/125V | 40 | |
| 5.250BFC1600A/B | 6A | 250V/125V | 50 | |
| 5.250BFC1630A/B | 6.3A | 250V/125V | 64 | |
| 5.250BFC1700A/B | 7A | 250V/125V | 107 | |
| 5.250BFC1800A/B | 8A | 250V/125V | 133 | |
| 5.250BFC2100A/B | 10A | 250V/125V | 242 | |
| 5.250BFC2150A/B | 15A | 250V/125V | 368 | |
| 5.250BFC2200A/B | 20A | 250V/125V | 442 | |
| 5.250BFC2250A/B | 25A | 250V/125V | 568 | |
| 5.250BFC2300A/B | 30A | 250V/125V | 715 |
大きさ と 構造

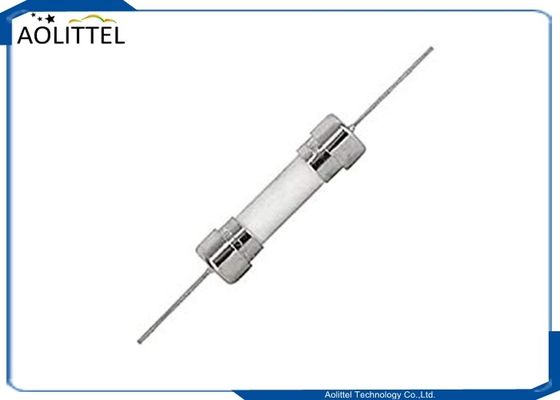

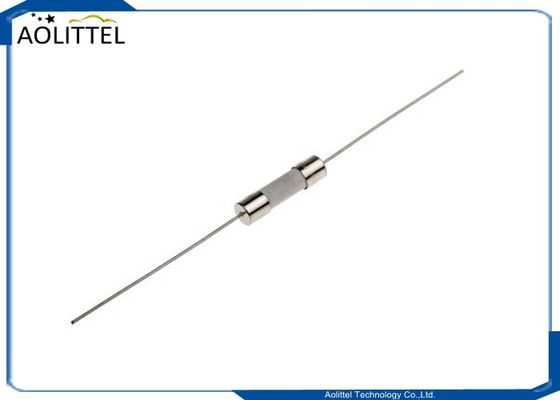

| 軸性鉛 |  |

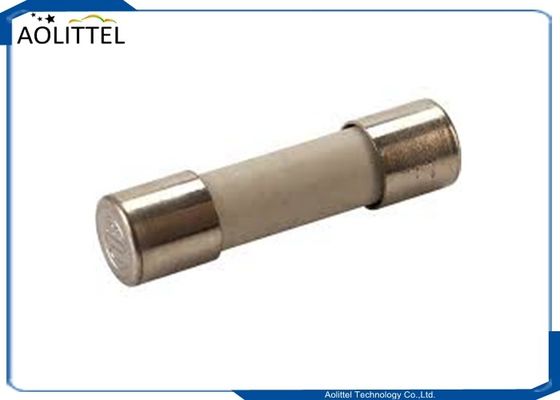

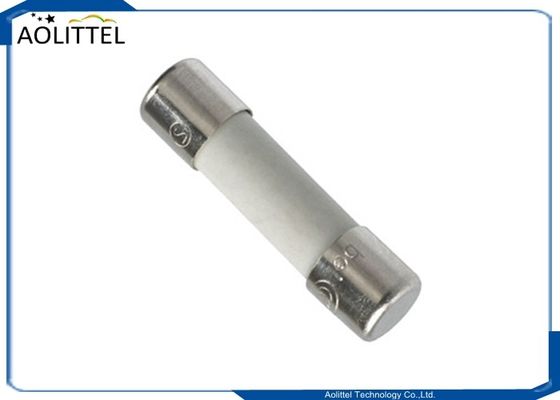

| 鉛のない | |
| 違う | 部品名 | 材料 |
| 1 | カップ | ニッケル付銅 |
| 2 | 身体 | セラミックチューブ |
| 3 | フューズ要素 | 合金 |
| 4 | 鉛 | ニッケル付銅 |
動作特性
| % アムペアランキング (In) | 吹く時間 |
| 100%* 中 | 4時間分 |
| 135%* 中 | 1時間 最大 |
| 200%* 中 | 最大120秒 |
電気特性
1) 鉛引力: 10±1秒間5N
2) 鉛推力強度: 10±1秒間2N
3) 溶接能力:波: 260°C,≤3s;溶接鉄: 350±10°C,≤3s.
4) 溶接熱耐性:波: 260°C,10s;溶接鉄: 350°C,5s.
5) 試験条件: すべての電気試験は,周囲の空気で25±5°Cの温度で実施する.
6) 負荷容量:シューズが定数電流の100%を負荷すると,4時間以内に爆発する.
7) 中断評価:
断片容量:
10000A at125 V AC (5.250BFC 200mA~10Aの範囲内)
35A 250V AC (5.250BFC 200mA~1A の範囲内)
100A 250V AC 5.250BFC 1.25A~3.5A の範囲で)
250V ACで200A (範囲4A~10Aでは5,250BFC).
8) 上昇温度試験:Ampere Nating の100% の回がシューズを通過すると,熱平衡に達した後,シューズ表面の上昇温度は75°Cを超えない.注:温度上昇 = 表面温度 - 環境温度.
