高電圧時延ばし セラミックカートリッジ フュージューズ 5x20mm 500V 500mA 防爆砂
記述

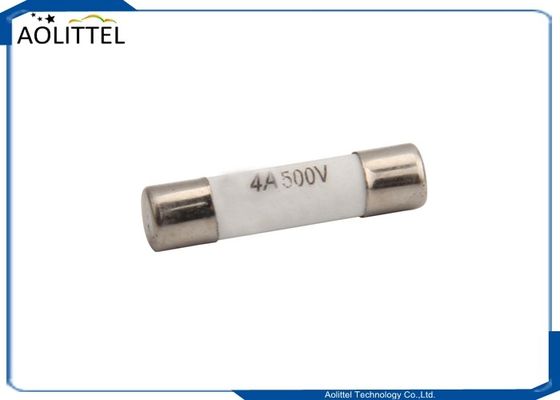

500Vのセラミックチューブカートリッジファイジを 5 x 20mmのコンパクトパッケージに
特徴
- 遅延,高断裂能力
- セラミックチューブ,銀塗りの銅蓋の構造

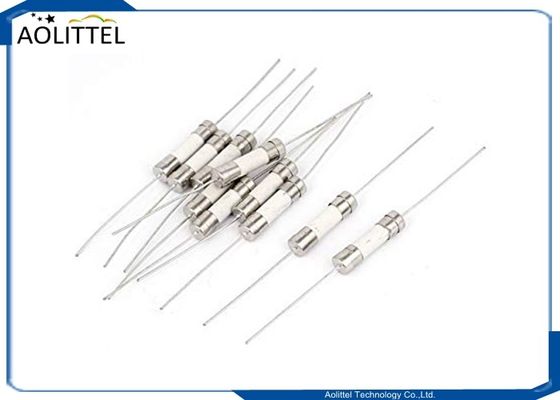

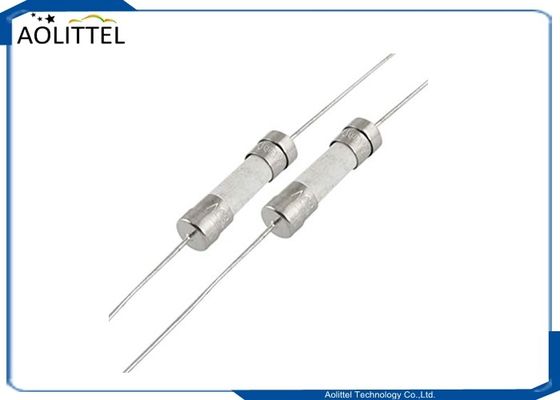

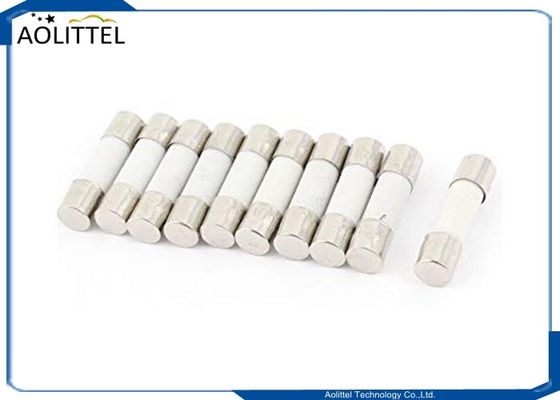

- カートリッジとピグテール軸性鉛で入手可能
- RoHS 2 に準拠する
- ハロゲンフリー
- 鉛のない
仕様
| カタログ | アムペア | 電圧 | 壊れる | 溶融する |
| 違う 違う | 格付け | 格付け | 容量 | 整数 (A2.S) |
| 5.5000100A/B | 100mA | 500V | 10000A@125V AC (200mA~10A); 35A@250V AC (200mA~1A); 100A@250V AC (1.25A~3.5A); 200A@250V AC (4A~10A); 100A@500V AC (4A~10A) | 0.002 |
| 5.5000125A/B | 125mA | 500V | 0.003 | |
| 5.5000160A/B | 160mA | 500V | 0.005 | |
| 5.5000200A/B | 200mA | 500V | 0.01 | |
| 5.5000250A/B | 250mA | 500V | 0.02 | |
| 5.5000300A/B | 300mA | 500V | 0.04 | |
| 5.5000315A/B | 315mA | 500V | 0.045 | |
| 5.5000350A/B | 350mA | 500V | 0.055 | |
| 5.5000400A/B | 400mA | 500V | 0.07 | |
| 5.5000500A/B | 500mA | 500V | 0.1 | |
| 5.5000630A/B | 630mA | 500V | 0.2 | |
| 5.5000750A/B | 750mA | 500V | 0.35 | |
| 5.5000800A/B | 800mA | 500V | 0.45 | |
| 5.5001100A/B | 1A | 500V | 0.9 | |
| 5.5001125A/B | 1.25A | 500V | 1.3 | |
| 5.5001150A/B | 1.5A | 500V | 1.6 | |
| 5.5001160A/B | 1.6A | 500V | 2.5 | |
| 5.5001200A/B | 2A | 500V | 5.8 | |
| 5.5001250A/B | 2.5A | 500V | 7.6 | |
| 5.5001300A/B | 3A | 500V | 8.1 | |
| 5.5001315A/B | 3.15A | 500V | 11 | |
| 5.5001350A/B | 3.5A | 500V | 19 | |
| 5.5001400A/B | 4A | 500V | 28 | |
| 5.5001500A/B | 5A | 500V | 40 | |
| 5.5001600A/B | 6A | 500V | 50 | |
| 5.5001630A/B | 6.3A | 500V | 64 | |
| 5.5001700A/B | 7A | 500V | 107 | |
| 5.5001800A/B | 8A | 500V | 133 | |
| 5.5002100A/B | 10A | 500V | 242 | |
| 5.5002150A/B | 15A | 500V | 368 | |
| 5.5002160A/B | 16A | 500V | 388 | |
| 5.5002200A/B | 20A | 500V | 442 | |
| 5.5002250A/B | 25A | 500V | 568 |
| % アムペアランキング (In) | 吹く時間 |
| 100%* 中 | 4時間分 |
| 135%* 中 | 1時間 最大 |
| 200%* 中 | 5秒 最大 |
| 定位電圧 | 機関 | アンペア範囲 | 代理店のファイル番号 |
| 125V/250V | UL | 200mA ~ 10A | E340427 (JDYX) |
| C-UL | 200mA ~ 10A | E340427 (JDYX7) |
申請
- 工業用電源
- DC/DCモジュール
環境仕様
動作温度 -40°Cから+125°C
末端強度 MIL-STD-202G,方法211 試験条件A
鉛溶接性 MIL-STD-202,方法 208 メカニカル
振動 MIL-STD-202,方法 201
熱ショック MIL-STD-202,方法107 試験条件B (5サイクル -65°Cから+125°C)
湿度 MIL-STD-202,方法103,試験条件A (95%RHと40°Cで240時間)
