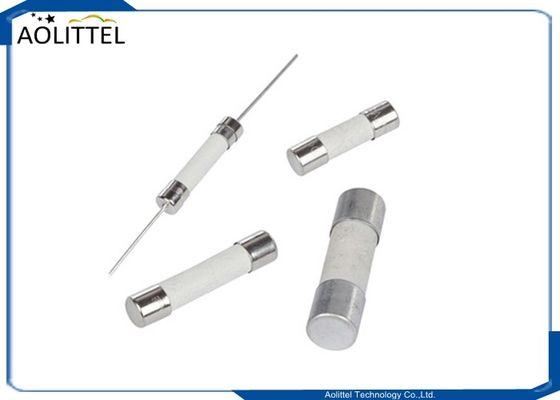

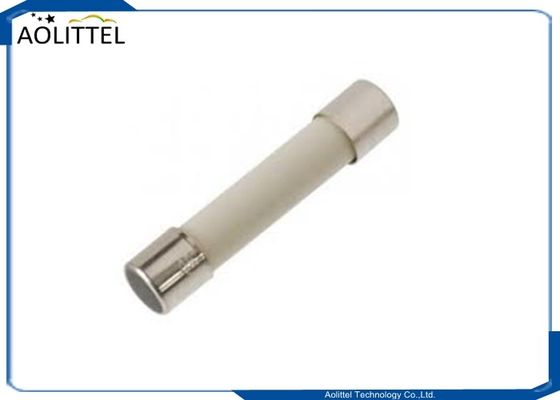

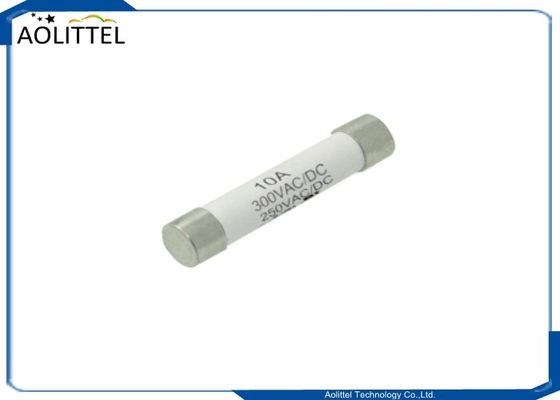

6.300.10 高断裂能力 6x32mm 急速作用のセラミックチューブフューズ F10A 250V 300V AC DC
記述
250Vac未満の高断裂能力
6x32mm 物理サイズ
特殊工学 管材 銀塗銅蓋の構造
UL 248-1 に準拠して設計された
鉛やハロゲンのない材料

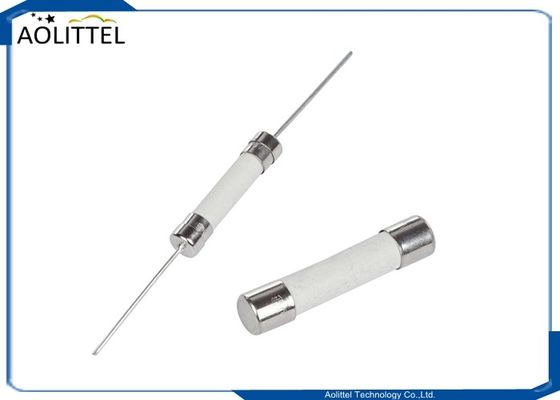

カートリッジと軸性鉛形式で,様々な鉛形成寸法で提供されています.
適用する
• 断絶 し ない 電源 (UPS)
• 3 段階 の 電源
電気特性
| 定位電流 | 100% イン | 250% イン | |
| 500mA~50A | 4時間分 | 最大120秒 | |
注文情報
| P/N | 格付け | 格付け | 壊れる | 典型的な風邪 | 典型的な | 典型的な |
| 電圧 | 流動 | 容量 | 抵抗力 | 電圧 | プレアーシング I2t | |
| (V) | (A) | (KA) | (mOhms) 2 | 減量 (mV) | (A2Sec) 3 | |
| 6.300.0.2 | 250Vac/dc 300Vac/dc この電流は,電源が電源を供給する | 0. 2 | 1KA | 1830 | 780 | 0.0036 |
| 6.300.0.25 | 0.25 | 1760 | 760 | 0.004 | ||
| 6.300.0.4 | 0.4 | 1650 | 700 | 0.059 | ||
| 6.300.0.5 | 0.5 | 1260 | 650 | 0.23 | ||
| 6.300.1 | 1 | 1040 | 600 | 0.4 | ||
| 6.300.1.25 | 1.25 | 390 | 560 | 0.55 | ||
| 6.300.1.5 | 1.5 | 300 | 540 | 0.6 | ||
| 6.300.2 | 2 | 110 | 400 | 3 | ||
| 6.300.2.5 | 2.5 | 80 | 300 | 4.5 | ||
| 6.300.3 | 3 | 60 | 270 | 4.8 | ||
| 6.300.4 | 4 | 40 | 230 | 10 | ||
| 6.300.5 | 5 | 30 | 200 | 28 | ||
| 6.300.6 | 6 | 20 | 186 | 52 | ||
| 6.300.8 | 8 | 17 | 175 | 100 | ||
| 6.300.10 | 10 | 16 | 170 | 120 | ||
| 6.300.12 | 12 | 8.8 | 120 | 148 | ||
| 6.300.15 | 15 | 7.5 | 110 | 158 | ||
| 6.300.20 | 20 | 4.5 | 140 | 1005 | ||
| 6.300.25 | 25 | 6.0 | 130 | 2000 | ||
| 6.300.30 | 30 | 2.8 | 120 | 3000 | ||
| 6.300.40 | 40 | 2.5 | 115 | 4220 | ||
| 6.300.50 | 50 | 1.6 | 100 | 12000 |
* DC冷却抵抗は,環境温度の25で,電流の10%以下で測定されます.
* 典型的なプレアーシング I2tは10インチ電流で測定されます
サイズ(単位:mm)
パラメータ
| 属性 | 価値 |
|---|---|
| 現在の格付け | 10A |
| 定位電圧 | 300Vc |
| ファイューズの速度 | F について |
| フュージーの大きさ | 6.3×32mm |
| 直径 | 6mm |
| 総長 | 32mm |
| 機体材料 | 陶器 |
| 高い破裂能力 | そうだ |
| 最大電圧で割断能力 | 1000A |
| インディケーターを含む | 違う |
| サイズ指定 | ミニチュア |
| ULクラス | UL 248-1 |
JPG のデータシート
推奨 アクセサリー
アクセサリータイプ シリーズ 説明 マックス 適用電圧 マックス 適用アンペア
保持器 150322 線内フィューズホルダー 500 15
ブロック354 低プロフィール OMNI-BLOK® ファイューズブロック600 30
359 高電流スクリューターミナルファイューズブロック 30
クリップ122 高電流 伝統的なPCボード フューズ クリップ1000 30
101 ニベット/アイレット型ファイズクリップ 1000 15 注:
1指定値以上の用途には使用しないでください.
23. 指定された最大電圧と電圧以上のアプリケーションについては,工場に連絡してください.
