5AG 10x38mm シリンダー 矮型リンク ソーラーパネル
記述
PV1000 ソーラー・プロテクション・フィューズ・リンク・シリーズが,太陽光発電 (PV) システムの保護のために特別に設計されています.このファミリーのDwarget型ファイューズ (10 x 38 mm) は,PVモジュールと電導体を逆過電状態から安全に保護することができます.電気の需要も増加しました 電気の需要も増加しましたこのシステム電圧の増加は,通常,長い電導体走行に関連した電源損失を最小限に抑えるために意図されています標準的な回路保護装置は,光伏パネルを完全に保護するように設計されていません.しかし,PV1000シリーズは,この要求する電圧レベルまで故障回路を安全に中断します..
AOLITTEL は,さまざまなアプリケーションの特定の要求に応える11アンペア以上の評価値を提供しています.

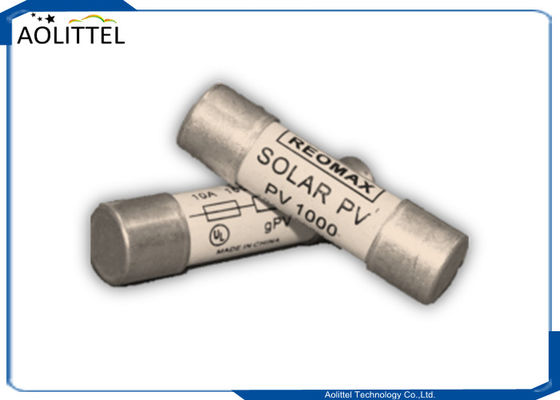

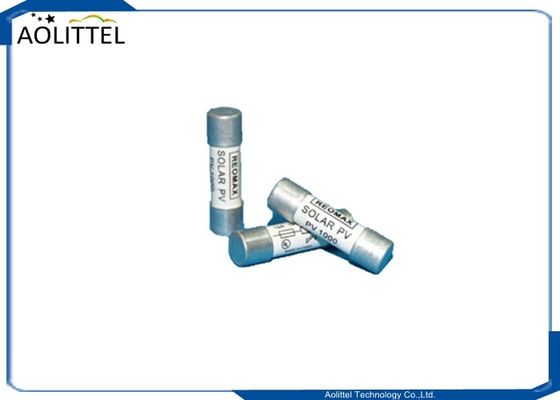

PV1000シリーズ10x38mm,1000Vdc PVファイューズは,太陽光電池ストリングを保護し,隔離するために設計されています.高サイクルと低欠陥電流 (逆電流)4つのスタイルが利用可能で,アプリケーションの柔軟性

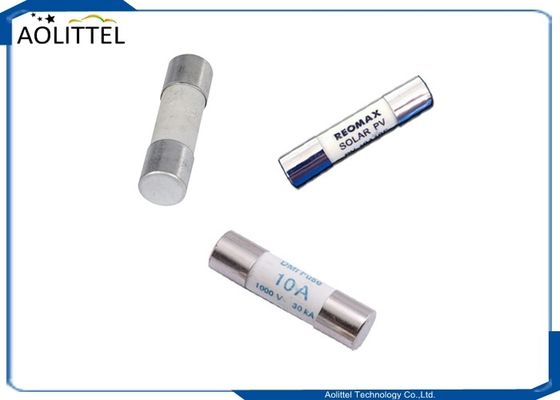

10 x 38mm,10Amp,1000Vのセラミック・ファイューズ.デジタルマルチメーターの保護回路で使用される.
10x38mmの矮小ファイジは,補充的な過剰電流保護を提供し,高速作用の信頼性で電流を制限する能力を持っています.10x38mmの矮体ファイューズは様々な用途で使用できますシステムに必要な電力を選択してください.
特徴
• UL と IEC 標準に準拠し,世界的に認められる
• エネルギー効率の低ワット損失性能
• 低温上昇性能によりより正確なサイズ化
• 線型クリップ端末版は,ワイヤーハーネス構造に簡単に適用されます
典型的な用途
• 組み合わせ 箱
• インバーター
• フォトファイア ワイヤ 帯
サイズ (mm)
仕様
|
パーツNo |
格付け 流動 |
格付け 電圧 |
壊れる 容量 |
I2t (A2S) |
ワット損失 (W) |
||
| プレアーキング | 総電圧 1000V | 0.8インチ | 1.0イン | ||||
| PV1000.1A | 1A |
1000V (DC) |
10kA 時間定数 <1ms |
0.15 | 0.4 | 0.8 | 1.5 |
| PV1000.2A | 2A | 1.3 | 3.4 | 0.7 | 1.1 | ||
| PV1000.3A | 3A | 4 | 12 | 0.8 | 1.3 | ||
| PV1000 について3.5A | 3.5A | 6.5 | 20 | 0.9 | 1.4 | ||
| PV1000.4A | 4A | 10 | 28 | 1.1 | 1.4 | ||
| PV1000.5A | 5A | 19 | 50 | 1.1 | 1.4 | ||
| PV1000.6A | 6A | 32 | 93 | 1.2 | 1.8 | ||
| PV1000.8A | 8A | 3.2 | 33 | 1.2 | 2.2 | ||
| PV1000.10A | 10A | 30 | 70 | 1.3 | 2.3 | ||
| PV1000.12A | 12A | 50 | 200 | 1.5 | 2.8 | ||
| PV1000.15A | 15A | 60 | 230 | 1.8 | 3 | ||
設置に関する推奨事項
次の写真のように設置方法を提案します.
A.シューズクリップの設置
B.多ポールホルダー組立キット (1/2/3/4ポール)
パッケージ
散装品
ポリバッグ1個10個; ポリバッグ1個内箱1個; 外箱1個18個内箱 ((6 * 3レベル)
A. 内箱: 54x42x23mm B. 外箱: 24x17x11cm
適した光ファイューズホルダー
