つくことのための高い破損容量6.35x32mmのタイム・ディレイ円柱陶磁器の管のヒューズ リンク10A 250V 6x30mm遅い打撃
主な特長
UL 248 -1/-14に従って。
ULのファイル番号JDYX2.E365879
cULのファイル番号JDYX8.E365879
高い破損容量の範囲1000A
コンパクト デザイン
利用できる軸加鉛およびカートリッジ ヒューズ
評価される電圧250VAC
広い現在の範囲100mA~50A
利用できるカスタマイズされた鉛forming/90の程度の角度
非透過陶磁器の管、利用できる選択の中の砂
_________________________________________________________Download______
性能
A=250VAC
P/N |
アンペア 評価 |
電圧 評価 |
破損 容量 |
代理店の承認 | |
UL | cUL | ||||
BMT0100A | 100mA | 250V |
35A@250V AC (100mA~1A);
100A@250V AC (1.25A~3.5A);
200A@250V AC (4A~10A)。
750A@250V AC (12A~30A)。
1000A@250V AC (32A~50A) |
● | ● |
BMT0160A | 160mA | 250V | ● | ● | |
BMT0200A | 200mA | 250V | ● | ● | |
BMT0250A | 250mA | 250V | ● | ● | |
BMT0300A | 300mA | 250V | ● | ● | |
BMT0315A | 315mA | 250V | ● | ● | |
BMT0350A | 350mA | 250V | ● | ● | |
BMT0400A | 400mA | 250V | ● | ● | |
BMT0500A | 500mA | 250V | ● | ● | |
BMT0630A | 630mA | 250V | ● | ● | |
BMT0750A | 750mA | 250V | ● | ● | |
BMT0800A | 800mA | 250V | ● | ● | |
BMT1100A | 1A | 250V | ● | ● | |
BMT1125A | 1.25A | 250V | ● | ● | |
BMT1150A | 1.5A | 250V | ● | ● | |
BMT1160A | 1.6A | 250V | ● | ● | |
BMT1200A | 2A | 250V | ● | ● | |
BMT1250A | 2.5A | 250V | ● | ● | |
BMT1300A | 3A | 250V | ● | ● | |
BMT1315A | 3.15A | 250V | ● | ● | |
BMT1350A | 3.5A | 250V | ● | ● | |
BMT1400A | 4A | 250V | ● | ● | |
BMT1500A | 5A | 250V | ● | ● | |
BMT1600A | 6A | 250V | ● | ● | |
BMT1630A | 6.3A | 250V | ● | ● | |
BMT1800A | 8A | 250V | ● | ● | |
BMT2100A | 10A | 250V | ● | ● | |
BMT2120A | 12A | 250V | ● | ● | |
BMT2150A | 15A | 250V | ● | ● | |
BMT2200A | 20A | 250V | ● | ● | |
BMT2250A | 25A | 250V | ● | ● | |
BMT2300A | 30A | 250V | ● | ● | |
BMT2320A | 32A | 250V | ● | ● | |
BMT2500A | 50A | 250V | ● | ● |
製品特性
鉛の引きの強さ |
10±1秒の5N |
鉛推圧強さ |
10±1秒の2N |
はんだの能力 |
波:260℃、≤3s; はんだごて:350±10℃、≤3s。 |
はんだ付けする熱抵抗 |
波:260℃、10s; はんだごて:350℃、5s。 |
電気特徴
テスト条件 |
すべての電気テストは25±5℃の温度で周囲の空気と行なわれるべきです。 |
積載量 | ヒューズが評価される流れの100%によって荷を積むとき、4時間以内に吹くべきです。 |
中断の評価 |
容量の破損: 250V ACの35A (範囲100mA~1AのBMT); 250V ACの100A (範囲1.25A~3.5AのBMT); 250V ACの200A (範囲4A~10AのBMT); 250V ACの750A (範囲12A~30AのBMT) 250V ACの1000A (範囲32A~50AのBMT)。 |
上昇温度テスト |
アンペア評価の100%の時が渡る場合熱バランスに達した後ヒューズは、ヒューズの表面の上昇の温度75℃より高くないです。注:上昇温度=表面温度-周囲温度。 |
オペレーティング特性
アンペア評価の% () |
吹く時間 |
100%* | 4時間最低 |
200%* | 最高120秒 |
次元(mm)

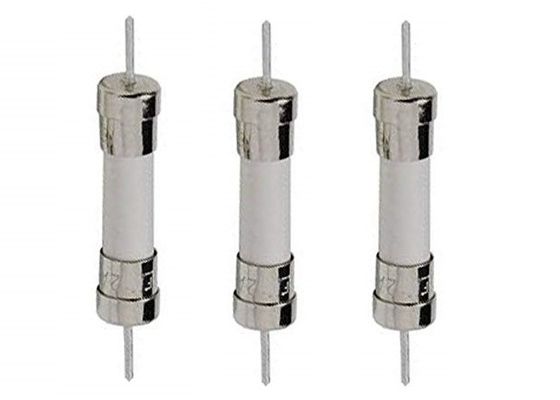

軸加鉛

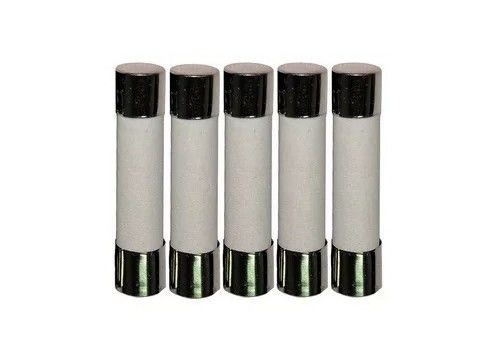

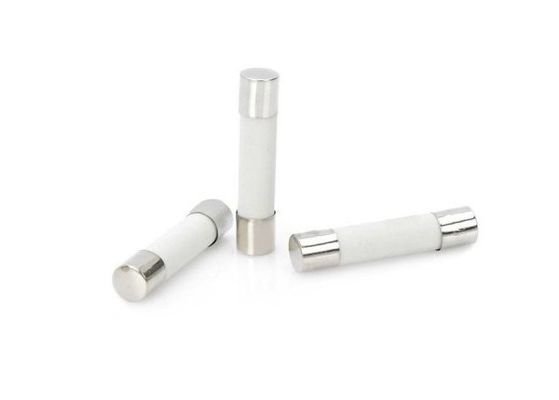

カートリッジ ヒューズ
