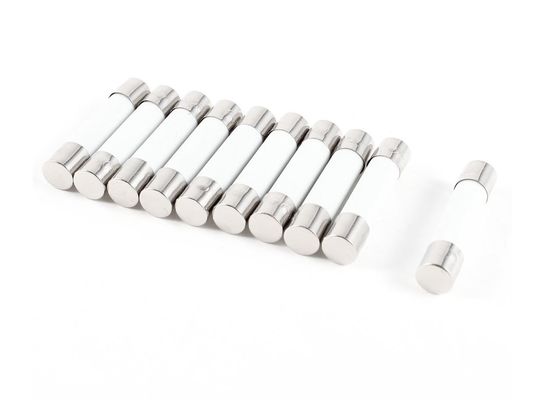

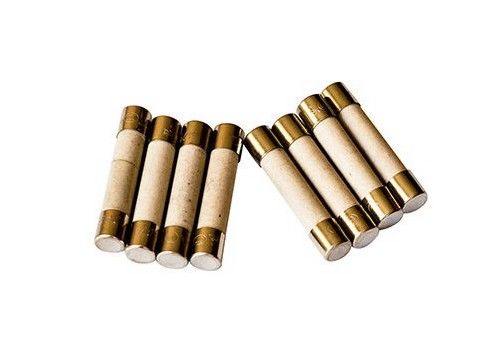

カナダ cUL 認定 6.3mmx32mm クイックブローカートリッジ 砂で満たされたセラミックチューブファイューズ 100mA-50Amp DCアプリケーション用
記述
Aolittel BMFシリーズセラミックチューブファイューズ,UL 248 -1 / -14に従って設計,寸法 6.3 x 32 mm,特にプライマリ保護のために,名電流 100 mA から 50 A,UL,cUL に記載されています.ピンクテイルはオプションです.
ほら ほら
ダウンロード________ について
機関による承認
|
定位電圧 |
機関 |
アンペア範囲 |
代理店のファイル番号 |
| 250VAC | UL | 100mA ~ 50A | JDYX2.E365879 |
| C-UL | 100mA ~ 50A | JDYX8.E365879 |
寸法 mm
鉛がない

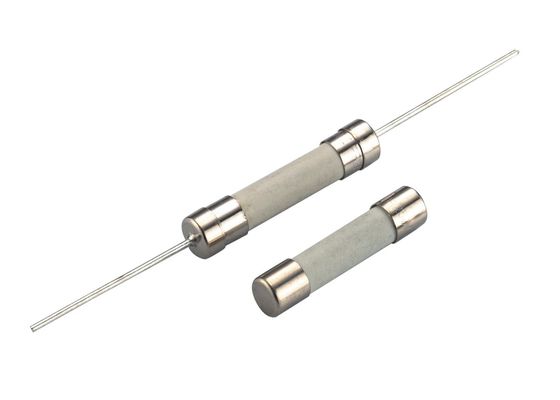

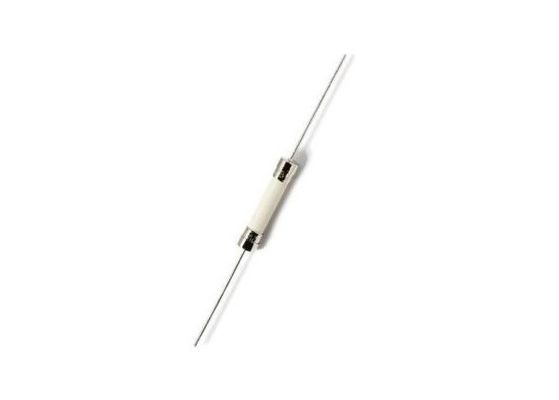

軸性鉛
仕様
A=250VAC
|
部分 違う 違う |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
機関による承認 | |
| UL | cUL | ||||
| BMF0100A | 100mA | 250V |
35A@250V AC (100mA~1A)
100A@250V AC (1.25A~3.5A)
200A@250V AC (4A~10A)
750A@250V AC (12A~30A)
1000A@250V AC (32A~50A) |
● 人 の 行動 | ● 人 の 行動 |
| BMF0160A | 160mA | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF0200A | 200mA | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF0250A | 250mA | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF0300A | 300mA | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF0315A | 315mA | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF0350A | 350mA | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF0400A | 400mA | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF0500A | 500mA | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF0630A | 630mA | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF0750A | 750mA | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF0800A | 800mA | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1100A | 1A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1125A | 1.25A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1150A | 1.5A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1160A | 1.6A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1200A | 2A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1250A | 2.5A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1300A | 3A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1315A | 3.15A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1350A | 3.5A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1400A | 4A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1500A | 5A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1600A | 6A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1630A | 6.3A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF1800A | 8A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF2100A | 10A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF2120A | 12A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF2150A | 15A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF2200A | 20A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF2250A | 25A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF2300A | 30A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF2320A | 32A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
| BMF2500A | 50A | 250V | ● 人 の 行動 | ● 人 の 行動 | |
実用的な応用では 容量を中断する目的は何でしょうか?
フュージーの中断容量は安全指数である.それは電力の性能とほとんど関係していない.したがって,製造者またはユーザーによってしばしば無視される.この技術指数さえ知らない人もいます.
セキュリティ対策として,シューズはいつでも回路やその他の部品の安全性を保証する必要がありますので,特にシューズの操作プロセス中に,どんな場合でも安全を確保する必要があります.危険が起きない場合持続的なアーチ,伝導時間,燃焼,噴出,そして爆発さえ含む.中断能力は,保証された安全性を反映する指標です.
測定単位はアンペアで ファイューズで安全に切断できる 最大電流を表示します 回路の過剰電流が切断容量を超えない限りシュージーは安全で電流を中断し 危険を冒さない一方,シューズは電流を断ち切る可能性がありますが,絶対的な安全性は保証できません.したがって,中断容量は不要な指標ではありません.
断断容量 定位電圧 セキュリティ認証などの 安全指標も考慮する必要があります主要な性能パラメータを除いて,現在の容量を含む吹く特性,パルス耐性,老化率,インピーダンス,電力消費,温度低下.
欧州標準のミニチュアチューブ・シューズでは,同じプロファイルと寸法を持つシューズを低断断率シューズと高断率シューズに分けることができる.前者の中断能力は,名目電流の10倍または35Aとして指定されています北米のチューブ・フュージーは,そのような分割がありません.指定された断絶容量指数ははるかに高く,,125Vでは000A,250Vでは35~1500Aで,これはシューズの定電流に依存する.SMTチップシューズの中断容量は常に50Aの周りにあります.
