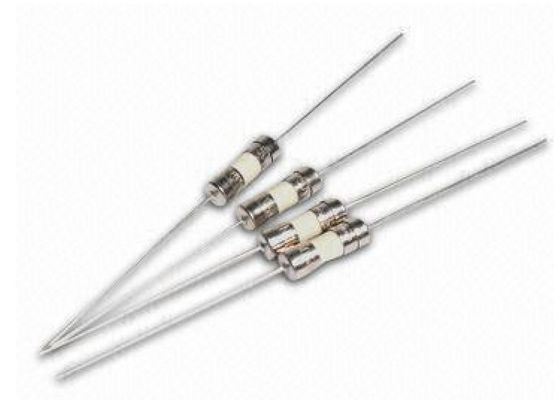

ニッケル付ブラスキャップ 3x10mm 円筒型鉛付きタイムラグ セラミックチューブファイズ 1.6A 250VAC UL承認付きボードマウント
申請
主回路保護:
• 電源
• LED と 一般照明
• 消費電子機器
• デスクトップ,ノートPC,ノートPC
• 試験機器
ほら ほら
ダウンロード________ について
製品説明
• 時間 の 遅延
• IEC60127-3 に準拠して設計された
• ニッケル製の青銅の片端蓋の構造
• 3.6 mm × 10 mm のコンパクトな設計により,より少ない
ボードスペース
• ハロゲン 鉛 無料 RoHS 準拠
サイズ(mm)
| 鉛がない | |
| 軸性リード | |
電気性能(A=250V,B=125V)
|
部分 違う 違う |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
私は2溶け込み インテグラル (A)2.S) |
機関による承認 |
||
| UL | cUL |
PSE |
|||||
| HTP0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0.0042 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| HTP0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0.010 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| HTP0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0.025 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| HTP0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0.035 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| HTP0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0.056 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0.10 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.12 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0.15 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0.25 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0.35 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0.55 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0.70 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 1.1 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 2 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 3.8 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 4.2 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 6.2 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 13 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 18 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 28 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 32 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 39 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 43 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 54 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 58 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 59 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 63 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP1800A/B | 8A | 250V/125V | 50A@125V/250VAC | 65 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP2100A/B | 10A | 250V/125V | 50A@125V/250VAC | 68 | ○ 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| HTP2100A/B | 12A | 250V/125V | 50A@125V/250VAC | 72 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
電気特性
|
% アムペアランキング (In) |
吹く時間 |
| 100% * 入っています | 4時間分 |
| 200% * 中 | 60秒 最大 |
環境データ
| 動作温度 | -55 °Cから+125 °C (値下げを含む) |
| 熱ショック |
MIL-STD-202G 方法107G 試験条件B (−65 °Cから+125 °Cまでの5サイクル) |
| 振動 | MIL-STD-202G,方法201A |
| 湿度 | MIL-STD- 202G,方法 103B,試験条件A |
| 塩噴霧 | MIL-STD-202G 方法101D 試験条件B |
使い捨てのシューズとリセット可能なシューズには どんな類似点と違いがありますか?
復元可能なシューズは本質的に PTC サーミストールです. 動作原理のためにシューズとは全く異なります.PTC材料の抵抗が温度と相関して,キュリー点に跳ね上がるので,回路を保護します..
類似点:両者は過電源保護の回路に使用され,多くの類似の分野や状況に適用できます.両者はいくつかの状況で使用または置き換えることができます.例えば,両製品は,電池保護の要求がそれほど厳格でない場合,バッテリー保護のアプリケーションに優れたものです.特定のICや重要な部品,または電源入力/出力端の保護のために単品ファイジのみが適任である.これらの部品のインピーダンスの要求も高くなります.しかし,PTC サーミストールは,高温交換が頻繁なインターフェースで,過熱または過電源保護による製品の損傷を避けるために最適な選択となります.しかし,ほとんどの場合,この2つの製品は大きく異なっており,または互いを置き換えることはできません.次の表は,2つの主な違いを示しています.
類似性と違いにより,この2つの製品は異なる用途で市場に出荷されています.
| 一回ファイューズ | 再設定可能なPTCファイューズ | |
| 内部抵抗 | 小さいもの | 大きい |
| 電流感度 | 高い | 低い |
| 応答時間 | 早く | 低い |
| 老化率 | ゆっくり | 早く |
| 流出電流 | ない | そうだ |
| 安全性 | 強い | 弱かった |
| 適用範囲 | 広い | 狭い |
