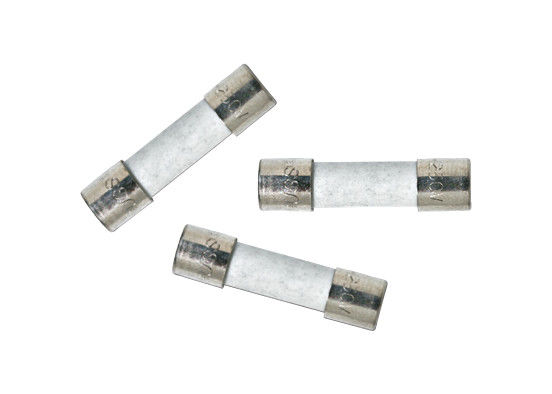

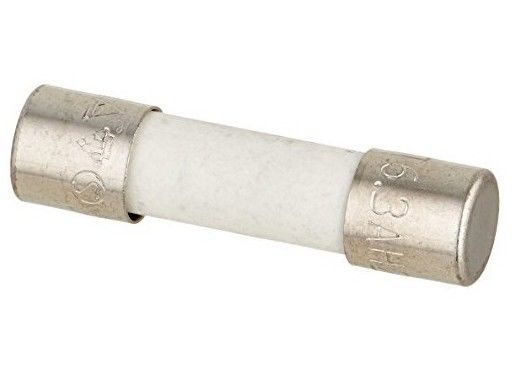

高断裂能力 5x20mm フェルル 緩やかな吹き時間 遅延 セラミックチューブ フィューズリンク 4A 125VAC 白貨用
記述
5×20mm タイムレイグ 突発耐性 IEC 仕様に従って設計されたセラミックボディカートリッジファイズ 規格:IEC60127-1,IEC60127-3,GB93641GB93643.
製品の特徴
• 時間遅れ 高い断裂能力
• 0.1 A から 30 A の電流
• 陶器管,ニッケル付の銅端蓋の構造
• ハロゲン無,RoHS対応,鉛無
• 国際標準 (IEC) に準拠して設計され,世界的に使用されます
• 高い断裂能力
• IEC 60127-2 タイムレイグ・フュージーの表5の仕様を満たす
申請
部品や内部回路の個別保護をするために,機器や利用装置の補足的な保護として使用する.
主回路保護:
• LED と 一般照明
• LED/LCDテレビ
• 家電,ホワイト・アイテム
• プリンター と 周辺機器
• 試験機器
• 電源
ほら ほら
ダウンロード________ について
認証
|
定位電圧 |
機関 |
アンペア範囲 |
代理店のファイル番号 |
| 250V/125V AC | UR | 200mA ~ 10A | E340427 (JDYX2) |
| C-UR | 200mA ~ 10A | E340427 (JDYX8) |
仕様
|
部分 違う 違う |
アムペア 格付け |
電圧 格付け |
最大電圧 落下 (mv) |
私は2溶け込み インテグラル (A)2.S) |
機関による承認 |
|
| UL | cUL | |||||
| BTC0100A | 100mA | 250V/125V | 7000 | - | ○ 人 の 行動 | ○ 人 の 行動 |
| BTC0125A | 125mA | 250V/125V | 5000 | - | ○ 人 の 行動 | ○ 人 の 行動 |
| BTC0160A | 160mA | 250V/125V | 4300 | - | ○ 人 の 行動 | ○ 人 の 行動 |
| BTC0200A | 200mA | 250V/125V | 3500 | - | ● 人 の 行動 | ● 人 の 行動 |
| BTC0250A | 250mA | 250V/125V | 2800 | - | ● 人 の 行動 | ● 人 の 行動 |
| BTC0315A | 315mA | 250V/125V | 2500 | - | ● 人 の 行動 | ● 人 の 行動 |
| BTC0400A | 400mA | 250V/125V | 2000 | - | ● 人 の 行動 | ● 人 の 行動 |
| BTC0500A | 500mA | 250V/125V | 1800 | 0.2 | ● 人 の 行動 | ● 人 の 行動 |
| BTC0630A | 630mA | 250V/125V | 1500 | 0.3 | ● 人 の 行動 | ● 人 の 行動 |
| BTC0750A | 750mA | 250V/125V | 1400 | 0.3 | ● 人 の 行動 | ● 人 の 行動 |
| BTC0800A | 800mA | 250V/125V | 1200 | 0.4 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1100A | 1A | 250V/125V | 1000 | 0.6 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1125A | 1.25A | 250V/125V | 800 | 0.8 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1150A | 1.5A | 250V/125V | 600 | 1.0 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1160A | 1.6A | 250V/125V | 600 | 1.2 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1200A | 2A | 250V/125V | 500 | 3.4 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1250A | 2.5A | 250V/125V | 400 | 7.2 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1300A | 3A | 250V/125V | 350 | 8.5 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1315A | 3.15A | 250V/125V | 350 | 9.2 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1350A | 3.5A | 250V/125V | 350 | 9.2 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1400A | 4A | 250V/125V | 300 | 14 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1500A | 5A | 250V/125V | 250 | 25 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1600A | 6A | 250V/125V | 250 | 25 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1630A | 6.3A | 250V/125V | 200 | 64 | ● 人 の 行動 | ● 人 の 行動 |
| BTC1700A | 7A | 250V/125V | 200 | - | ● 人 の 行動 | ● 人 の 行動 |
| BTC1800A | 8A | 250V/125V | 200 | - | ● 人 の 行動 | ● 人 の 行動 |
| BTC2100A | 10A | 250V/125V | 200 | - | ● 人 の 行動 | ● 人 の 行動 |
| BTC2120A | 12A | 250V/125V | - | - | ○ 人 の 行動 | ○ 人 の 行動 |
| BTC2125A | 12.5A | 250V/125V | - | - | ○ 人 の 行動 | ○ 人 の 行動 |
| BTC2160A | 16A | 250V/125V | - | - | ○ 人 の 行動 | ○ 人 の 行動 |
| BTC2200A | 20A | 250V/125V | - | - | ○ 人 の 行動 | ○ 人 の 行動 |
| BTC2250A | 25A | 250V/125V | - | - | ○ 人 の 行動 | ○ 人 の 行動 |
| BTC2300A | 30A | 250V/125V | - | - | ○ 人 の 行動 | ○ 人 の 行動 |
サイズ(mm)
|
鉛がない |
|
鉛で |
|
違う |
部品名 |
材料 |
| 1 |
カップ |
ニッケル付銅 |
| 2 |
身体 |
透明性のないセラミックチューブ |
| 3 |
フューズ要素 |
合金 |
| 4 |
フィルラー |
シリカ |
| 5 |
鉛線 |
青銅 |
動作特性
|
% アムペアランキング (In) |
吹く時間 |
| 100% * 入っています | 4時間分 |
| 200% * 中 | 60秒 最大 |
温度回転曲線
手用溶接器の推奨パラメータ:
溶接鉄の温度: 350°C +/- 5°C
熱する時間: 最大5秒
注:これらの装置はIRまたはコンベクションリフロープロセスでは推奨されません.
追加サービス

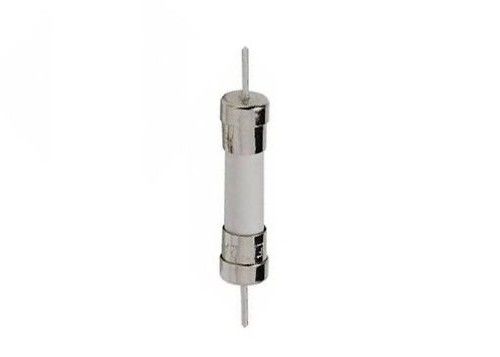

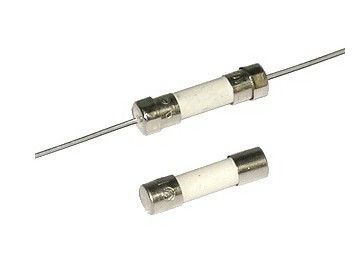

ピンテール型ファイューズについては,軸性鉛形成とPCBへの組み立てについては,以下の推奨事項に従ってください.
鉛の形成:
蓋の平面と軸のリードの間の距離Cは1,0 mm以上である.
PCBの装着:
PCBとシューズキャップの間の距離は少なくとも 1.5 mm であることを推奨します.
破裂 し た フューズ を 識別 し て 交換 する こと
| ステップ1: デバイスを切り離す | このステップでは,動作していないデバイスを切り離する必要があります メインソケットに行くプラグを切り離す必要があります 装置をオフにします. メインに接続されているデバイスを開けてはいけません! |
| ステップ2: ファイズ の 位置 を 特定 する | ファイューズは通常,デバイスの入口にあるので,電源ソケットの近くを見て ファイスまたはいくつかのコンポーネントを損傷しないように,慎重にそれを引っ張る |
| ステップ3 ファイューズ試験 |
ガラスのシューズがあれば,シューズが燃えているか燃えないかを簡単に確認できます.
セラミックタイプでは連続性チェック/マルチメーターが必要です mmm継続性チェック 黒と赤の鉛にシューズを置く そしてあなたがビープを聞く場合 あなたのシューズは大丈夫です,シューズはビープがない場合燃やされています マルチメーター mmm1Ωに最も近い) を設定し,フィューズの両端に1本のリードを置き,ディスプレイを見て ファイューズは大丈夫です. ファイューズは接続がないことを示します. (私のマルチメーターは左側に1です.) |
| ステップ 4: 新しい フューズ を 買う | シューズ,PCB,手動の1つのキャップをシューズ等級を確認します. 電子ファイューズの評価です. 電子ファイューズの評価です. Tはスローブラスト・ファイューズ,Fは高速ブラスト・ファイューズ 2Aまたは1Aは,アンペアージュの評価,通常は数値とAです 250Vは電圧の番号とVを指定する 電子ファイジの大きさを測定します. 小型の電気装置は通常,5x20mmです 5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mmと 10x38mmがあります |
