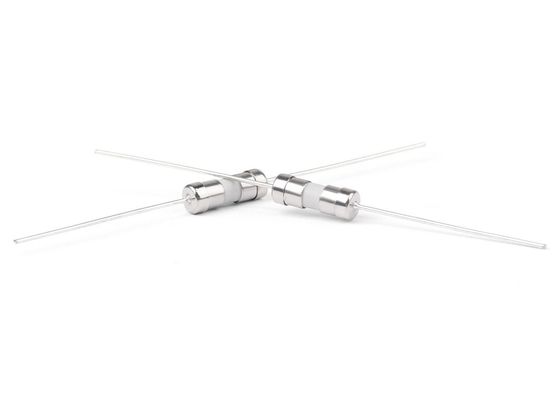

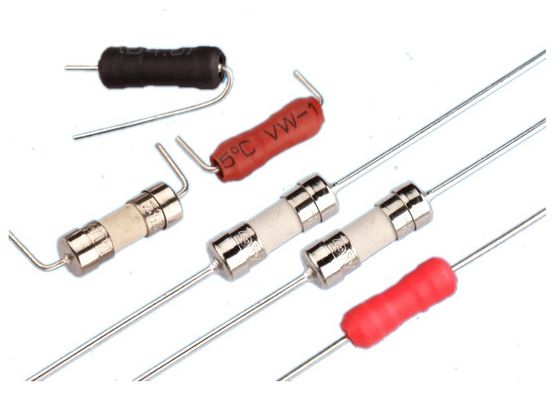

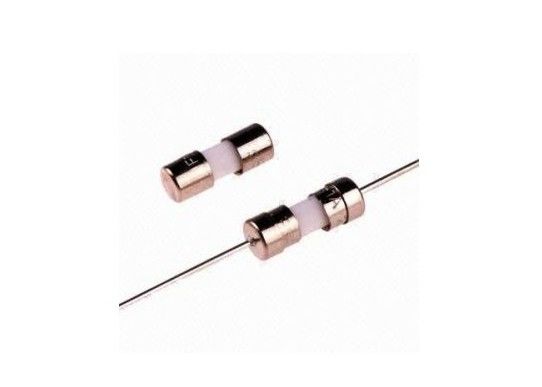

IEC標準 250V 3.6x10mm 5x20mm 6x30mm 速吹セラミックチューブファイューズ ミニチュアカートリッジファイューズ 5A 神聖な照明のために
申請
- デジタル消費電子機器
- 電源
- 神聖な照明
- UPS
- 通信機器
ほら ほら ダウンロード________ について
サイズ(mm)
軸性鉛 | ![]() |
![]() |
カートリッジ・ファイューズ | ![]() |
![]() |
特徴
• UL/CSA 248 標準に設計されています.
• コンパクトなパッケージで 迅速作用するセラミック製の保安装置
• このスペース節約のシューズは,照明,電源,アダプター用途に最適です.
標準:UL 248 -1 / -14 に準拠する
機関による承認
定位電圧 |
機関 |
アンペア範囲 |
代理店のファイル番号 |
125V/250V | UL | 250mA ~ 5A | E340427 (JDYX) |
C-UL | 250mA ~ 5A | E340427 (JDYX7) |
仕様
A=250V,B=125V. この電源は,A=250V,B=125V.
部分 違う 違う |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
私は2溶け込み インテグラル (A)2.S) |
機関による承認 |
||
UL | cUL |
PSE |
|||||
PFU0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0.0015 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
PFU0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0.0025 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
PFU0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0.0042 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
PFU0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0.0065 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
PFU0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0.010 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0.018 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.020 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0.025 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0.035 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0.060 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0.150 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0.350 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 0.5 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 0.6 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 1.2 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 1.6 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 1.8 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 2.4 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 3.2 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 6.0 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 7.0 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 7.5 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 8.0 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 15 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
PFU1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 24 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
PFU1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 28 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
PFU1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 36 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
PFU1800A/B | 8A | 250V/125V | 50A@125V/250VAC | 40 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
PFU2100A/B | 10A | 250V/125V | 50A@125V/250VAC | 45 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
PFU2150A/B | 15A | 250V/125V | 50A@125V/250VAC | 50 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
電気特性
% アムペアランキング (In) |
吹く時間 |
100% * 入っています | 4時間分 |
200% * 中 | 60秒 最大 |
パッケージ
1) 量
ポリバッグ"個あたり500個
内部箱ごとに10個のポリバッグ
箱内4箱 箱外1箱
2) サイズ
A. 内箱: | B.外包装: |
L240±2 * W170±2 * H110±2 | L390±5 * W240±5 * H250±5 |
|
|
陶器 の ファイズ を 試す こと
電気過負荷や電流突発が発生すると電源供給を中断する安全装置として機能します.電線フィラメントが溶け,電流を止め,電器や他の電気装置に損傷を防止する家の所有者は,ガラスのシューズを視察し,薄いワイヤの断裂とシューズの真ん中に茶色の変色を探して,吹かれたかどうかを判断することができます.しかしセルラミック・ファイューズをテストすることで ファイューズが爆発したかどうかを判断できます
ステップ 1 | 装置にハードワイヤが接続されている場合,電源源を切る.電源にプラグがある場合,電源ケーブルを切る. |
ステップ2 | オームメーターまたはマルチメーターのダイヤルを0に設定します.マルチメーターはボルトとオムの両方を読みます.マルチメーターを使用している場合は,マルチメーターをオム設定に設定します. |
ステップ3 | 黒い試験探査機でシューズ端末の片端と,赤い試験探査機でシューズ端末の反対端を触る. |
ステップ4 | オームメーターのディスプレイを読みましょう.ディスプレイが針をゼロに表示するか,デジタルディスプレイが0を示している場合は,ファイューズは良好な状態です.0以上の他の表示は,ファイューズがもはや動作し,爆発していることを示しています. |
写真
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
