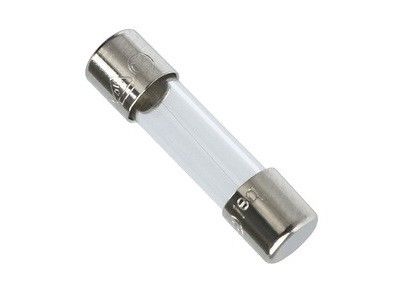

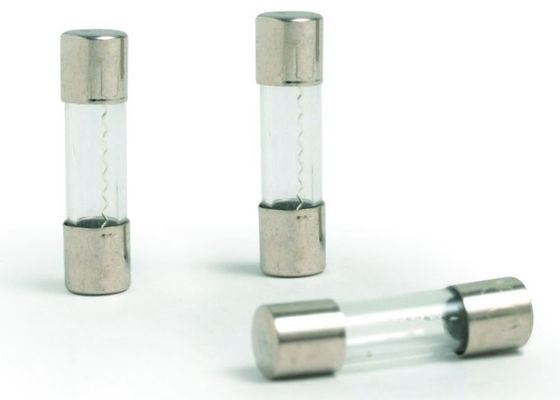

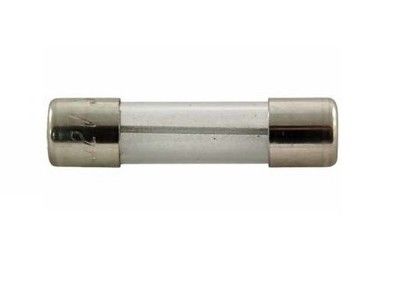

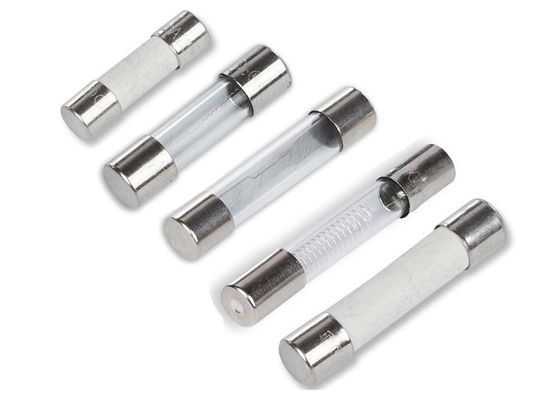

8AGシリンダ式カートリッジフューズ AGX 250VAC 500mA 6X25mm 6.25mm x 25mm の高速ガラスチューブフューズ
特徴
速効ガラス管のファイューズ
1/4"×1" (6.3×25.4mm) 物理サイズ
ガラスの管,ニッケル付の青銅の端蓋構造
楽器,電子機器および小型の家電の回路用
UL リストに載っている製品が標準248-14を満たす
ほら ほら
ダウンロード________ について
電気特性
|
% アムペアランキング (In) |
吹く時間 |
| 100%* 中 | 4時間分 |
| 135%* 中 | 1時間 最大 |
| 200%* 中 | 5秒 最大 |
仕様
|
その部分 違う 違う |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
私は2溶け込み インテグラル (A)2.S) |
| MFC0100A/B | 100mA | 250V/125V |
10000A@125V AC (100mA~10A)
35A@250V AC (100mA~1A)
100A@250V AC (1.25A~3.5A)
200A@250V AC (4A~10A)
|
0.003 |
| MFC0160A/B | 160mA | 250V/125V | 0.008 | |
| MFC0200A/B | 200mA | 250V/125V | 0.02 | |
| MFC0250A/B | 250mA | 250V/125V | 0.026 | |
| MFC0300A/B | 300mA | 250V/125V | 0.047 | |
| MFC0315A/B | 315mA | 250V/125V | 0.055 | |
| MFC0350A/B | 350mA | 250V/125V | 0.072 | |
| MFC0400A/B | 400mA | 250V/125V | 0.10 | |
| MFC0500A/B | 500mA | 250V/125V | 0.16 | |
| MFC0630A/B | 630mA | 250V/125V | 0.28 | |
| MFC0750A/B | 750mA | 250V/125V | 0.49 | |
| MFC0800A/B | 800mA | 250V/125V | 0.60 | |
| MFC1100A/B | 1A | 250V/125V | 0.8 | |
| MFC1125A/B | 1.25A | 250V/125V | 1.6 | |
| MFC1150A/B | 1.5A | 250V/125V | 2.5 | |
| MFC1160A/B | 1.6A | 250V/125V | 3.2 | |
| MFC1200A/B | 2A | 250V/125V | 5.6 | |
| MFC1250A/B | 2.5A | 250V/125V | 7.6 | |
| MFC1300A/B | 3A | 250V/125V | 14 | |
| MFC1315A/B | 3.15A | 250V/125V | 19 | |
| MFC1350A/B | 3.5A | 250V/125V | 20 | |
| MFC1400A/B | 4A | 250V/125V | 25 | |
| MFC1500A/B | 5A | 250V/125V | 42 | |
| MFC1600A/B | 6A | 250V/125V | 80 | |
| MFC1630A/B | 6.3A | 250V/125V | 96 | |
| MFC1800A/B | 8A | 250V/125V | 200 | |
| MFC2100A/B | 10A | 250V/125V | 320 | |
| MFC2120A/B | 12A | 250V/125V | 470 | |
| MFC2150A/B | 15A | 250V/125V | 650 | |
| MFC2200A/B | 20A | 250V/125V | 870 | |
| MFC2250A/B | 25A | 250V/125V | 1320 | |
| MFC2300A/B | 30A | 250V/125V | 1820 |
寸法 - mm
時間の 流れ の 曲線
爆発 し た ファイズ の 検査
ガラスのシューズの要素が爆発したかどうかを視覚的に検査することは簡単ですが,ほとんどのシューズは,その要素を視界から隠す固体で透明性のない体を持っています.シューズが爆発したかどうかをテストするために電子電池は,電池の電源を電源に変換する際に,電源の電源を電源に変換します.電源の電源を電源に変換する際に,電源の電源を電源に変換します.アナログマルチメーター (すなわちアナログメーターを使用している場合は,まずチュートリアルを読み,最後に追加された注釈を参照してください.
1テストリードを接続する
黒い電線はコモン・ソケットに 接続されるべきです
赤い電線は Ω または Ohm のソケットに接続する必要があります.
2適切な設定を選択する.
ダイヤルをオムススケールの最低範囲に移動します (200オムはこのマルチメーターの最低設定です).これはまた,メーターをオンにする必要があります.別のオンスイッチがある場合,メーターを入れてください.左下の緑色の帯で示されています. この線は,
このマルチメーターの5つの異なるオーム範囲の設定は
2M = 20001000オームまたは2メガオーム (最大抵抗設定)
200k=200,000オーム
20k = 20000オーム
2k = 2,000 オーム
200 = 200 オーム (最低抵抗設定)
3メーターが動いているか確認する
2つの試験電線の金属端に触れて,それらを一緒に握っている間に,メーターディスプレイは抵抗がほとんどないか全くないことを示すように変更されるべきです.電源は単に1本の電線から他の電線へと流れます2つの端を分離すると,メーターディスプレイは100%抵抗状態に戻ります.
4ファイズを測って
重要! 木材,ラミネート,プラスチックなどの導電性のない表面にシューズを配置します.シューズの両端の金属キャップをテストリードの金属端で触ってください.フューズキャップの両方に任意の鉛を使用することができます. 各キャップのクリーンな金属表面に触ることで,良い接触を確保します. 電線がフィュージにしっかりと接続されている間,マルチメーターに表示されている読み上げを見てください.
注: まだ回路に位置しているファイューズをテストしたい場合は,電気を切って電源を切断することを確認してください.
5読み方を理解する
ファイューズはOK:メーターの表示値が低抵抗値に変化した場合 (2本の電線を一緒に触った結果に似ている).
シューズが吹き飛ばされた場合:メーターの読み取りが変化せず,ディスプレイは元の100%抵抗状態を示します.
テストが終わったら マルチメーターをオフにするのを忘れないでください.
アナログマルチメーターの使い方
アナログ マルチメーターは,針を固定したスケール上に移動することによって読み取りをします.テストプロセスはまったく同じです.
テストリードの金属端を一緒に触ると,正しいオム範囲を選択します. 抵抗がほとんどないようにスケール全体に"掃き回す"必要があります. 良いファイューズは同じ読み上げを生成します.
針の先端が分離すると 100%の抵抗を示します 吹いたシューズは同じ値を出します試験リードの先端は,シューズの金属端キャップに良好な接続を行うことを確認し,シューズは,非導電表面で試験されます.
