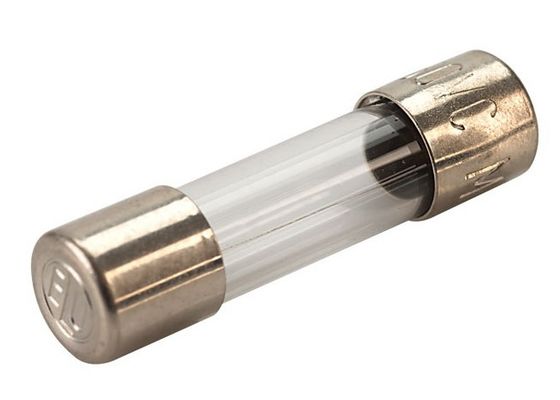

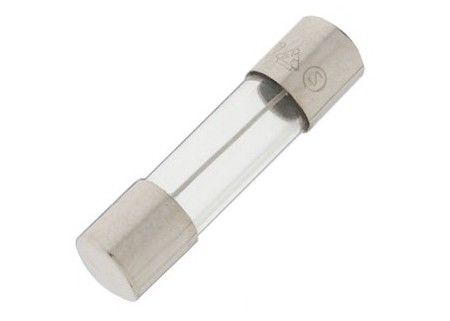

回路保護部品 5x20mm 2.5A 250VAC スピード F 電源用の高速作用ガラスチューブカートリッジフューズ
仕様
| パーツNo |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
私は2溶け込み インテグラル (A)2.S) |
| SFC0100A/B | 100mA | 250V/125V |
10000A@125V AC (200mA~10A)
35A@250V AC (200mA~1A)
100A@250V AC (1.25A~3.5A)
200A@250V AC (4A~10A)
|
0.002 |
| SFC0125A/B | 125mA | 250V/125V | 0.003 | |
| SFC0160A/B | 160mA | 250V/125V | 0.005 | |
| SFC0200A/B | 200mA | 250V/125V | 0.01 | |
| SFC0250A/B | 250mA | 250V/125V | 0.02 | |
| SFC0300A/B | 300mA | 250V/125V | 0.04 | |
| SFC0315A/B | 315mA | 250V/125V | 0.045 | |
| SFC0350A/B | 350mA | 250V/125V | 0.055 | |
| SFC0400A/B | 400mA | 250V/125V | 0.07 | |
| SFC0500A/B | 500mA | 250V/125V | 0.1 | |
| SFC0630A/B | 630mA | 250V/125V | 0.2 | |
| SFC0750A/B | 750mA | 250V/125V | 0.35 | |
| SFC0800A/B | 800mA | 250V/125V | 0.45 | |
| SFC1100A/B | 1A | 250V/125V | 0.9 | |
| SFC1125A/B | 1.25A | 250V/125V | 1.3 | |
| SFC1150A/B | 1.5A | 250V/125V | 1.6 | |
| SFC1160A/B | 1.6A | 250V/125V | 2.5 | |
| SFC1200A/B | 2A | 250V/125V | 5.8 | |
| SFC1250A/B | 2.5A | 250V/125V | 7.6 | |
| SFC1300A/B | 3A | 250V/125V | 8.1 | |
| SFC1315A/B | 3.15A | 250V/125V | 11 | |
| SFC1350A/B | 3.5A | 250V/125V | 19 | |
| SFC1400A/B | 4A | 250V/125V | 28 | |
| SFC1500A/B | 5A | 250V/125V | 40 | |
| SFC1600A/B | 6A | 250V/125V | 50 | |
| SFC1630A/B | 6.3A | 250V/125V | 64 | |
| SFC1700A/B | 7A | 250V/125V | 107 | |
| SFC1800A/B | 8A | 250V/125V | 133 | |
| SFC2100A/B | 10A | 250V/125V | 242 | |
| SFC2120A/B | 12A | 250V/125V | - | |
| SFC2150A/B | 15A | 250V/125V | - | |
| SFC2160A/B | 16A | 250V/125V | - | |
| SFC2200A/B | 20A | 250V/125V | - |
尺寸 (mm)
 |
|
選択要因
| 1 | 正常稼働電流 |
| 2 | 応用電圧 (ACまたはDC) |
| 3 | 環境温度 |
| 4 | オーバーロード電流とシューズを開ける時間 |
| 5 | 最大可用故障電流 |
| 6 | パルス,急増電流,突入電流,起動電流,回路のトランシーエント |
| 7 | 長さ,直径,高さ の よう な 物理 的 な サイズ の 制限 |
| 8 | UL,CSA,VDE,METI,MITI,CQC,KC,PSE,SGS,CCC,または軍事などの機関承認が必要です. |
| 9 | ファイューズの特徴 (設置型/形状因子,取り外しやすさ,軸線,視覚表示等) |
| 10 | ファイューズホルダーの特徴,適用される場合および関連する再評価 (クリップ,マウントブロック,パネルマウント,PCボードマウント,R.F.I.シールドなど) |
| 11 | 製造前の試験と検証 |
詳細
Aolittel SFC 5 x 20 ファイューズは,電気回路の主要な保護を提供します.これらのファイューズは,マウントタイプとアプリケーションを増やすために,aolittelファイューズホルダーと組み合わせて使用できます.
速効ファイューズ
壊れる能力が低い
ガラスのチューブ,保護された端末.
