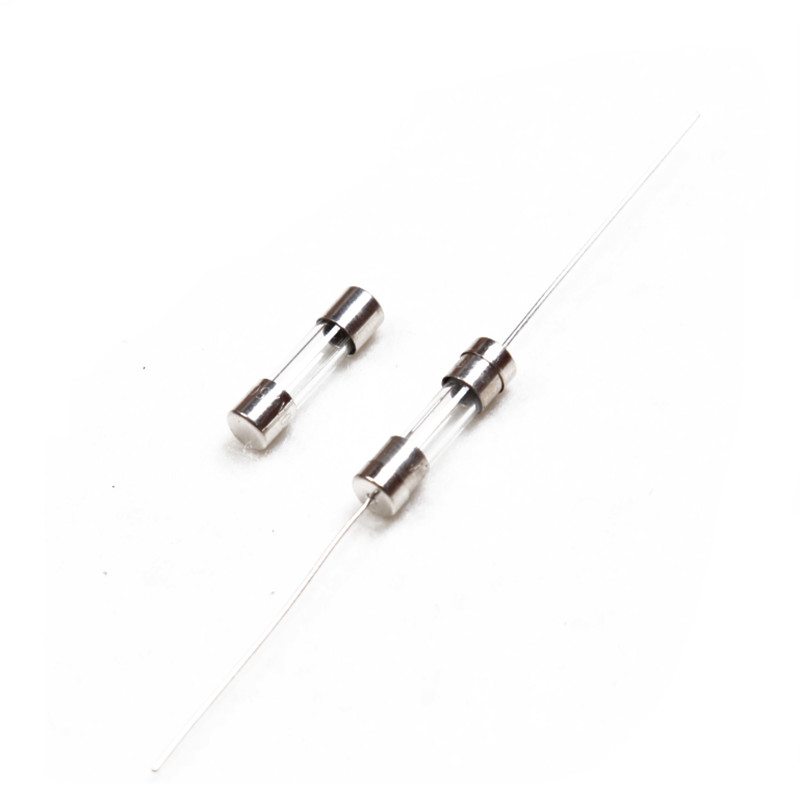

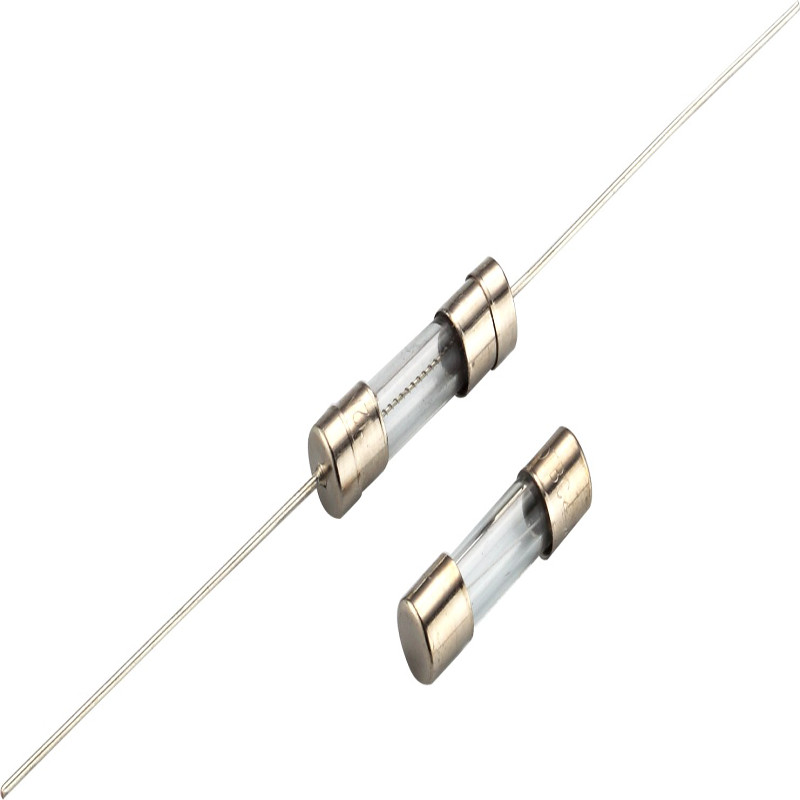

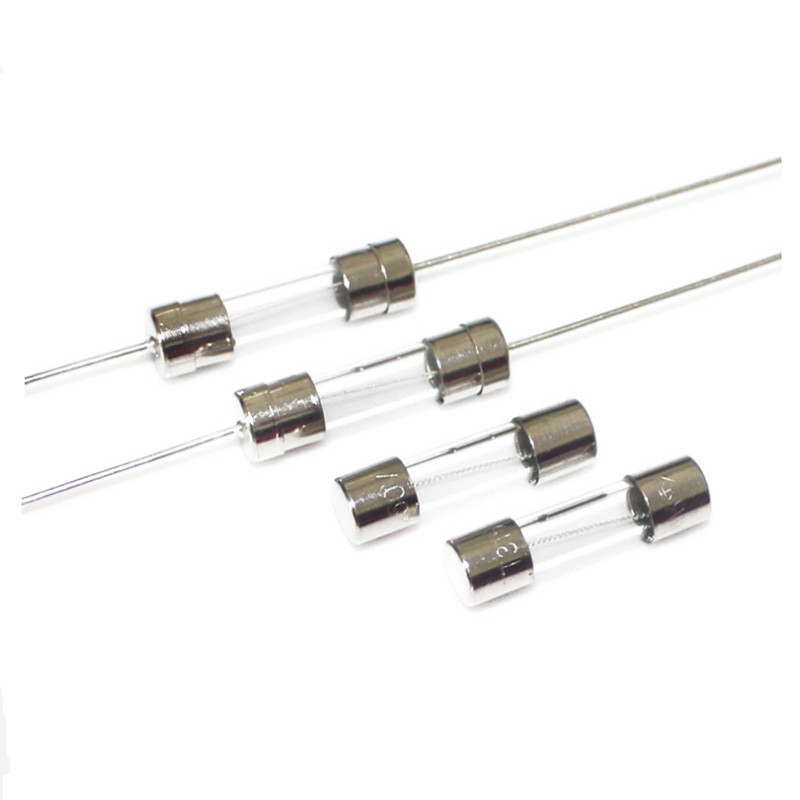

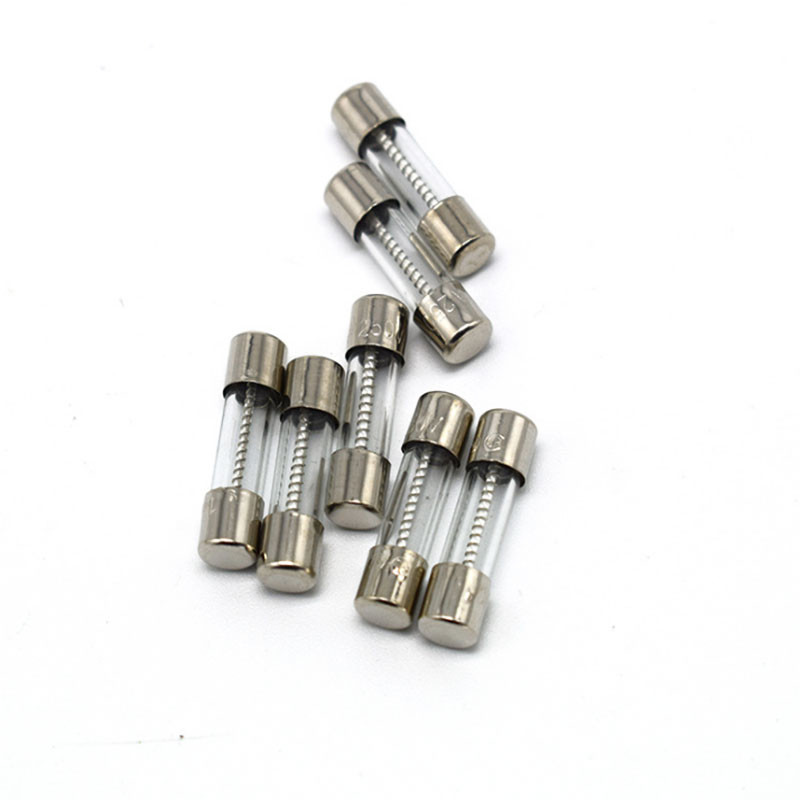

4Dシリーズ4.6x15mm速い代理のガラス ヒューズ

4Eシリーズ 4.6x15mm スローブローガラス・フューズ

軸性鉛による緩衝吹きガラスファイズの仕様

試験基準: UL248-1 UL248-14 断絶性値:

交流電圧125Vで 10000Amp

電気回路の電圧が250V (100mA-1A) で35A

100 アムペア 250V AC (1.25A-6.3A)

作業温度: -55~+125°C 材料:端蓋:ニッケル付銅

ガラスチューブ: ガラス 鉛線: 缶詰銅線

内蓋:ニッケル付銅

溶接方法:波溶接: 260C,最大10秒

手動溶接: 350C,最大5秒

軸性鉛による緩衝吹風ガラスフューズの特徴

• UL/CSA 248 標準に設計されています.

• スロ・ブロ,コンパクトなパッケージのガラスボディファイューズ.

• このスペース節約のシューズは,照明,電源,アダプター用途に最適です.

軸性鉛による緩衝吹風ガラスファイズの主要パラメータ

軸性鉛による緩衝吹きガラスファイズの寸法図 (mm)

軸性鉛による緩衝吹きガラスファイズの部品番号

軸性鉛による緩衝吹きガラスファイズの動作特性

軸性鉛によるスローブローガラスフィューズの設置勧告

次の写真のように設置方法を提案します.

A.水平装置

B.垂直設置

C.垂直設置

ガラスとセラミック管のファイューズ

自動車

古いモデル車で使用されているガラスのチューブファイューズは,今日では主に自動車アクセサリーアプリケーションで見つけられます.広範囲にわたるCooper Bussmannのガラスファイューズラインには,このカタログに記載されているものに加えて多くの種類とサイズが含まれています.製品詳細については,ここで取り扱われていない要件がある場合は,クーパー・バスマンに電話してください.

電子機器と消費電子機器

電子 機器 が 小さくなっ て ゆく と,回路 や 部品 は より 繊細 な もの と なり,容易 に 破損 する.フュージーは,正確性,小サイズ,信頼性により,保護の好ましい方法である.フュージーは,正確な保護を提供するために,さまざまなアンペア評価で利用できる.一般的に,フュージーは,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性など.2つのサイズで交換可能なファイューズがあります1/4×11/4×と5×20mmは,それぞれ様々なボルトとアンプで提供されています.

ファイューズの種類

電子機器や消費電子機器には,2種類の基本ファイューズがあります.迅速作用または時間遅延.交換ファイューズは,取り替えるファイューズと一致する必要があります.速効ファイューズは,金属のワイヤまたはストライプからなる単一鎖である.タイムデレー・フューズには,通常,巻き込みのワイヤー,ワイヤに包まれた厚い要素,またはスプリングがあります.ほとんどの電子フューズには,電圧とアンプの評価が端蓋に刻まれます.ファイジの種類は,一般的に視覚的に識別することができます.また,使用者説明書には,正しい交換ファイューズが一般的に識別されます.例えば: 2アンプ,タイム遅延,250ボルトのファイューズを使用します.

ガラスとセラミック管のファイューズは直径と長さによって異なります.

AGUファイューズ: 13/32×11/2

ABC,AGC,GBB,MDA,MDL,MDQファイューズ: 1/4×11/4

AGXファイューズ: 1/4 ′′× 1 ′′

GBC フィュージ: 1/4 ′′× 31/32 ′′

AGWファイューズ: 1/4 ′′×7/8"

AGAファイューズ: 1/4 ′′× 5/8 ′′

SFEファイューズは直径 1/4 ′′で,アンプ評価が増加するにつれて長さが変化します

GDA,GDB,GDC,GMA,GMCとGMDのファイューズ: 5 x 20mm

ファイューズの選択基準

電子/電気用には,ファイューズが125V以上でなければならない.

電圧は交換されるファイューズに匹敵するか,超えてなければならない (家庭用電流では125V,自動車では12V,重用では24V).

シュージは,要求されたシュージの特性 (快効性または遅延性) に一致しなければならない.

Amp の値が元ファイューズの値と一致しなければならない.

定位電圧に関する注釈

すべてのシューズには電圧指定がある.安全性を保つために,この電圧指定は,低電圧アプリケーションでより高い電圧指定シューズを使用することは許容されるが,アプリケーションでは超えてはならない.例えば: 125Vの指定ファイューズは家庭用 (110V) または自動車用 (12V) に適しており,32Vの指定ファイューズは自動車用 (12V) に適していますが,家庭用 (125V) には適していません.常に同じまたはより高い電圧評価の1つでファイジを交換する.
