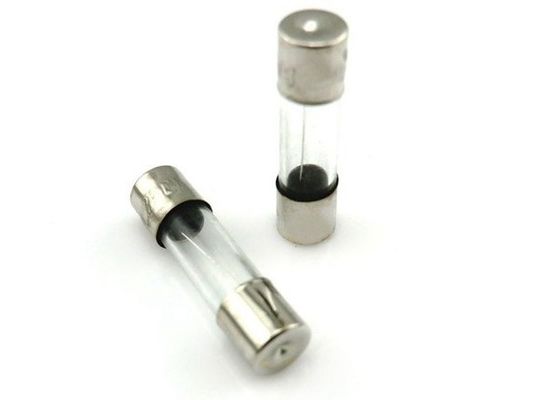

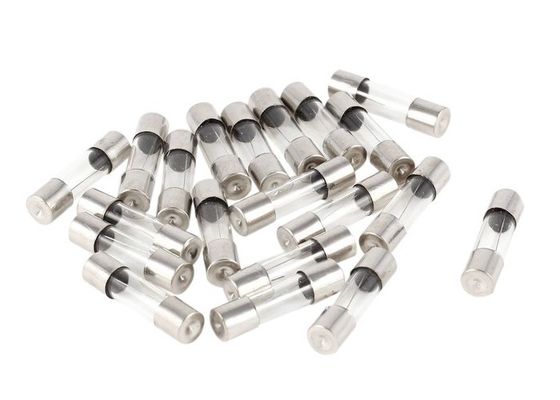

アメリカンUL リスト ミニチュアガラスチューブフューズ 3.15 A 250V 5mm x 20mm 中間時間遅延 スローブローTカートリッジフューズ
申請
部品や内部回路の個別保護をするために,機器や利用装置の補足的な保護として使用する.
ほら ほら ダウンロード________ について
記述
5×20mmのタイムレイグ電波耐性ガラスボディカートリッジファイジは,IEC仕様に従って設計されている.
特徴
• 国際標準 (IEC) に準拠して設計され,世界的に使用されます
• カートリッジと軸性鉛形式で提供されています.
• IEC 60127-2,タイムレイグファイジの表3の仕様を満たす
• RoHS に準拠し,鉛を含まない
• 中程度の遅延,低割断能力

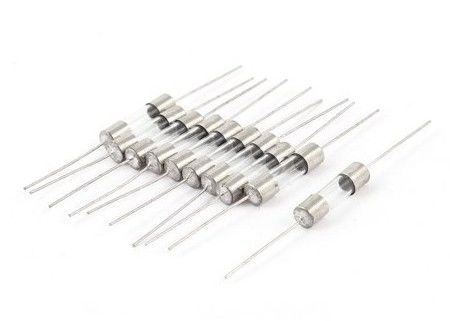

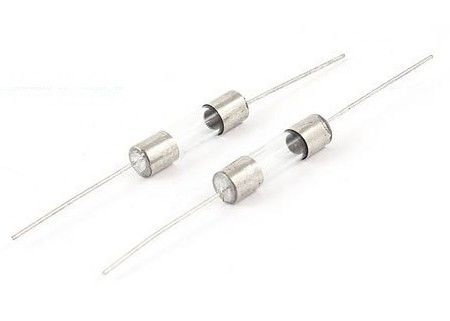

• オプションの軸電線で提供
• 5 mm × 20 mm の物理サイズ
• ガラスのチューブ,ニッケル付の青銅の端蓋構造
• UL/CSA 248-14 に 準拠 し て 設計 さ れ た
機関による承認
|
定位電圧 |
機関 |
アンペア範囲 |
代理店のファイル番号 |
| 125V/250V | UL | 200mA ~ 10A | E340427 (JDYX) |
| C-UL | 200mA ~ 10A | E340427 (JDYX7) | |
| PSE | 200mA ~ 10A | 待機中 | |
| KTL | 200mA ~ 10A | 待機中 |
尺寸 (mm)
|
|
|
違う |
部品名 |
材料 |
| 1 |
カップ |
ニッケル付銅 |
| 2 |
身体 |
ガラスのチューブ |
| 3 |
フューズ要素 |
合金 |
| 4 |
鉛線 |
青銅 |
わかった
仕様 (A=125V/B=250V)
|
部分 違う 違う |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
私は2溶け込み インテグラル (A)2.S) |
| STC0100A/B | 100mA | 250V/125V |
10000A@125V AC (200mA~10A)
35A@250V AC (200mA~1A)
100A@250V AC (1.25A~3.5A)
200A@250V AC (4A~10A)
|
0.005 |
| STC0125A/B | 125mA | 250V/125V | 0.01 | |
| STC0160A/B | 160mA | 250V/125V | 0.02 | |
| STC0200A/B | 200mA | 250V/125V | 0.04 | |
| STC0250A/B | 250mA | 250V/125V | 0.06 | |
| STC0300A/B | 300mA | 250V/125V | 0.08 | |
| STC0315A/B | 315mA | 250V/125V | 0.10 | |
| STC0350A/B | 350mA | 250V/125V | 0.13 | |
| STC0400A/B | 400mA | 250V/125V | 0.19 | |
| STC0500A/B | 500mA | 250V/125V | 0.32 | |
| STC0630A/B | 630mA | 250V/125V | 0.54 | |
| STC0750A/B | 750mA | 250V/125V | 0.93 | |
| STC0800A/B | 800mA | 250V/125V | 1.16 | |
| STC1100A/B | 1A | 250V/125V | 2.5 | |
| STC1125A/B | 1.25A | 250V/125V | 4.2 | |
| STC1150A/B | 1.5A | 250V/125V | 6.2 | |
| STC1160A/B | 1.6A | 250V/125V | 11 | |
| STC1200A/B | 2A | 250V/125V | 20 | |
| STC1250A/B | 2.5A | 250V/125V | 39 | |
| STC1300A/B | 3A | 250V/125V | 64 | |
| STC1315A/B | 3.15A | 250V/125V | 69 | |
| STC1350A/B | 3.5A | 250V/125V | 70 | |
| STC1400A/B | 4A | 250V/125V | 83 | |
| STC1500A/B | 5A | 250V/125V | 90 | |
| STC1600A/B | 6A | 250V/125V | 102 | |
| STC1630A/B | 6.3A | 250V/125V | 126 | |
| STC 1700A/B | 7A | 250V/125V | 129 | |
| STC 1800A/B | 8A | 250V/125V | 147 | |
| STC 2100A/B | 10A | 250V/125V | 221 | |
| STC2120A/B | 12A | 250V/125V | - | |
| STC2150A/B | 15A | 250V/125V | - | |
| STC2160A/B | 16A | 250V/125V | - | |
| STC2200A/B | 20A | 250V/125V | - |
動作特性
|
アムペアランキング %(イン) |
吹く時間 |
| 100%* 中 | 4時間分 |
| 135%* 中 | 1時間 最大 |
| 200%* 中 | 最大120秒 |
平均的な時間電流曲線
破裂 し た フューズ を 識別 し て 交換 する こと
電子装置や電気装置の安全部品で,過度の電流があれば爆発します.
短回路,過負荷,装置の故障は,過度の電流の主な原因です.
デバイスに間違ったファイューズを入れると 身体の怪我や火事になり 壊れたデバイスの損傷が増加します
電圧が高くなるシューズを 入れ替えないで下さい 装置は 想定以上に電流を吸い込み 顔に吹き飛ばされるかもしれません
また,平行またはシリアルにシューズを入れない
例えば,あなたのデバイスが300mAを吸うように指定されているが,シューズは500mAである場合,あなたは300mAに近いシューズを入れることができますが,300mA以下ではありません.
フュージーは,アンペア (A),電圧 (V),燃焼速度 (高速吹き,遅い吹き,時間遅延),サイズ,材料 (セラミック,ガラス,プラスチック,ガラス繊維) で識別されます.
端にワイヤーを持つ軸性またはピグテイルファイューズがあり,彼らはPCBの溶接のために作られています
ゆっくり吹けば,より多くの電流を処理することができます. その後,彼らは短い時間のためにマークされ,彼らはTとアンペア (T2A,T1A,T0,25A) とマークされた電流で吹いて,高速吹いてマークされています.F (F2A) と表示されていますF1A)
定位電圧はACまたはDCで表示されていません.
セラミック・フュージーはより安定しており,セラミックの一部は,追加の保護のために砂で満たされ,より高い電流 (15A以上) を処理することができます.
ガラスは透き通っていて 速く吹くのは 熱を吸収する砂がないからです
例:ほとんどのマルチメーターは10A 250Vと250 mA - 500 mA 250Vの高速ブローファイューズ5x20mmを使用します.
このステップでは,動作していないデバイスを切り離する必要があります
メインソケットに行くプラグを切り離す必要があります
装置をオフにします.
メインに接続されているデバイスを開けてはいけません!
ファイューズは通常,デバイスの入口にあるので,電源ソケットの近くを見て
ファイスまたはいくつかのコンポーネントを損傷しないように,慎重にそれを引っ張る
ガラスのシューズがあれば,シューズが燃えているか燃えないかを簡単に確認できます.
セラミックタイプでは,連続性チェック/マルチメーター/オムメーターが必要です
継続性チェック
黒と赤の鉛にシューズを置く そしてあなたがビープを聞く場合 あなたのシューズは大丈夫です,シューズはビープがない場合燃やされています
マルチメーター/オームメーター
1Ωに最も近い) を設定し,フィューズの両端に1本のリードを置き,ディスプレイを見て
ファイューズは大丈夫です. ファイューズは接続がないことを示します. (私のマルチメーターは左側に1です.)
シューズ,PCB,手動の1つのキャップをシューズ等級を確認します.
電子ファイューズの評価です. 電子ファイューズの評価です.
Tはスローブラスト・ファイューズ,Fは高速ブラスト・ファイューズ
2Aまたは1Aは,アンペアージュの評価,通常は数値とAです
250Vは電圧の番号とVを指定する
電子ファイジの大きさを測定します.
小型の電気装置は通常,5x20mmです
5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mmと 10x38mmがあります
