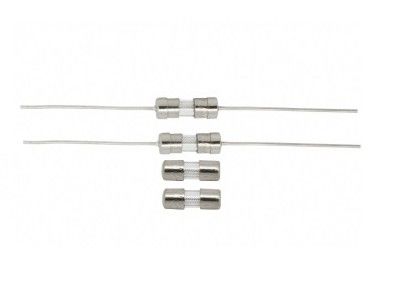

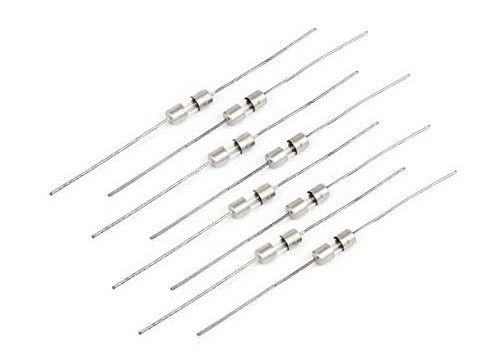

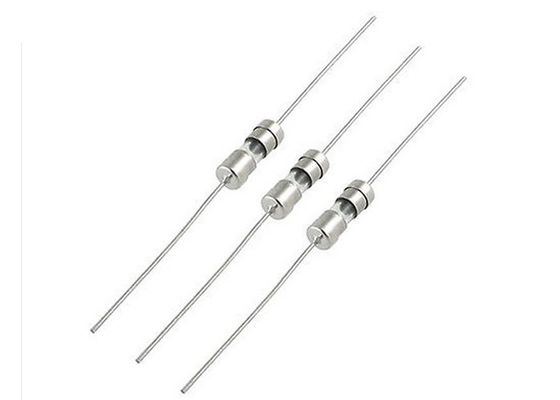

UL cUL 2A 250V クイック・ファスト・ブロー 3x10mm 軸型鉛型Fガラスチューブ・ファイズ 2AL250V カートリッジ・ファイズ・リンク 500個/袋
記述
3.3.6×10mmの軸性鉛ファイジで,セラミックチューブと缶詰の銅軸性電線を搭載した1片のニッケル付端蓋で作られている.6 x 10mm サイズでは,より高いI2t値を提供しながら,従来のオーバーキャピングをなくして,より柔軟な設計を提供します.
ほら ほら
ダウンロード________ について
尺寸 (mm)
|
|
|
違う |
部品名 |
材料 |
| 1 |
カップ |
ニッケル付銅 |
| 2 |
身体 |
ガラスのチューブ |
| 3 |
フューズ要素 |
合金 |
| 4 |
鉛線 |
青銅 |
部品番号
A=250V,B=125V
|
部分 違う 違う |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
私は2溶け込み インテグラル (A)2.S) |
| SFP0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0.0015 |
| SFP0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0.0025 |
| SFP0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0.0042 |
| SFP0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0.0065 |
| SFP0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0.010 |
| SFP0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0.018 |
| SFP0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.020 |
| SFP0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0.025 |
| SFP0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0.035 |
| SFP0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0.060 |
| SFP0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0.150 |
| SFP0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0.350 |
| SFP0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 0.5 |
| SFP1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 0.6 |
| SFP1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 1.2 |
| SFP1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 1.6 |
| SFP1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 1.8 |
| SFP1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 2.4 |
| SFP1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 3.2 |
| SFP1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 6.0 |
| SFP1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 7.0 |
| SFP1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 7.5 |
| SFP1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 8.0 |
| SFP1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 15 |
| SFP1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 24 |
| SFP1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 28 |
| SFP1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 36 |
| SFP1800A/B | 8A | 250V/125V | 50A@125V/250VAC | - |
| SFP2100A/B | 10A | 250V/125V | 50A@125V/250VAC | - |
| STP2120A/B | 12A | 250V/125V | 50A@125V/250VAC | - |
| STP2150A/B | 15A | 250V/125V | 50A@125V/250VAC | - |
動作特性
| アムペアランキング %(イン) | 吹く時間 |
| 100% * 入っています | 4時間分 |
| 200% * 中 | 60秒 最大 |
気候パラメータ
| RoHS指令に準拠する ハロゲンフリー | |
| 材料 |
ボディ:ガラスチューブ リード:缶詰の銅線 キャップ:ニッケル付の青銅 |
| 動作温度 | -55〜+125°C (値下げを検討する) |
| 溶接可能性 |
260°C, ≤3s (波) 350±10°C, ≤3s (溶接鉄) |
| 溶接熱に対する耐性 |
推奨溶接パラメータ: 波溶接パラメータ:手溶接パラメータ: 溶接器の温度: 最大260°C 溶接器の停留時間: 2〜5秒 溶接鉄の温度:350±,5°C 溶接時の長さ:最大5秒 |
| 保存条件 |
密閉状態で3年間保たれる +10~60°C,相対湿度 ≤75% 最大30日間保たれる +10~60°C相対湿度 ≤95% 覆われた条件で |
ガラスのチューブファイューズは どう機能する?
ガラス の ファイューズ は,電流 が 指定 の 電流 を 通過 する 時,電路 を 断ち切る こと に よっ て 機能 し ます.電流 が ファイューズ を 通過 する 時,電流 が 指定 の 電流 を 超える 時,薄い ワイヤ が 溶け,電路 が 断ち切ら れ ます.
ガラスのフュージーは,一般的に様々な種類があります.
スピード・ブロー
普通
ゆっくり吹いて
ガラスシューズはガスをAFAIKを含まない. ガラス管は,高温が蓄積するので,内部金属が溶けるとき,外部の環境を保護します. ガラス透明なので,シューズを視覚的に検査して 吹き飛ばされたかどうか確認するのに役立ちます.
自動車
古いモデル車で使用されているガラスのチューブファイューズは,今日では主に自動車アクセサリーアプリケーションで見つけられます.Aolittel の 広範囲 の グラス ファイューズ の ライン は,この カタログ に 記載 さ れ て いる 種類 や サイズ に 加え て 多く の 種類 や サイズ を 含ん だ詳細については,Aolittel にご連絡ください.
電子機器と消費電子機器
電子 機器 が 小さくなっ た とき,回路 や 部品 は より 繊細 な もの で,容易 に 破損 し ます..ファイューズは,正確性,小サイズ,信頼性により,保護の好ましい方法である.ファイューズは,正確な保護を提供するために,さまざまなアンプ評価で利用可能である.一般的に,ファイューズは,安全性や安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性など.2つのサイズで交換可能なファイューズがあります1/4×11/4×と5×20mmは,それぞれ様々なボルトとアンプで提供されています.
ファイューズの種類
電子機器や消費電子機器には,2種類の基本ファイューズがあります.迅速作用または時間遅延.交換ファイューズは,取り替えるファイューズと一致する必要があります.速効ファイューズは,金属のワイヤまたはストライプからなる単一鎖である.タイムデレー・フュージーは,通常,巻き込まれたワイヤー,ワイヤに包まれた厚い要素,またはスプリングを備えています.ほとんどの電子フュージには,電圧とアンプの評価が端蓋に刻まれます.ファイジの種類は,一般的に視覚的に識別することができます.また,使用者説明書には,正しい交換ファイューズが一般的に識別されます.例えば: 2アンプ,タイム遅延,250ボルトのファイューズを使用します.
ファイューズの選択基準
電子/電気用には,ファイューズが125V以上でなければならない.
電圧は交換されるファイューズに匹敵するか,それを超えなければならない (家庭用電流では125V,自動車では12V,重用では24V).
シュージは,要求されたシュージの特性 (快効性または遅延性) に一致しなければならない.
Amp の値が元ファイューズの値と一致しなければならない.
定位電圧に関する注釈
すべてのシューズには電圧指定がある.安全性を保つために,この電圧指定は,低電圧アプリケーションでより高い電圧指定シューズを使用することは許容されるが,アプリケーションでは超えてはならない.例えば: 125Vの指定ファイューズは家庭用 (110V) または自動車用 (12V) に適しており,32Vの指定ファイューズは自動車用 (12V) に適していますが,家庭用 (125V) には適していません.常に同じまたはより高い電圧評価の1つでファイジを交換する.
