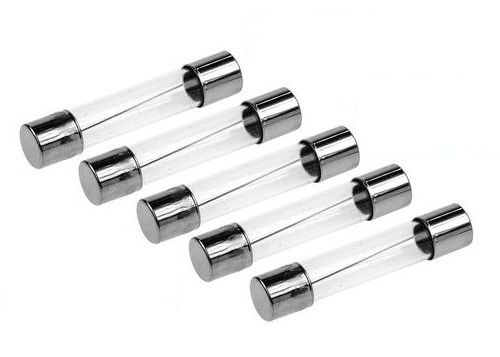

シガラーキャリトッジ フューズフェルール 6.35x32mm 時間遅延 時間遅延 スロー吹 ガラスチューブフューズ 10Amp 250VAC 6x30mm
概要
信頼性の高い性能とコスト効率の良い回路保護を提供しながら,幅広いアプリケーション要件を解決します.フューズデザイン
特徴
• UL 標準 248-14 に準拠する

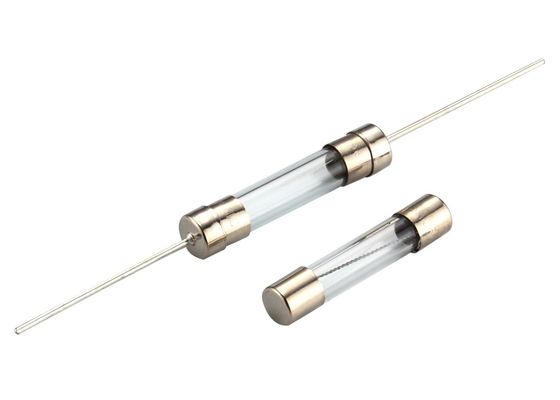

• カートリッジと軸性鉛形式で,様々な形状の寸法で提供されています.
• RoHS に 準拠 し,鉛 が 含ま ない
適用する
電子機器や利用装置の補完保護として使用され,
部品や内部回路
仕様
A=250V,B=125V
|
部分 違う 違う |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
私は2溶け込み インテグラル (A)2.S) |
| MTC0100A/B | 100mA | 250V/125V |
10000A@125V AC (100mA~10A)
35A@250V AC (100mA~1A)
100A@250V AC (1.25A~3.5A)
200A@250V AC (4A~10A)
|
0.028 |
| MTC0160A/B | 160mA | 250V/125V | 0.075 | |
| MTC0200A/B | 200mA | 250V/125V | 0.12 | |
| MTC0250A/B | 250mA | 250V/125V | 0.15 | |
| MTC0300A/B | 300mA | 250V/125V | 0.19 | |
| MTC0315A/B | 315mA | 250V/125V | 0.22 | |
| MTC0350A/B | 350mA | 250V/125V | 0.29 | |
| MTC0400A/B | 400mA | 250V/125V | 0.28 | |
| MTC0500A/B | 500mA | 250V/125V | 0.52 | |
| MTC0630A/B | 630mA | 250V/125V | 0.87 | |
| MTC0750A/B | 750mA | 250V/125V | 1.1 | |
| MTC0800A/B | 800mA | 250V/125V | 1.4 | |
| MTC1100A/B | 1A | 250V/125V | 3.5 | |
| MTC1125A/B | 1.25A | 250V/125V | 7.6 | |
| MTC1150A/B | 1.5A | 250V/125V | 9.1 | |
| MTC1160A/B | 1.6A | 250V/125V | 13 | |
| MTC1200A/B | 2A | 250V/125V | 20 | |
| MTC1250A/B | 2.5A | 250V/125V | 39 | |
| MTC1300A/B | 3A | 250V/125V | 61 | |
| MTC1315A/B | 3.15A | 250V/125V | 56 | |
| MTC1350A/B | 3.5A | 250V/125V | 70 | |
| MTC1400A/B | 4A | 250V/125V | 104 | |
| MTC1500A/B | 5A | 250V/125V | 148 | |
| MTC1600A/B | 6A | 250V/125V | 173 | |
| MTC1630A/B | 6.3A | 250V/125V | 192 | |
| MTC1800A/B | 8A | 250V/125V | 380 | |
| MTC2100A/B | 10A | 250V/125V | 580 | |
| MTC2120A/B | 12A | 250V/125V | 723 | |
| MTC2150A/B | 15A | 250V/125V | 934 | |
| MTC2200A/B | 20A | 250V/125V | 1280 | |
| MTC2250A/B | 25A | 250V/125V | 1678 | |
| MTC2300A/B | 30A | 250V/125V | 2036 |
|
アムペアランキング %(イン) |
吹く時間 |
| 100%* 中 | 4時間分 |
| 135%* 中 | 1時間 最大 |
| 200%* 中 | 最大120秒 |
尺寸 (mm)
製品特性
| 材料 |
ボディ: ガラス カップ:ニッケル付銅 鉛: 青銅 |
| 末端強度 | MIL-STD-202,方法211,試験条件A |
| 溶接可能性 | MIL-STD-202 方法 208 |
| 製品表示 |
Cap1: ブランドロゴ,電流と電圧の指定 Cap2: シリーズと機関による承認マーク |
| 動作温度 | 55°Cから+125°C |
| 熱ショック | MIL-STD-202,方法107,試験条件B: (5サイクル -65°Cから+125°C) |
| 振動 | MIL-STD-202 方法 201 |
| 湿度 | MIL-STD-202,方法103,試験条件A:高RH (95%) と高温 (40°C) 240時間 |
| 塩スプレー | MIL-STD-202,方法101,試験条件B |
セラミック と ガラス の ファイューズ の 違い
電子電源の過負荷やショート回路の場合,電源回路を断ち切ることで,電器や機器を保護するファイズです.電子ファイューズには様々な種類があります.サイズの違い,形状,材料の違い 陶器とガラスは,ファイューズを作るのに使われる2つの一般的な材料です
ファイューズ の 働き
過負荷やショート回路などの障害が発生すると,ファイズを通過する高電流はファイズ要素を溶かして,電流の流れを中断し,回路を壊します.この電流の過剰により機器の損傷を防ぐ.
歴史
初期 の フューズ は,必要に応じて電流 の 流れ を 断ち切る ため に 電気 回路 に 挿入 さ れ た シンプル な オープン の ワイヤー だけ でし た.最初の 閉じ た フューズ は 1890 年 に エディソン に よっ て 発明 さ れ まし た.それ以来ファイジは様々な種類に分類され 進化してきました
種類
陶器であれガラスであれ ファイューズの目的は同じですが それぞれが 独自の機能と 過剰な電流に対する 独特の反応を持っています入手可能なシューズは,非常に高速作用のシューズ (FF) です.速効・速吹き・ファイューズ (F),中効・半延期・ファイューズ (M),遅効・時間遅れ・時間遅れ・ファイューズ (T) と非常に遅効・長時間遅れ・超時間遅れ・ファイューズ (TT).
各シューズは 流量や電流に異なる反応を示し 反応するのに異なる時間を要します導入される回路に適切なファイジを選択することが重要です.誤ったシューズは 間に合わずに溶けていないため 保護がないことや 理由もなく 何度も吹き飛ばされた場合 過敏感を意味します 例えばFFファイューズが電路に搭載されている場合,電源が最初にオンになったときに電流の急増を生む装置通常は,500%の過負荷で,FFファイューズは通常のFファイューズの10分の"の時間かかります.T型ファイューズは200倍もかかる.
建設
フューズボディは,ガラス,セラミック,プラスチック,ガラスの繊維ででき,ボディはバレルと呼ばれ,両端に銅または銅で塗装された端末があります.これらの端末は,ファイューズ要素によって接続されています銅,アルミニウム,亜鉛,銀から作られる.その要素は単一のワイヤー,または1つ以上のワイヤーで構成される可能性があります.複数のワイヤーは,フィューズが異なる振る舞いをするために,異なる方法で配置することができます時には,砂やクォーツ粉が体内に詰め込まれ,シューズの振る舞いを変化させる.これは通常セラミックシューズの場合である.
差異
ガラスのシューズでは,その要素が目に見えるので,検査が容易になりますが,セラミックシューズは不透明です.ガラスのシューズには,破裂または破裂能力が低いです.高電流や電圧があるとき 溶けます電気の電流を多く消費する家電や装置には適していません.断裂または破裂能力が高く,高電流および高電圧回路に適しています.陶器製のHRC (高破裂能力) ファイューズは30万アンペアまでの電流を安全に中断することができるが,通常のガラスファイューズは15アンペアまで低くなる.
ガラスのシューズには熱安定性が低く,高温で破裂する.一方でセラミックシューズは高温に耐えて,より熱安定性がある.セラミックシューズは,ガラスのフィュージとは違って短回路が発生すると,ファイズ要素が溶けて蒸発する.それはフィルムとして樽またはボディの内部に堆積しますガラスのシューズでは,ボディは熱され続け,フィルムが電気を伝導し始め,シューズが非効率になります.しかし,セラミックシューズの砂は,熱エネルギーを吸収し,ファイューズが加熱するのを防ぎ,したがって導電する.
考慮事項
ファイューズを設置する前に,次の要素を考慮することが重要です.ファイューズを通過できる最大電流を表示する最大連続電流破裂能力障害を起こすことなく中断できる最大電流を示します 定位電圧 - ファイューズは定位電圧以下で使用する必要があります
警告
電気 器具 や 設備 を 保護 する ため に 適切な ファイューズ を 選んで ください.また,過熱 や 火事 の 危険 を 減らす こと に なり ます.確信 が ない 場合,電気 業 者 に 相談 し て ください.
