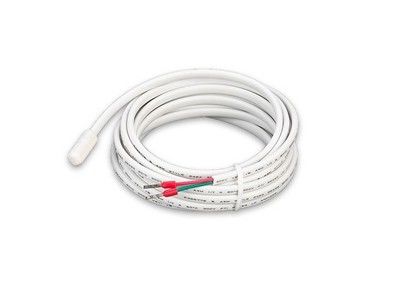

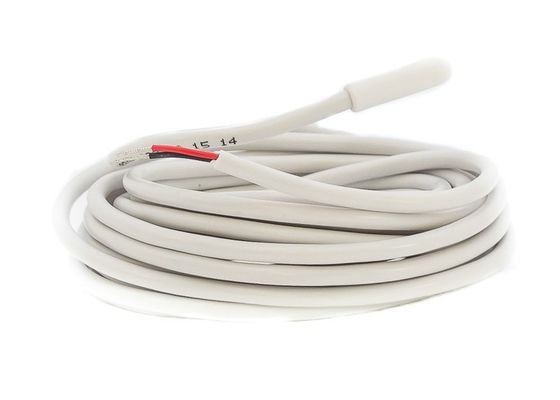

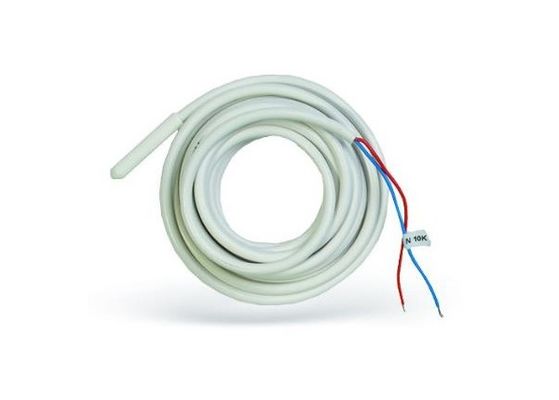

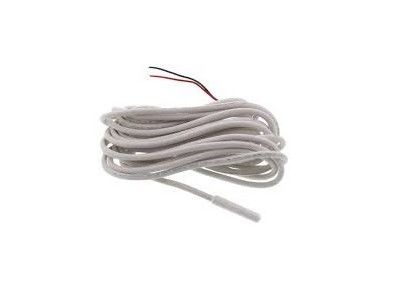

PVCオーバーモールド リモートルーム 熱調節器 暖房ケーブル 床付き マイクロ温度センサー 探査機 10KΩ 3950K 6.5x25mm
概要
この探査機とセンサーは,湿気が問題となる場所,例えば湿室や浴室の温度を制御するために使用されます.過熱が損傷を引き起こす場所でも床温度を制御できます.
オーケストラ オーケストラ
ダウンロード________ について
材料
| はい | 材料の名前 | 材料と仕様 |
| 1. | エレメント | R25=10KΩ±1% B25/50=3950K±1% DC |
| 2. | コーティング | NTCはPVC超模造材料でカプセル化されている (白) |
| 3 | ケーブルの特徴 |
UL2464-22AWG 白いPVCフラットジャケットワイヤのチンの銅ケーブル 80°C 300V
|
| 4. | ワイヤの末端 | 缶詰 |
| サイズ | ||||
| A について | B について | C について | D | L について |
| 6.5 | 20 | 25±5 | 3±1 | 必要に応じて |
演出
| はい | ポイント | サイン | 試験条件 | ミン | - そうでもない | マックス | ユニット |
| 1. | 耐性 25°C | R25 |
Ta=25±0.05°C PT¥0.1mw |
9.9 | 10.0 | 10.1 | kΩ |
| 2. | B 値 | B25/50 | 3910.5 | 3950 | 3989.5 | k | |
| 3. | 消耗因子 | σ | 静かな空間で | 約2 | mW/°C | ||
| 4. | 応答時間 | τ | 流れる水の中, | 15年くらい | 秒数 | ||
| 5. | 電圧 に 耐える | / | 1500VAC 2秒 | 障害はない | セカンド | ||
| 6. | 断熱抵抗 | 500VDC | ¥100 | MΩ | |||
| 7. | 動作温度範囲 | / | / | -30歳 | / | +105 | °C |
乾燥型・固体型壁の設置
ミンコヒート 0.5M2 双導体電気床暖房マット 床暖房キット
抵抗対温度表
| R-T 変換表 | ||||||||
| R25=10KΩ±1% B25/50=3950K±1% | ||||||||
| T/°C | Rmin | Rcen | Rmax | T/°C | Rmin | Rcen | Rmax | |
| -40歳 | 335.811 | 351.495 | 367.875 | - 5 | 41.735 | 42.774 | 43.834 | |
| -39歳 | 314.029 | 328.472 | 343.546 | -4 | 39.599 | 40.563 | 41.547 | |
| -38歳 | 293.803 | 307.110 | 320.988 | -3 | 37.586 | 38.480 | 39.392 | |
| -37歳 | 275.015 | 287.279 | 300.060 | -2 | 35.686 | 36.517 | 37.363 | |
| -36歳 | 257.552 | 268.859 | 280.635 | -1 | 33.894 | 34.665 | 35.450 | |
| -35歳 | 241.313 | 251.741 | 262.595 | 0 | 32.203 | 32.919 | 33.646 | |
| -34歳 | 226.204 | 235.826 | 245.832 | 1 | 30.607 | 31.270 | 31.945 | |
| -33歳 | 212.141 | 221.021 | 230.250 | 2 | 29.099 | 29.715 | 30.340 | |
| -32歳 | 199.044 | 207.242 | 215.757 | 3 | 27.674 | 28.246 | 28.826 | |
| -31歳 | 186.841 | 194.412 | 202.270 | 4 | 26.328 | 26.858 | 27.396 | |
| -30歳 | 175.465 | 182.460 | 189.714 | 5 | 25.055 | 25.547 | 26.045 | |
| -29歳 | 164.856 | 171.320 | 178.019 | 6 | 23.851 | 24.307 | 24.769 | |
| -28歳 | 154.957 | 160.932 | 167.120 | 7 | 22.712 | 23.135 | 23.563 | |
| -27歳 | 145.716 | 151.241 | 156.959 | 8 | 21.634 | 22.026 | 22.423 | |
| -26歳 | 137.086 | 142.196 | 147.481 | 9 | 20.614 | 20.977 | 21.345 | |
| -25歳 | 129.022 | 133.750 | 138.636 | 10 | 19.650 | 19.987 | 20.327 | |
| -24歳 | 121.485 | 125.859 | 130.378 | 11 | 18.733 | 19.044 | 19.359 | |
| -23歳 | 114.435 | 118.485 | 122.665 | 12 | 17.865 | 18.154 | 18.445 | |
| -22歳 | 107.840 | 111.589 | 115.457 | 13 | 17.043 | 17.310 | 17.579 | |
| -21歳 | 101.667 | 105.139 | 108.718 | 14 | 16.264 | 16.510 | 16.759 | |
| -20歳 | 95.886 | 99.102 | 102.415 | 15 | 15.524 | 15.752 | 15.982 | |
| -19 | 90.471 | 93.450 | 96.518 | 16 | 14.823 | 15.034 | 15.246 | |
| -18歳 | 85.395 | 88.156 | 90.997 | 17 | 14.157 | 14.352 | 14.548 | |
| -17歳 | 80.636 | 83.195 | 85.826 | 18 | 13.525 | 13.705 | 13.885 | |
| -16歳 | 76.173 | 78.544 | 80.982 | 19 | 12.925 | 13.090 | 13.257 | |
| -15歳 | 71.984 | 74.183 | 76.441 | 20 | 12.354 | 12.507 | 12.660 | |
| -14歳 | 68.052 | 70.091 | 72.184 | 21 | 11.813 | 11.953 | 12.094 | |
| -13歳 | 64.359 | 66.250 | 68.189 | 22 | 11.298 | 11.427 | 11.557 | |
| -12 | 60.889 | 62.643 | 64.441 | 23 | 10.808 | 10.927 | 11.046 | |
| -11 | 57.628 | 59.255 | 60.922 | 24 | 10.342 | 10.452 | 10.561 | |
| -10 | 54.562 | 56.071 | 57.617 | 25 | 9.900 | 10.000 | 10.100 | |
| -9 | 51.677 | 53.078 | 54.511 | 26 | 9.470 | 9.570 | 9.670 | |
| -8 | 48.963 | 50.263 | 51.592 | 27 | 9.061 | 9.161 | 9.260 | |
| -7 | 46.408 | 47.614 | 48.847 | 28 | 8.672 | 8.771 | 8.871 | |
| -6 | 44.002 | 45.121 | 46.264 | 29 | 8.302 | 8.401 | 8.499 | |
| R-T 変換表 | ||||||||
| R25=10KΩ±1% B25/50=3950K±1% | ||||||||
| T/°C | Rmin | Rcen | Rmax | T/°C | Rmin | Rcen | Rmax | |
| 30 | 7.950 | 8.048 | 8.146 | 67 | 1.881 | 1.932 | 1.984 | |
| 31 | 7.615 | 7.712 | 7.809 | 68 | 1.817 | 1.866 | 1.917 | |
| 32 | 7.295 | 7.391 | 7.488 | 69 | 1.754 | 1.803 | 1.852 | |
| 33 | 6.991 | 7.086 | 7.182 | 70 | 1.695 | 1.742 | 1.790 | |
| 34 | 6.702 | 6.795 | 6.890 | 71 | 1.637 | 1.684 | 1.731 | |
| 35 | 6.425 | 6.518 | 6.612 | 72 | 1.582 | 1.627 | 1.674 | |
| 36 | 6.162 | 6.254 | 6.346 | 73 | 1.529 | 1.573 | 1.619 | |
| 37 | 5.911 | 6.001 | 6.092 | 74 | 1.478 | 1.521 | 1.566 | |
| 38 | 5.672 | 5.761 | 5.850 | 75 | 1.429 | 1.471 | 1.515 | |
| 39 | 5.443 | 5.531 | 5.619 | 76 | 1.382 | 1.423 | 1.466 | |
| 40 | 5.225 | 5.311 | 5.398 | 77 | 1.336 | 1.377 | 1.419 | |
| 41 | 5.017 | 5.102 | 5.188 | 78 | 1.293 | 1.332 | 1.373 | |
| 42 | 4.818 | 4.902 | 4.986 | 79 | 1.251 | 1.289 | 1.329 | |
| 43 | 4.628 | 4.710 | 4.794 | 80 | 1.210 | 1.248 | 1.287 | |
| 44 | 4.447 | 4.528 | 4.609 | 81 | 1.171 | 1.208 | 1.246 | |
| 45 | 4.274 | 4.353 | 4.433 | 82 | 1.134 | 1.170 | 1.207 | |
| 46 | 4.108 | 4.186 | 4.265 | 83 | 1.098 | 1.133 | 1.170 | |
| 47 | 3.950 | 4.026 | 4.104 | 84 | 1.063 | 1.097 | 1.133 | |
| 48 | 3.799 | 3.874 | 3.950 | 85 | 1.029 | 1.063 | 1.098 | |
| 49 | 3.654 | 3.728 | 3.802 | 86 | 0.997 | 1.030 | 1.064 | |
| 50 | 3.515 | 3.588 | 3.661 | 87 | 0.966 | 0.998 | 1.032 | |
| 51 | 3.383 | 3.454 | 3.526 | 88 | 0.936 | 0.968 | 1.000 | |
| 52 | 3.256 | 3.326 | 3.396 | 89 | 0.907 | 0.938 | 0.970 | |
| 53 | 3.135 | 3.203 | 3.272 | 90 | 0.879 | 0.909 | 0.941 | |
| 54 | 3.019 | 3.085 | 3.153 | 91 | 0.852 | 0.882 | 0.912 | |
| 55 | 2.907 | 2.973 | 3.039 | 92 | 0.826 | 0.855 | 0.885 | |
| 56 | 2.801 | 2.865 | 2.930 | 93 | 0.801 | 0.829 | 0.859 | |
| 57 | 2.699 | 2.761 | 2.825 | 94 | 0.777 | 0.805 | 0.833 | |
| 58 | 2.601 | 2.662 | 2.724 | 95 | 0.753 | 0.781 | 0.809 | |
| 59 | 2.507 | 2.567 | 2.628 | 96 | 0.731 | 0.758 | 0.785 | |
| 60 | 2.417 | 2.476 | 2.535 | 97 | 0.709 | 0.735 | 0.762 | |
| 61 | 2.330 | 2.388 | 2.447 | 98 | 0.688 | 0.714 | 0.740 | |
| 62 | 2.248 | 2.304 | 2.361 | 99 | 0.668 | 0.693 | 0.719 | |
| 63 | 2.168 | 2.223 | 2.280 | 100 | 0.648 | 0.673 | 0.698 | |
| 64 | 2.092 | 2.146 | 2.201 | 101 | 0.629 | 0.653 | 0.678 | |
| 65 | 2.019 | 2.072 | 2.126 | 102 | 0.611 | 0.635 | 0.659 | |
| 66 | 1.949 | 2.000 | 2.053 | 103 | 0.593 | 0.616 | 0.640 | |
床センサー探査機とは何か? どのように動作する?
床温度のモニタリングのために床に設置されたセンサーの探査機を使用するように配置する必要があります.これは,走行温度を制御する最も正確な方法であり,あなたのエネルギー請求書にポジティブな影響を与える.
センサー探査機は長さ3m,厚さ4mmで,パイプ管内,床または隔熱板の溝に配置する必要があります.センサーケーブル (0.75mmのツインコアフレックスを使用) を最大50mまで延長することができます.
管の直径は11mmで,必要に応じて取り除くか交換を容易にするために使用すべきである.
Sensor probes should always be installed in a clear area of the floor (internal doorways are a good spot) away from any other hot or cold influence such as hot water pipes or large glazed elevations and never under a rug敷き布団は保温剤として 床の熱を保ち 温度を上げます
サーモスタットは床の最も熱い部分だけを監視しているので 床の残りの部分も冷たいままになります
本物のセンサーはケーブル端のモジュール内にあり 床の温度を常に監視することで動作します
温度データは 温度計に送信されます 温度計は 既定のスケジュールで動作すると 自動的に 必要な床温度を維持します
床 の センサー を 設置 する 3 つの 助言
