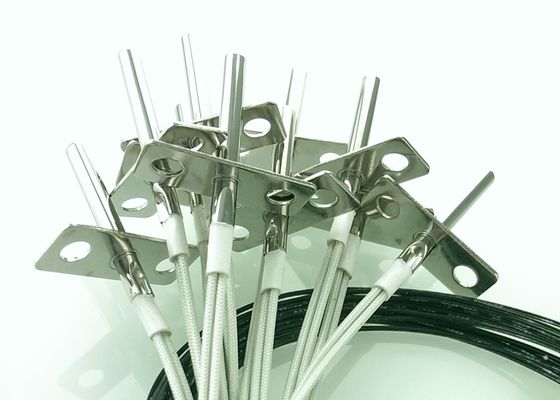

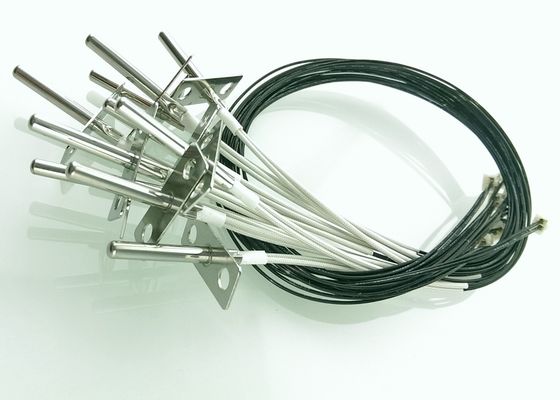

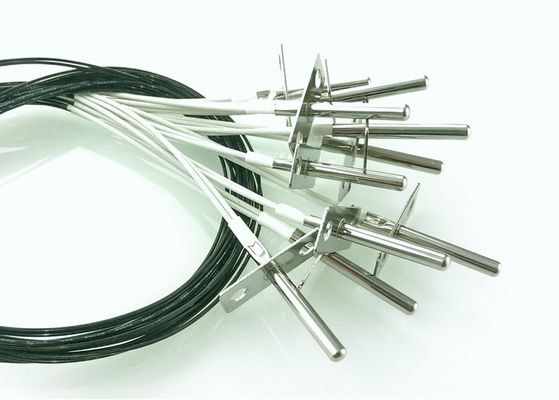

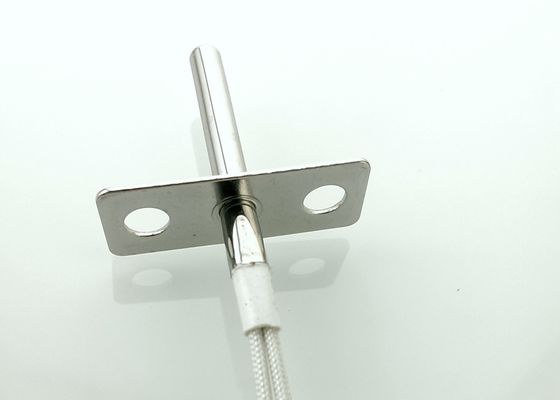

高温キッチンアイド 冷蔵庫 レンジオーブン 探査機 マイクロ温度センサー 100K 3950 4x50mmステンレス鋼
記述
温度探査機で 焼肉や家禽を 好きな温度に調理できます 肉が熟したかどうか 推測する作業は ありませんオーブンをセットして焼く温度探査機を使用すると,内部温度が100°Fに達するとディスプレイに表示されます.
ほら ほら
ダウンロード________ について
サイズ(mm)
| はい | 構成要素 | 材料と仕様 | Q'TY | 警告 |
| 1. | 住宅 | ø4×50+12×20 ステンレス鋼 | 1 | |
| 2. | エレメント | R25=100KΩ±1% B25/50=3950K±1% DD | 1 | |
| 3. | ワイヤ | UL3122# 24AWG 200°C 300V L=800mm | 2 | ホワイト |
| 4. | ケース | ø4 60±5 ガラス繊維管 | 1 | ホワイト |
| 5. | ターミナル | 皮を剥がすチンの塗装 |
| はい | ポイント | サイン | 試験条件 | ミン | 正常値 | マックス | ユニット |
| 1. | 耐性 25°C | R25 |
Ta=200±0.05°C PT¥0.1mw |
9.9 | 10 | 10.1 | KΩ |
| 2. | B 値 | B25/50 | |
3910.5 | 3950 | 3989.5 | k |
| 3. | 消耗因子 | σ | Ta=25±0.5°C | 2.5 | / | mw/°C | |
| 4. | 時間定数 | τ | Ta=25±0.5°C | / | / | 20 | 秒数 |
| 5. | 断熱抵抗 | / | 500VDC | 100 | / | / | MΩ |
| 6. | 電圧に耐える | / | 1500V AC (3mA) | 5 | / | / | セカンド |
| 7. | 動作温度範囲 | / | / | -10 | / | +200 (頭) | °C |
|
|
|
|
|
| はい | ポイント | 技術要求事項 | 試験条件と方法 |
| 1. | 高温テスト |
DR/R25£±3%
DB/B£±3%
抵抗電圧で変化がない インスルーション性能 損傷のない外見 |
200±5°C,500±24hで電源,DC0.2mA |
| 2. | 低温 | -10±5°C 500±24時間電源 DC0.2mA | |
| 3. | 湿度テストに耐える | 温度は55±2°C,90%~95%RHで240±24時間保存する | |
| 4. | 温度サイクル試験 | 20°C×30分→室温×10分→100°Cの水で×30分→室温×10分 10サイクル | |
| 5 | 負荷電化試験 | DC1mAで 500時間室温で湿気 | |
| 6 | 張力試験 | 2kgの力をかけると1分かかります | |
| 7 | 落下試験 | 1m,10サイクルからコンクリートの床に自由転落. | |
| 8 | 振動試験 | 周波数範囲:1055HZ 全幅1.52mm 1サイクル1分,方向と時間 X,Y,Z軸2時間 | |
| 9 | 曲がりテスト | ワイヤとエポキシ樹脂を180°に曲がる.前後10回 |
オーブンの温度センサーをどうやってチェックしますか.
電子制御オーブンのエラーメッセージは,オーブンセンサーの故障が原因である.また,F1,F2,F5,F10,F30,F31,F3-E0,F3-E1,F3-E2,F3-E3E0-F3,E1-F3,E2-F3とE3-F3のエラーメッセージだけでなく,制御装置の温度表示が間違っているだけです.
センサー探査機そのものが F3 または F4 の故障コードの原因である場合も,それは確実ではありません.コントロールとセンサーの間のワイヤリングハーネスの問題や電子制御そのものは,いずれも同じエラーコードが表示される可能性があります誤差を修正するために,誤差の本当の原因を特定する必要があります.
ほとんどのオーブンセンサーには,オーブン空洞内部の裏壁に固定されたマウントプレートがあります.その固定プレートは,通常,それを保持するために,それを裏のオーブンの内面にそれを通る2つのスクリューによって位置に保持されています.
オーブン センサー の テスト
センサーのテストは,問題が発生している間に行わなければなりません.オーブンの機能が選択された直後に問題が発生し,加熱が開始される前にも,センサーそのものがスペックに適合しているか確認するためにテストすることができます.現在使用されている最も一般的なオーブンのセンサーは,室温で約1080オームを測定する必要があります詳細な温度/抵抗グラフについては下記を参照してください.
電源が装置から切断されたら(やってる)はいセンサーのマウントスクリューを外すことができます.プロセスでスクリューヘッドを剥がさないように良いスクリュードライバーを使用されていることを確認してください.
固定螺栓を外すと,センサーは (少なくともわずかに) オーブンの空洞に引っ張ることができるはずです.オーブンの穴の裏側にある穴を通ってそれを取得するために操作する必要があります.センサーワイヤの端末にアクセスし,抵抗テストを実行するために接続を切断することができます.
いくつかのレンジとオーブンのモデルでは,オーブンのセンサーがオーブンの内側から裏側から挿入される可能性があります.センサーを装着するスクリューヘッドがオーブンの空洞内側から見えなければ,レンジまたはオーブンのバックパネルは,センサーの取り付けとハーネスのコネクタにアクセスし,それをテストし交換するために取り除く必要があるかもしれません.オーブン内蔵で,その装置を箱から外すことも必要かもしれません.
センサー接続がアクセスできれば,R x 10 OhmまたはR x 1K Ohmスケールでオームメーターを設定し,センサーのコネクタブロックの2つの金属端末の間をテストします.
エラー メッセージ ~ 使用中のみ ~
誤差メッセージ (または誤った温度表示) が使用中にのみ表示される場合,オーブンが熱い状態でテストのためにセンサーを外そうとするのは危険です.この場合,センサー回路のワイヤが電子制御に固定されている場所を見つけることは,その時点でテストを実行するために必要になります.
電子制御装置の接続へのアクセス方法は,特定の装置の設計に依存します.制御に接続する場所が紫色になりますが,特定の装置の配線図を確認してください.
オーブン に オーブン 温度計 を 設置 し,問題 が 発生 する まで 装置 を 操作 する.オーブンが 少なくとも 二 回 自動 に オン・オフ サイクル を する よう に する.装置から電力を切断する(やってる)はい制御装置にアクセスし センサーの電線を隔離して センサー回路の抵抗を測定します測定値は,様々なオーブンの温度で,次の図に示されている値に近いものでなければなりません..
| オーブンセンサーの一般的な近似値 | |
|---|---|
| 温度 (F/C) | 抵抗 (オム) |
| 70°F / 21°C | 1080+/−49 |
| 100°F / 37.7°C | - 1143 +/-60 |
| 250°F / 121°C | -1453 +/-89 |
| 350°F / 176.6°C | -1654 +/108 |
| 450°F / 232°C | -1852 +/-135 |
| 温度は55°F / 287.7°C | 2047+1/158 |
| 摂氏650°F / 343.3°C | -2237 +/-185 |
| 900°F / 482.2°C | -2697 +/-244 |
| 古いGEセンサーには適用されない | |
上記の図から大きく異なる場合 センサーは疑わしいかもしれませんが 配線帯はまだ可能性があります制御接続で再びセンサー回路抵抗を測定この2つのテストが同じ値を測定した場合,センサーが最も可能性のある罪人であることを残す.
注記
ケンモアシリーズのいくつかのモデルは,オーブンのセンサーへの配線帯に熱ファイューズがあります.その故障は,センサー自体または配線帯ではなくF3故障コードに責任を負う可能性があります.その可能性のために範囲の配線図を確認してくださいこの追加的な安全装置を使用するモデルでは,制御コンソール内にあります.
おすすめ
通常,交換センサーは,元のセンサーと同じプラグインコネクタを持っていない.そのような場合,ワイヤはセラミックワイヤナッツを使用して切断し,結合する必要があります.プラスチック の 代わりに 陶器 や ポルセラン の ワイヤー の ナッツ を 使う こと に よっ て,その ナッツ は オーブンの 熱 で 溶かさ ない こと が 保証 さ れ ます特に自己清潔モデルでは
