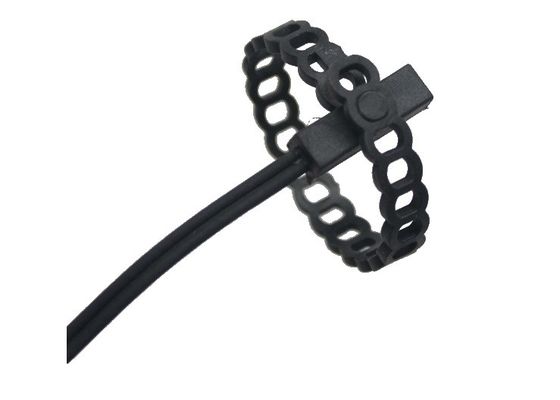

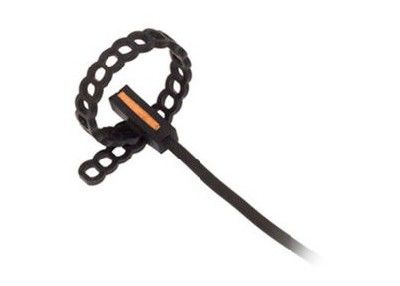

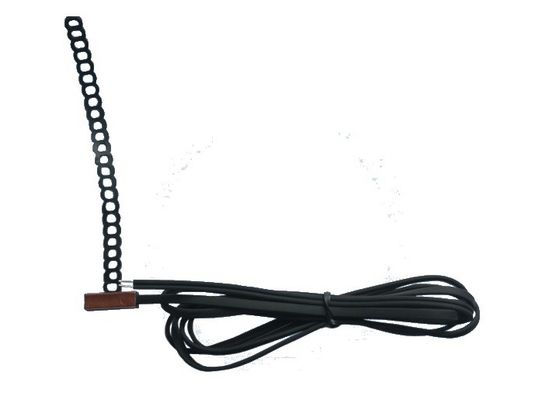

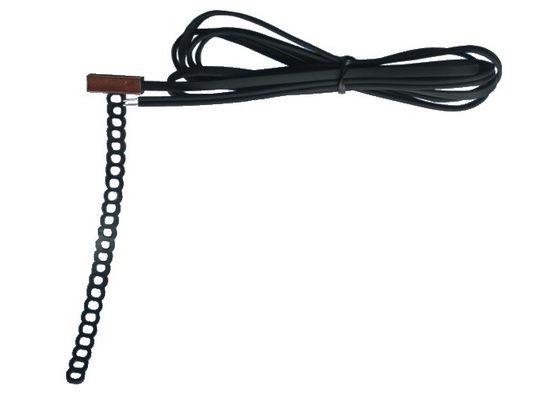

形成されたIP67に管のクリップ式の塗布のための銅管が付いているリングTPE NTCの温度の調査2MTの革紐を防水して下さい
記述
、熱可塑性のゴム製場合および銅管が付いている管の測定のために適したそれは速い応答時間と保護程度間の最もよい妥協です。容易で、速い土台および取り外しを可能にすること。この調査は顧客の要求でカスタマイズ可能です。
適用分野
ヒート ポンプ
熱すること
熱湯ヒーター
技術的なデータ
| 温度較差 | （- 50+110の） °C |
| 保護のある程度 | IP67 |
| センサー | NTC-PTC-PT100-PT1000- （より多くのセンサーは要求あり次第利用できます） |
| 場合材料 | Thermplasticのゴムおよび銅 |
| ケーブル材料 | TPE |
| ターミナル | 、ピン錫メッキされて、コネクター（他のターミナルは要求あり次第利用できます） |
| 応答時間 | 約15秒（構成に従って） |
| 印が付いていること | ケーブル、ラベルのレーザーの印（要求あり次第カスタマイズ可能な） |
| NTCのサーミスター | R25:10K±1%、B25/85:3977±1% |
| 収容 | 6*20mmの銅版 |
| 導線 | 平らなAWG26*2C TPE （Bのタイプ） |
| 誘電正接 | 約2 mW/C |
| 抵抗電圧（秒。） | 1500VAC 2Sec。 |
| 絶縁抵抗（MΩ） | 500VDC、≧100 |
サイズ（mm）
5つのタイプの温度検出器
1.熱電対:それは1つの端に2つの異なった金属の結合によってなされるタイプの温度検出器です。結合された端は熱い接続点と言われます。これらの異なった金属のもう一方の端は冷たい端か冷たい接続点と言われます。冷たい接続点は熱電対材料の最後のポイントで実際に形作られます。熱い接続点と冷たい接続点間の温度差があれば、小さい電圧は作成されます。この電圧はEMF （起電力）と言われ、温度を示すために測定され、次々と使用することができます。
2。 RTDは抵抗が温度と変わる温度の感知装置です。通常ニッケルか銅からなされる装置が珍しくないけれどもプラチナから造られて、RTDsはワイヤー傷、薄膜のような多くの異なった形を取ることができます。RTDを渡る抵抗を測定するためには、一定した流れを加え、生じる電圧を測定し、そしてRTDの抵抗を定めて下さい。温度へのRTDsの展示物のかなり線形抵抗は作動の地域に曲がり、どの非直線性でも非常に予想でき、反復可能です。温度を測定するPT100 RTDの評価板使用表面の台紙RTD。外的な2つ、3つまたは4ワイヤーPT100はまた遠隔地域の測定の温度と関連付けることができます。RTDsは一定した流れ源を使用して偏りのあります。電力損失による自己熱を減らすため現在の大きさは適度に低い。図で示されている回路は参照の電圧一定した流れ源の使用、1つのアンプおよびPNPのトランジスターです。
3.Thermistors:RTDに類似した、サーミスターは抵抗が温度と変わる温度の感知装置です。しかしサーミスターは半導体材料からなされます。抵抗はRTDと同じように断固としたですが、サーミスターは非常に非線形抵抗を対温度のカーブ表わします。従って、サーミスターの動作範囲で私達は非常に小さい温度変化については大きい抵抗の変更を見ることができます。これは感度が高い装置のために、セット・ポイント適用にとって理想的作ります。
4.Semiconductorセンサー:それらは電圧出力、現在の出力、デジタル出力、抵抗の出力のような異なったタイプにケイ素およびダイオードの温度検出器分類されます。現代半導体の温度検出器は高精度提供し、約+150°C.の内部アンプへの55°Cの動作範囲上の高い直線性は10mV/°C.のような便利な価値に出力を、量ることができます。それらは広い温度較差の熱電対のための冷た接続点の補償回路にまた有用です。このタイプの温度検出器についての報告書の細部は次与えられます。
