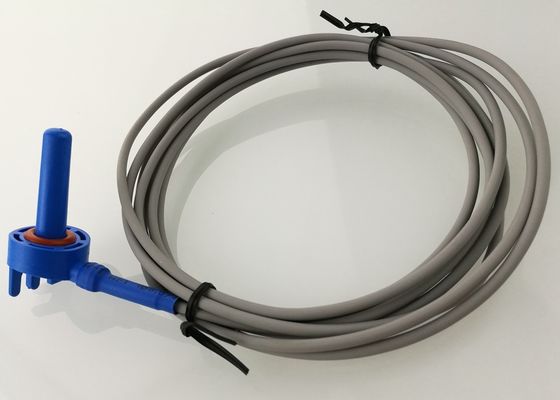

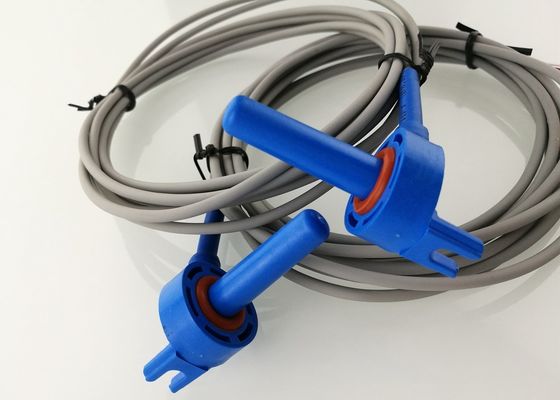

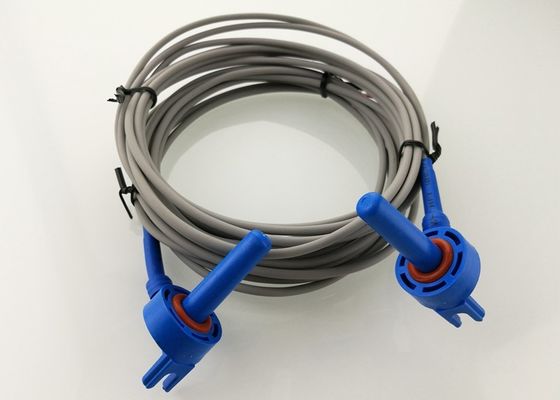

水10フィート ケーブルの取り替えのプールの鉱泉のオートメーションの制御システムおよびポンプを搭載する太陽マイクロ温度検出器10Kを乾燥して下さい

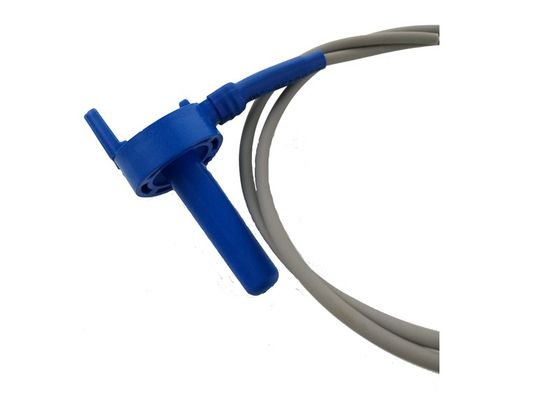

記述
この空気/水/太陽温度検出器はPentair IntelliTouch、EasyTouch、SunTouch、Compoolのプールおよび鉱泉の自動制御システムと使用するようにおよびまたプールおよび鉱泉のヒーター ポンプとPentairのミニマックス法と互換性がある設計されています。10Kオームのサーミスター、ケーブル10フィートを含んでいます。
____________________________________________________________________________
Download______
次元（mm）
材料
| いいえ | 部品 | 材料および指定 | Q'TY | 注目 |
| a | 要素 | R25=10KΩ±1% B25/85=3977K±1% B25/100=3995±1% | 1 | |
| b | 収容 | プラスチック ハウジング | 1 | 青い |
| c | コーティング | 熱的に伝導性のエポキシ | ||
| d | 導線 |
TPE AWG24 （0.5mm*2C） OD3.3mm （赤くおよび白い） （除去されるが、錫メッキされない両端） |
1 | 灰色 |
| e | 包装 | 熱-縮みやすい包装（Ф7+Ф8） | 3 | 青い |
性能
| いいえ | 項目 | 印 | テスト条件 | 最少。 | 正常な価値 | 最高。 | 単位 |
| I | 25℃の抵抗 | R25 |
Ta=25±0.05℃ PT≦0.1mw |
9.900 | 10.000 | 10.100 | kΩ |
| II | Bの価値 | B25/85 | 3937.3 | 3977.0 | 4016.7 | k | |
| B25/100 | 3955.05 | 3995 | 4034.95 | ||||
| III | 誘電正接 | σ | Ta=25±0.5℃ | 2.5 | / | mw/℃ | |
| IV | 時定数 | τ | Ta=25±0.5℃ | / | / | 15 | 秒 |
| VI | 絶縁抵抗 | / | 500VDC | 100 | / | / | MΩ |
| VII | 抵抗電圧 | / | 1500V AC | 5 | / | / | 秒 |
| VIII。 | 作動temp.range | / | / | -40 | / | +105 | ℃ |
信頼度試験
| いいえ | 項目 | 技術的要求事項 | テスト条件および方法 |
| 1。 | 高温。テスト |
DR/R25£±3%
DB/B£±3%
抵抗電圧の変更無し、 Insalutionの性能。 損傷のない出現。 |
105±5℃の500±24 hrs、DC0.2mAの力 |
| 2。 | 低温。tes | -40±5℃の500±24 hrs、DC0.2mAの力 | |
| 3。 | 湿気テストに耐えて下さい | 環境55±2℃、500±24 hrsのための90%-95%RHで貯えて下さい | |
| 4。 | 臨時雇用者。周期テスト | – 100℃ water×30min→Room temp.×10min 10周期の20℃×30min→Room temp.×10min→ | |
| 5 | 負荷はテストを充電します | DC1mA、部屋の臨時雇用者の500hrsの力。そして湿気のある。 | |
| 6 | 抗張テスト | 力2つのkgの適用することは1 min.を持続させます。 | |
| 7 | 落下試験 | 高さ1Mの10周期から具体的な床への落下を解放して下さい。 | |
| 8 | 振動試験 | 周波数範囲:10~55HZは広さ1.52mmを1つの周期1つの分、方向および回X、YのZのaxs 2Hrそれぞれ合計します。 | |
| 9 | 折り曲げ試験 | くねり180°bindingの場所のワイヤーおよびエポキシ樹脂。あちこちに10回 |
利点
あなたのプールを正しいセンサーとの涼しく、快適な温度保って下さい!このアフター・マーケットの温度検出器は水、空気、またはPentairのIntelliTouch、EasyTouchおよびSunTouchののために太陽臨時雇用者センサーとしてプールの制御システム使用することができます。
Temeperatureマイクロ センサーはクランプが付いている管に水温を測定するために紐で縛ることができますか氷結の保護として使用のための気温を測定するのにまたはまた使用することができます。温度検出器はまた条件が太陽電池パネルに水を送って右いつであるか定めるためにパネルの近くで温度を検出するように太陽電池パネルの近くに、置かれる太陽センサーとして使用されます。Temeperatureマイクロ センサーは太陽電池パネルがコントローラーから遠くに取付けられる時内部家のパネルに接続するために10のft 2ワイヤー ケーブルをまたは含んでいます。
特徴
•水/空気/太陽- AquaLink RSは水、空気、および太陽の3つまでの温度検出器にターミナルを、とりわけ提供します
•10Kオームのサーミスター
•黄道帯、Jandyおよびポラリス制御と互換性がある
•両立性:PentairのIntelliTouch、EasyTouchおよびSunTouchシステム
•取り替えます:Pentair 520272、TS5TおよびSTS5T （赤くおよび黒いワイヤー）
•10KオームNTCのサーミスター、コード10フィートを、1 Oリング含んでいます
機能
へ水温センサーとして使用するため:ホース留め金を使用してあなたのプールのフィルター ポンプとフィルター間の管の小さい開始にセンサーを挿入して下さい。
へ気温センサーとして使用するため:陰のそしてエアコン、モーターおよび他の熱源からのパワー・センターの外の外気にセンサーを取付けて下さい。
へ太陽温度検出器として使用するため:センサーをunglazedパネルのための太陽電池パネルの隣で留めるか、または艶をかけられたパネルのためのコレクターと艶出しの間で中断して下さい。
抵抗対温度の図表
| R-Tの換算表 | |||||||
| R25=10.00KΩ±1%B25/85=3977K±1% | |||||||
| T/℃ | Rmin | Rcen | Rmax | T/℃ | Rmin | Rcen | Rmax |
| -40 | 352.8365 | 337.2659 | 322.3502 | -2 | 36.9010 | 36.0700 | 35.2541 |
| -39 | 329.7864 | 315.4439 | 301.6950 | -1 | 35.0328 | 34.2614 | 33.5037 |
| -38 | 308.3974 | 295.1810 | 282.5028 | 0 | 33.2701 | 32.5542 | 31.8505 |
| -37 | 288.5391 | 276.3558 | 264.6605 | 1 | 31.6065 | 30.9421 | 30.2886 |
| -36 | 270.0923 | 258.8572 | 248.0646 | 2 | 30.0358 | 29.4192 | 28.8125 |
| -35 | 252.9476 | 242.5831 | 232.6201 | 3 | 28.5523 | 27.9802 | 27.4169 |
| -34 | 237.0049 | 227.4402 | 218.2397 | 4 | 27.1507 | 26.6199 | 26.0970 |
| -33 | 222.1724 | 213.3428 | 204.8436 | 5 | 25.8260 | 25.3337 | 24.8483 |
| -32 | 208.3658 | 200.2120 | 192.3580 | 6 | 24.5736 | 24.1170 | 23.6666 |
| -31 | 195.5077 | 187.9756 | 180.7156 | 7 | 23.3891 | 22.9658 | 22.5479 |
| -30 | 183.5270 | 176.5670 | 169.8540 | 8 | 22.2685 | 21.8761 | 21.4885 |
| -29 | 172.3586 | 165.9252 | 159.7160 | 9 | 21.2081 | 20.8444 | 20.4849 |
| -28 | 161.9422 | 155.9939 | 150.2490 | 10 | 20.2041 | 19.8672 | 19.5340 |
| -27 | 152.2226 | 146.7212 | 141.4044 | 11 | 19.2534 | 18.9414 | 18.6326 |
| -26 | 143.1489 | 138.0594 | 133.1376 | 12 | 18.3529 | 18.0640 | 17.7779 |
| -25 | 134.6743 | 129.9646 | 125.4071 | 13 | 17.4995 | 17.2322 | 16.9673 |
| -24 | 126.7556 | 122.3962 | 118.1750 | 14 | 16.6906 | 16.4434 | 16.1982 |
| -23 | 119.3529 | 115.3168 | 111.4061 | 15 | 15.9237 | 15.6951 | 15.4683 |
| -22 | 112.4294 | 108.6918 | 105.0679 | 16 | 15.1963 | 14.9851 | 14.7753 |
| -21 | 105.9514 | 102.4893 | 99.1304 | 17 | 14.5062 | 14.3111 | 14.1173 |
| -20 | 99.8874 | 96.6799 | 93.5660 | 18 | 13.8512 | 13.6713 | 13.4923 |
| -19 | 94.2086 | 91.2363 | 88.3489 | 19 | 13.2295 | 13.0636 | 12.8984 |
| -18 | 88.8881 | 86.1332 | 83.4553 | 20 | 12.6391 | 12.4862 | 12.3340 |
| -17 | 83.9013 | 81.3474 | 78.8634 | 21 | 12.0784 | 11.9376 | 11.7973 |
| -16 | 79.2252 | 76.8573 | 74.5527 | 22 | 11.5455 | 11.4161 | 11.2870 |
| -15 | 74.8386 | 72.6428 | 70.5043 | 23 | 11.0392 | 10.9203 | 10.8015 |
| -14 | 70.7220 | 68.6854 | 66.7008 | 24 | 10.5578 | 10.4487 | 10.3396 |
| -13 | 66.8571 | 64.9680 | 63.1259 | 25 | 10.1000 | 10.0000 | 9.9000 |
| -12 | 63.2271 | 61.4745 | 59.7645 | 26 | 9.6730 | 9.5731 | 9.4732 |
| -11 | 59.8164 | 58.1903 | 56.6027 | 27 | 9.2664 | 9.1667 | 9.0671 |
| -10 | 56.6104 | 55.1015 | 53.6274 | 28 | 8.8791 | 8.7797 | 8.6806 |
| -9 | 53.5956 | 52.1953 | 50.8265 | 29 | 8.5100 | 8.4112 | 8.3127 |
| -8 | 50.7597 | 49.4601 | 48.1889 | 30 | 8.1583 | 8.0601 | 7.9623 |
| -7 | 48.0908 | 46.8846 | 45.7041 | 31 | 7.8230 | 7.7256 | 7.6286 |
| -6 | 45.5783 | 44.4588 | 43.3624 | 32 | 7.5033 | 7.4067 | 7.3107 |
| -5 | 43.2121 | 42.1730 | 41.1546 | 33 | 7.1984 | 7.1027 | 7.0077 |
| -4 | 40.9829 | 40.0183 | 39.0725 | 34 | 6.9074 | 6.8129 | 6.7189 |
| -3 | 38.8819 | 37.9865 | 37.1081 | 35 | 6.6298 | 6.5363 | 6.4435 |
| R-Tの換算表 | |||||||
| R25=10.00KΩ±1%B25/85=3977K±1% | |||||||
| T/℃ | Rmin | Rcen | Rmax | T/℃ | Rmin | Rcen | Rmax |
| 36 | 6.3648 | 6.2725 | 6.1809 | 74 | 1.5759 | 1.5313 | 1.4878 |
| 37 | 6.1119 | 6.0207 | 5.9303 | 75 | 1.5246 | 1.4809 | 1.4384 |
| 38 | 5.8703 | 5.7804 | 5.6913 | 76 | 1.4752 | 1.4325 | 1.3909 |
| 39 | 5.6395 | 5.5509 | 5.4631 | 77 | 1.4277 | 1.3859 | 1.3452 |
| 40 | 5.4190 | 5.3317 | 5.2453 | 78 | 1.3819 | 1.3410 | 1.3012 |
| 41 | 5.2083 | 5.1223 | 5.0373 | 79 | 1.3378 | 1.2978 | 1.2589 |
| 42 | 5.0069 | 4.9223 | 4.8386 | 80 | 1.2954 | 1.2562 | 1.2181 |
| 43 | 4.8143 | 4.7311 | 4.6488 | 81 | 1.2544 | 1.2161 | 1.1789 |
| 44 | 4.6301 | 4.5483 | 4.4675 | 82 | 1.2150 | 1.1775 | 1.1411 |
| 45 | 4.4539 | 4.3735 | 4.2941 | 83 | 1.1770 | 1.1403 | 1.1047 |
| 46 | 4.2854 | 4.2064 | 4.1284 | 84 | 1.1404 | 1.1045 | 1.0696 |
| 47 | 4.1241 | 4.0465 | 3.9699 | 85 | 1.1051 | 1.0699 | 1.0358 |
| 48 | 3.9697 | 3.8935 | 3.8183 | 86 | 1.0710 | 1.0367 | 1.0033 |
| 49 | 3.8218 | 3.7470 | 3.6733 | 87 | 1.0382 | 1.0045 | 0.9719 |
| 50 | 3.6803 | 3.6069 | 3.5346 | 88 | 1.0065 | 0.9736 | 0.9417 |
| 51 | 3.5447 | 3.4726 | 3.4017 | 89 | 0.9759 | 0.9437 | 0.9125 |
| 52 | 3.4147 | 3.3441 | 3.2746 | 90 | 0.9464 | 0.9149 | 0.8844 |
| 53 | 3.2903 | 3.2210 | 3.1528 | 91 | 0.9180 | 0.8871 | 0.8573 |
| 54 | 3.1709 | 3.1030 | 3.0362 | 92 | 0.8905 | 0.8603 | 0.8311 |
| 55 | 3.0565 | 2.9900 | 2.9245 | 93 | 0.8640 | 0.8345 | 0.8059 |
| 56 | 2.9469 | 2.8816 | 2.8175 | 94 | 0.8384 | 0.8095 | 0.7815 |
| 57 | 2.8417 | 2.7777 | 2.7149 | 95 | 0.8137 | 0.7854 | 0.7580 |
| 58 | 2.7408 | 2.6781 | 2.6166 | 96 | 0.7898 | 0.7621 | 0.7353 |
| 59 | 2.6439 | 2.5826 | 2.5224 | 97 | 0.7667 | 0.7396 | 0.7134 |
| 60 | 2.5510 | 2.4909 | 2.4320 | 98 | 0.7444 | 0.7179 | 0.6923 |
| 61 | 2.4618 | 2.4030 | 2.3452 | 99 | 0.7229 | 0.6969 | 0.6718 |
| 62 | 2.3762 | 2.3185 | 2.2621 | 100 | 0.7021 | 0.6767 | 0.6521 |
| 63 | 2.2940 | 2.2375 | 2.1822 | 101 | 0.6820 | 0.6571 | 0.6331 |
| 64 | 2.2150 | 2.1597 | 2.1056 | 102 | 0.6625 | 0.6382 | 0.6146 |
| 65 | 2.1392 | 2.0850 | 2.0321 | 103 | 0.6437 | 0.6199 | 0.5969 |
| 66 | 2.0663 | 2.0133 | 1.9615 | 104 | 0.6256 | 0.6022 | 0.5797 |
| 67 | 1.9963 | 1.9444 | 1.8937 | 105 | 0.6080 | 0.5851 | 0.5630 |
| 68 | 1.9289 | 1.8782 | 1.8285 | 106 | 0.5910 | 0.5686 | 0.5470 |
| 69 | 1.8642 | 1.8145 | 1.7660 | 107 | 0.5745 | 0.5526 | 0.5315 |
| 70 | 1.8020 | 1.7533 | 1.7059 | 108 | 0.5586 | 0.5371 | 0.5164 |
| 71 | 1.7421 | 1.6945 | 1.6481 | 109 | 0.5432 | 0.5222 | 0.5019 |
| 72 | 1.6846 | 1.6380 | 1.5925 | 110 | 0.5283 | 0.5077 | 0.4879 |
| 73 | 1.6292 | 1.5836 | 1.5391 | ||||
10K温度検出器はIntelliTouch EasyTouchおよびSunTouchのためのガイドを取付けます
適用:
IntelliTouch®、EasyTouch®およびSunTouch™システムと使用される温度検出器。このセンサーは水、空気、または太陽センサーとして使用されるかもしれません。
取り替えのキット（P/N CWFB0103FC-312XSP12）は下記のものを含んでいます:
QTY. 記述
1つの温度検出器、10K、10フィート。
1つのOリング
取付け:
水温センサーの取り替え
1. 古い水センサーをフィルター ポンプとフィルターの間にあって見つけて下さい。古いセンサーを取除き、新しいセンサー上のホース留め金を置き、そして管のまわりで穏やかにきつく締めて下さい。
注意:クランプを締め過ぎないで下さい。
2. コントロール パネルに負荷/パワー・センターの低電圧コンパートメントを通してケーブルに与えて下さい。ワイヤー1/4をinに除去して下さい。 そして水ねじ込み端子にセンサー ワイヤーを接続して下さい。
太陽温度検出器
1. unglazedパネルのために、太陽電池パネルの隣でセンサーを留めて下さい。 艶をかけられたパネルのために、コレクターと艶出し間のセンサーを中断して下さい。
2.コントロール パネルに負荷/パワー・センターの低電圧コンパートメントを通してケーブルに与えて下さい。ワイヤー1/4をinに除去して下さい。 そして太陽ねじ込み端子にセンサー ワイヤーを接続して下さい。
周囲の空気の温度（氷結の保護）センサー
1. 外気にセンサーを、エアコンからの影で覆われた区域で、取付けて下さい。コントロール パネルにケーブルのタイと垂直になることに留まる負荷/パワー・センターの低電圧コンパートメントを通してケーブルに与えて下さい。ワイヤー1/4をinに除去して下さい。 そして空気ねじ込み端子にセンサー ワイヤーを接続して下さい。
より多くの情報のために下記のようにイメージをつけて下さい:
| センサーの取付け | |
| イメージ1 | イメージ2 |
 |
|
| 水温センサーのためのトラブルシューティングのフロー チャート | |
| イメージ1 | イメージ2 |
 |
 |
