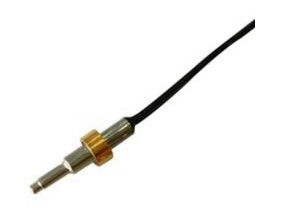

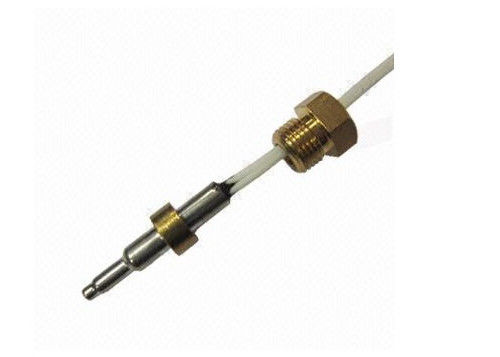

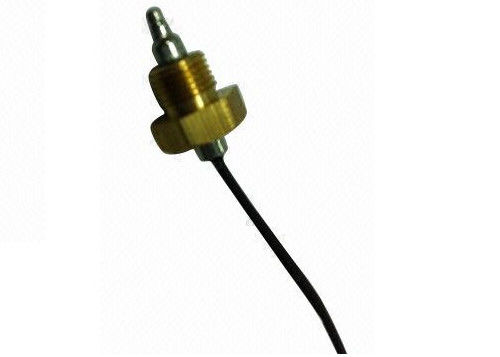

スタッドレスタイヤホイジング ブラスリング サーミストア NTC 温度センサー 100KOhm 3950 給水器やコーヒーメーカー用
申請
車両冷却液センサー
電動水温器
小型の家電の制御装置 例えばボイラー,コーヒーメーカーなど
オーケストラ オーケストラ
ダウンロード_______ について
特徴
ステンレス鋼の外装
腐食耐性も優れている
小型の尖端の大きさ
液体浸水用アプリケーションの迅速な応答時間
オルタナティブ・ハイス,ワイヤ・マテリアルは 要求に応じて利用できます
尺寸図(mm)
| 違う | 材料 | 仕様 | 材料の質感 |
| 1. |
センサー要素
|
R25=100KΩ±1% B25/50=3950K±1% | |
| 2. | 住宅 |
3段階の弾丸箱と青銅のリング ¥6.8*3.4+¥4.0*23 |
SUS |
| 3. | エポキシ樹脂 | NZ-4 高温接着剤 黒 | |
| 4. | 熱で縮小できるチューブ | ¥1.0*10MM+2 | |
| 5. | ケーブル | UL1332 26AWG2C TS ブラック | PVC |
| 6. | ケーブルカバー | TPE | クー |
| 7. | コネクタ | 2P ホワイト | PVC |
電気性能
| シリアル番号 | ポイント | シンボル | 試験条件 | ミン | - そうでもない | マックス | ユニット |
| 1. | 耐性 25°C | R25 |
Ta=0±0.05°C PT¥0.1mw |
99 | 100 | 101 | kΩ |
| 2. | B 値 | B25/50 | 3910.5 | 3950 | 3989.5 | k | |
| 3. | 熱分散定数 | δ | T1=85±0.2°C,Ta=25±1°C | / | 3.0 | / | mw/°C |
| 4. |
熱時間定数 (水の中) |
τ | Ta=25±0.5°C 25°C−50°C/63.2% | / | 2 | / | 秒数 |
| 5. | 断熱試験 | / | 300VDC 1秒 | 100 | / | / | MΩ |
| 6. | 試練 に 耐える | / | AC1050V 3mA 2秒 | / | / | 5 | セカンド |
| 7. | 製品作業温度範囲 | / | / | -30歳 | / | +180 | °C |
適切な温度センサーを選択するには?
1抵抗値
2耐性 温度特性
3耐久性 耐久性 と 温度 耐久性
4動作温度
5設置と組立
6構成
7費用
8特別要件
抵抗値
NTC熱電阻は,通常25°Cでの抵抗値で指定または参照されます.しかし,作業温度範囲の極限の最小値と最大値の抵抗を考慮することは同様に重要です..
耐性 温度特性
熱電阻は,単一の温度点または温度範囲のいずれかの温度許容量または抵抗許容量で指定することができる.
構成
NTC サーミストールは,裸のディスク,裸のチップ,ガラスで覆われたビーズ,放射線電線,薄膜,表面マウントなど,いくつかの形態で提供されています.そしてカプセル化.
マウント
適用に応じて,マウント方法は,スクリューマウント,パイプストラップ,テープまたは粘着から異なります.詳細については,当社の販売担当者に連絡してください.
特別 要求
空間や環境や反応時間が限られている場合, 営業担当者に知らせてください.
