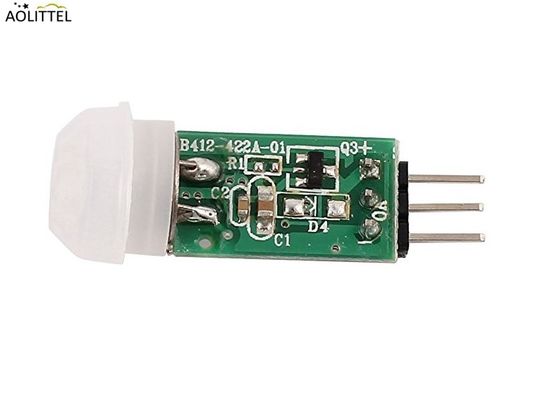

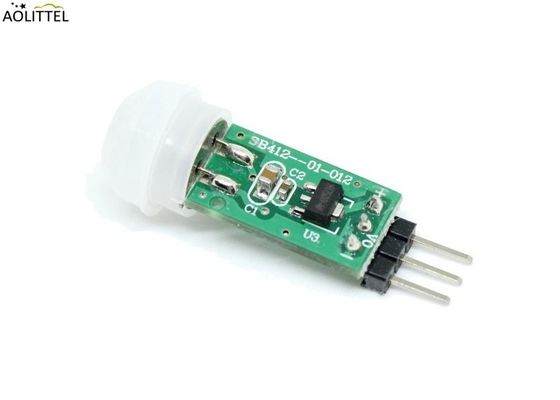

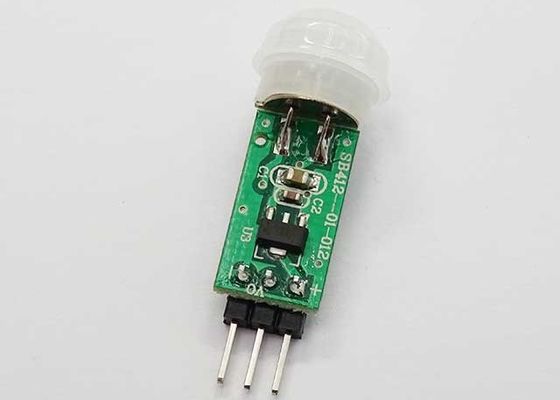

3m-5m ミニチュアコントローラー PIR検出モジュール 消極赤外線運動センサー SB412 フレンネルレンズ付き PCB抵抗
主なパラメータ
| タイプ: | SB412 |
| サイズ: | 18*10mm |
| 供給電流 | DC3V~12V |
| 流出量: | < 20μA |
| 出力電圧: | 高レベル信号:3.0V スタンビー出力は0V |
| 遅延時間: | 遅延時間調整可能 |
| オペレーション テンペラート | -20°C~60°C |
| 赤外線センサー: | 二重要素 低騒音 高感度 |
| 光センサー: | CdSがない |
| TTL出力: | TTL出力はマイクロコントローラーや論理装置に直接接続できます |
| 敏感性: | 高度な感受性 |
一般的な
SB412AAM412 デジタルセンサーをベースにした最新のデジタルセンサーモジュールです.
フレスネルレンズ,PCB,そしていくつかの抵抗
オーケストラ オーケストラ
ダウンロード________ について
レンズ情報
レンズ直径: 13.6mm (デフォルト),検出角度≤100°,検出範囲<5M.

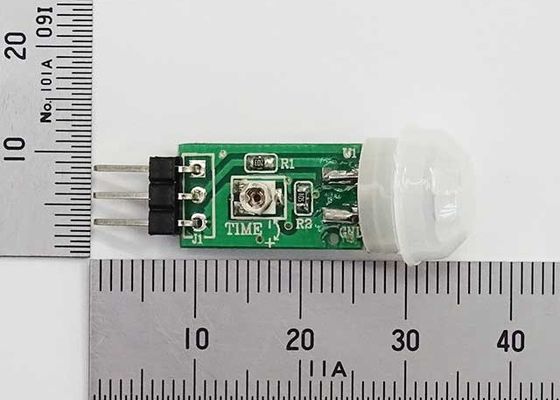

コンパクトサイズ
図面図
申請書
機能:
1DC-INPUT:稼働電圧または入力電源電圧 (範囲はDC 3V-12V)
2投票する:信号出力ピン 出力:高レベル信号3V"待機0V
VOoutputは,いくつかのコンポーネントを追加することで,DCインプットと同じであることができます
3. 遅延時間調整: デフォルトの遅延時間は10sで,レジスターを変更することで調整できます (次の遅延時間調整フォームを参照してください)
遅延 時間 調整
"PIRセンサーとは何か"
PIRセンサーは 動きを感知できるもので ほとんど常に センサーの範囲内外へ 人が移動したかどうかを 検出するために使われます 小さくて 安くて 低電力で 使いやすいし 磨き合わないのです家庭 や 事業 所 で 使用 さ れる 家電 や ガジェット に よく 含まれ て い ます.PIR,"受動赤外線","パイロ電気"または"IR運動"センサーと呼ばれます.
PIRは基本的に 熱電感センサーで出来ています (上記の丸い金属缶の中央に長方形の結晶がついているのがわかります) 赤外線放射線のレベルを検出できます全てが低レベルの放射線を放出しています運動探知器のセンサーは 2つに分かれています 運動探知器のセンサーは平均IRレベルではなく,動き (変化) を検出しようとしています.2つの半数は互いを消すように配線されています.もし1つの半数が他の半分よりも赤外線線を多くまたは少なく見ると,出力は高くまたは低く振動します.
ピロエレクトリックセンサーとともに,サポート回路,レジスタ,コンデンサータがいくつかあります.ほとんどの小型ホビースンサーは,BISS0001 ("Micro Power PIR Motion Detector IC") を使用しているようです.間違いなく非常に安価なチップこのチップは センサーの出力を取り込み アナログセンサーからデジタル出力パルスを発します
基本プロジェクトや製品では 人々が出たり入ったり 近づいたりしたときを 検知する必要があります PIRセンサーは 素晴らしいものですレンズ範囲が広いPIRは周囲に何人いるか センサーにどれくらい近いか 教えてくれませんレンズは,しばしば特定のスイープと距離に固定されています (どこかにハックすることができますが) そして,彼らはまた,時々家用ペットによって設定されています実験が鍵だ
