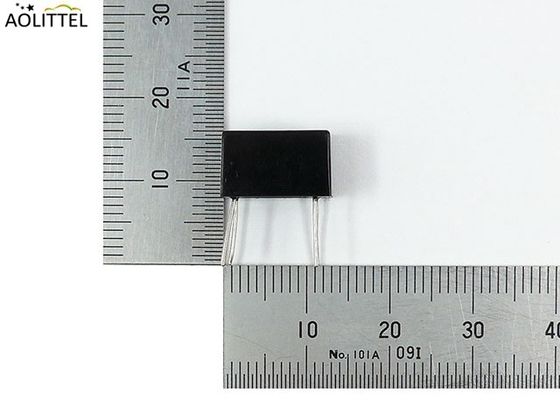

ST Vactrol LCR-0202 クロス 4PIN ディープ 光伝導 アナログ線形オプトカップラー WDYJ-0202 前向き電圧 2.5V
構造図(単位:mm 許容量: ±0.1)
電気光学特性 Ta=25°C
LED
| パラメータ | シンボル | 試験条件 | ミン | タイプする | マックス | ユニット |
| 前向きの電流 | 私はF について | 20 | mA | |||
| 前向きの電圧 | VF について | 私はF について=20mA | 1.9 | 2.0 | 2.5 | V |
| 逆電流 | 私はR | VR=4V | 10 | μA |
セル
| パラメータ | シンボル | 試験条件 | ミン | タイプする | マックス | ユニット |
| 最大電池電圧 | VC について | (ピークACまたはDC) | 60 | V | ||
| 権力 の 消耗 | PD | 75°Cで線形的に0に分解する | 50 | mW |
結合した
| パラメータ | 試験条件 | 抵抗について (Rオン)/ KΩ | 停止抵抗 (R)オフ)※2/MΩ | ||
| ミン | タイプする | マックス | |||
| WDYJ-0202RA | 私はF について=1mA※1 | 0.7 | 1 | ||
| WDYJ-0202RB | 私はF について=1mA※1 | 0.65 | 1.1 | 1 | |
| WDYJ-0202RC | 私はF について=1mA※1 | 1.05 | 1.56 | 1 | |
| WDYJ-0202RC1 | 私はF について=1mA※1 | 0.8 | 1.5 | 200 | |
| WDYJ-0202RD | 私はF について=1mA※1 | 1.48 | 2.6 | 1 | |
| WDYJ-0202RD1 | 私はF について=1mA※1 | 1.48 | 2.5 | 200 | |
| WDYJ-0202RE | 私はF について=1mA※1 | 2.5 | 5 | 2 | |
| WDYJ-0202RG | 私はF について=1mA※1 | 5 | 10 | 2 | |
| WDYJ-0202RH | 私はF について=1mA※1 | 10 | 20 | 30 | |
| WDYJ-0202RI | 私はF について=1mA※1 | 20 | 40 | 10 | |
| 昇る時間R) | 最終伝導力の63%までの時間 @ IF= 20mA | 3.5 | msec | ||
| 秋の時間F について) | IF = 20mA を除去した後の100Kまでの時間 | 500 | msec | ||
| 細胞温度係数 | IF > 5 mA | 0.7 | %/°C | ||
※1暗闇の過去1週間後に測定された
※210秒後F について=0.5V DC セル
適用する
音声増幅器の保護と制御
音量制限
電動遮断式隔離結合装置
ライトの調整とモーターの速度制御
オーケストラ オーケストラ ダウンロード________ について
記述
アナログ線形光学カップリングは,抵抗の変化を制御するために異なる電流を入力することによって光電気部品です. 厳格な選択でCdSとLED半導体を使用します.衰えと検査. この製品は,無極性出力で現在の入力制御と純粋抵抗によって広く使用されています. 当社は製造の特許を所有し,特許番号はZL02225334.3.
特徴
1純粋な抵抗と非極性出力
2アナログ線形抵抗の広い範囲,低オン抵抗,高いオフ抵抗.
3シンプルな回路構成 DC と AC の使用に適しています.
4入力から出力への隔離と 低歪み結合
5高温耐性のあるPPO素材で包装.
主要特徴曲線
注意:溶接ピンは光結合器の下部から遠ざけることを推奨し,溶接時間はできるだけ短くする必要があります.
基本アプリケーションと試験回路
