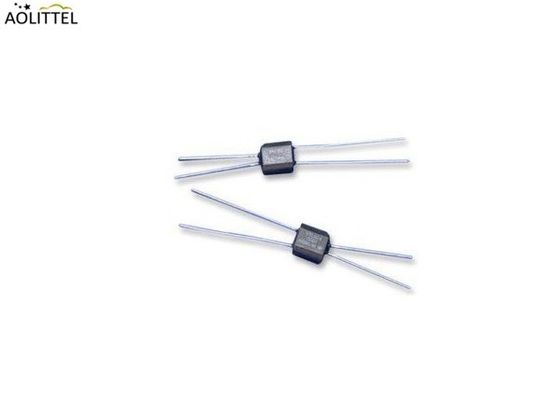

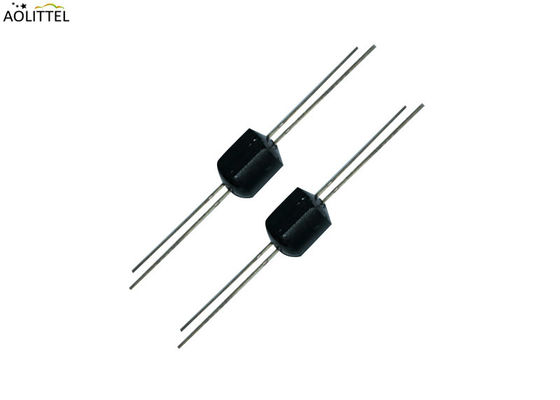

高得益安定性 フォトセル出力 アナログ線形オプトコップラー WDYJ-1210 10.5x7.5mm モーター速度制御用
特徴
純粋な抵抗材料 極性のない出力
DC または AC アプリケーションに適した単純な回路構造
入力と出力との間に良い隔離,低歪み結合
オーケストラ オーケストラ
ダウンロード________ について
構造図: (単位:mm)
絶対最大値 @ 25°C
| パラメーター | 格付け | ユニット |
| 隔離電圧 (ピーク) | 2000 | V |
| 溶接温度 | 260 <5秒 | °C |
| 動作温度 | -40から75 | °C |
| 貯蔵温度 | -40から75 | °C |
電気光学特性 @ 25°C
LED
| パラメーター | シンボル | 試験条件 | ミン | タイプ... | マックス | ユニット |
| 前向きの電流 | 私はF について | 20 | mA | |||
| 前向きの電圧 | VF について | 私はF について=20mA | 1.9 | 2.0 | 2.5 | V |
| 逆電流 | 私はR | VR=4V | 10 | μA |
セル
| パラメーター | シンボル | 試験条件 | ミン | タイプ... | マックス | ユニット |
| 最大電池電圧 | VC について | (ピークACまたはDC) | 60 | V | ||
| 権力 の 消耗 | PD | 75°Cで線形的に0に分解する | 50 | mW |
結合した
| パラメーター | 試験条件 | 抵抗 (RON) /KΩ | 停止抵抗 (ROFF) ※2 /MΩ | ||
| ミン | タイプする | マックス | |||
| WDYJ-1210RA | IF=1mA※1 | 0.7 | 1 | ||
| WDYJ-1210RB | IF=1mA※1 | 0.65 | 1.1 | 1 | |
| WDYJ-1210RC | IF=1mA※1 | 1.05 | 1.56 | 1 | |
| WDYJ-1210RC1 | IF=1mA※1 | 0.8 | 1.5 | 200 | |
| WDYJ-1210RD | IF=1mA※1 | 1.48 | 2.6 | 1 | |
| WDYJ-1210RD1 | IF=1mA※1 | 1.48 | 2.5 | 200 | |
| WDYJ-1210RE | IF=1mA※1 | 2.5 | 5 | 2 | |
| WDYJ-1210RG | IF=1mA※1 | 5 | 10 | 2 | |
| WDYJ-1210RH | IF=1mA※1 | 10 | 20 | 30 | |
| WDYJ-1210RI | IF=1mA※1 | 20 | 40 | 10 | |
| 昇る時間 (TR) | 最終伝導力の63%までの時間 @ IF= 20mA | 3.5 | msec | ||
| 秋の時間 | IF = 20mA を取り除いた後に100KWまでの時間 | 500 | msec | ||
| 細胞温度係数 | IF > 5 mA | 0.7 | %/°C | ||
記述
オプトコップラー (Optocoupler) は,主にLEDと光電池で成る装置である.オプト隔離器,光隔離器,光電池とも呼ばれている.入力要素はLED,出力要素は光電池である.LEDに電流が適用される場合LEDと光電池の間の信号を転送するために短い光学伝送経路があります.電気的に隔離されている間.
申請
音声増幅器の保護と制御
電動遮断式隔離結合装置
通信伝達と自動制御
ライトの調整とモーターの速度制御
産業用,モータードライブ&制御
主要特徴曲線
注意:溶接ピンは光結合器の下部から遠ざけることを推奨し,溶接時間はできるだけ短くする必要があります.
