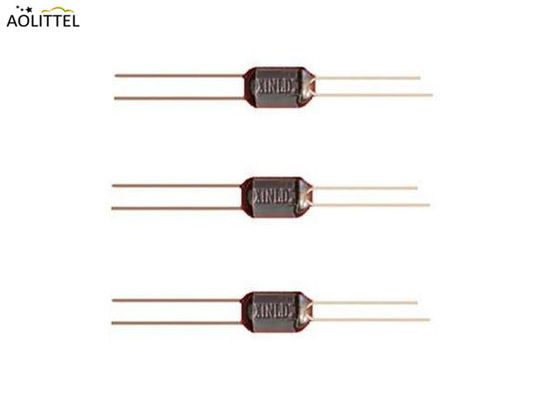

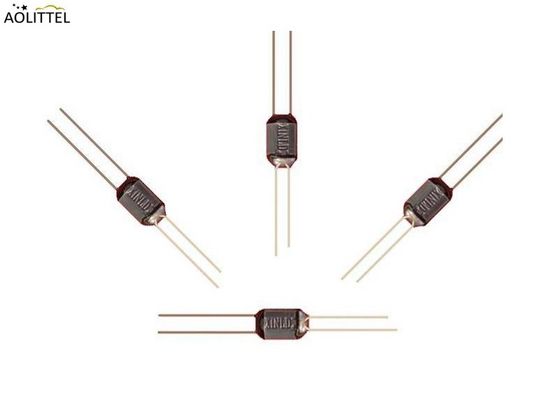

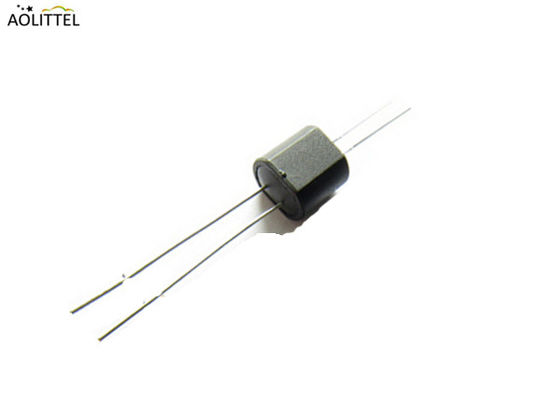

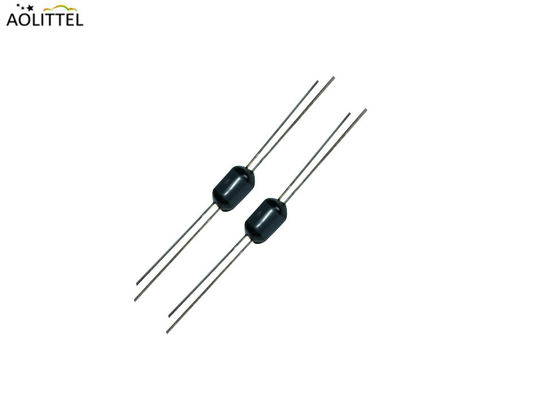

4 ピン 20mA アキシャルリード LDR 出力アナログリニアオプトカプラ WDYJ-65 絶縁電圧 2KV オーディオアンプ用
アプリケーション
オーディオアンプの保護と制御
オーディオの音量制限
電気シールド絶縁カップリング
通信伝送と自動制御
ライト調整とモーター速度制御
産業用、モータードライブおよび制御
____________________________________________________________________________
ダウンロード________
構造図：（単位：mm）
絶対最大定格 @ 25°C
| パラメータ | 評価 | ユニット |
| 絶縁耐圧(ピーク) | 2000年 | V |
| はんだ付け温度 | 260＜5S | ℃ |
| 動作温度 | -40～75 | ℃ |
| 保管温度 | -40～75 | ℃ |
電気光学特性 @ 25°C
導かれた
| パラメータ | シンボル | 試験条件 | 分。 | タイプ.. | 最大。 | ユニット |
| 順電流 | 私F | 20 | ミリアンペア | |||
| 順電圧 | VF | 私F=20mA | 1.9 | 2.0 | 2.5 | V |
| 逆電流 | 私R | VR=4V | 10 | μA |
細胞
| パラメータ | シンボル | 試験条件 | 分。 | タイプ.. | 最大。 | ユニット |
| 最大セル電圧 | VC | (ピークACまたはDC) | 60 | V | ||
| 消費電力 | PD | 75°C で 0 まで直線的に低下 | 50 | mW |
結合
| パラメータ | 試験条件 | オン抵抗 (Rの上）/KΩ | オフ抵抗 (Rオフ）※2/MΩ | ||
| 分。 | 典型的。 | 最大。 | |||
| WDYJ-65RA | 私F=1mA※1 | 0.7 | 1 | ||
| WDYJ-65RB | 私F=1mA※1 | 0.65 | 1.1 | 1 | |
| WDYJ-65RC | 私F=1mA※1 | 1.05 | 1.56 | 1 | |
| WDYJ-65RC1 | 私F=1mA※1 | 0.8 | 1.5 | 200 | |
| WDYJ-65RD | 私F=1mA※1 | 1.48 | 2.6 | 1 | |
| WDYJ-65RD1 | 私F=1mA※1 | 1.48 | 2.5 | 200 | |
| WDYJ-65RE | 私F=1mA※1 | 2.5 | 5 | 2 | |
| WDYJ-65RG | 私F=1mA※1 | 5 | 10 | 2 | |
| WDYJ-65RH | 私F=1mA※1 | 10 | 20 | 30 | |
| WDYJ-65RI | 私F=1mA※1 | 20 | 40 | 10 | |
| 立ち上がり時間(TR） | 最終コンダクタンスの 63% までの時間 @ IF= 20mA | 3.5 | ミリ秒 | ||
| 立ち下がり時間(TF） | IF = 20mAを除去した後の100Kまでの時間 | 500 | ミリ秒 | ||
| セル温度係数 | IF > 5mA | 0.7 | %/℃ | ||
※11週間の暗い歴史の後に測定
※2私から10秒後F= セル上で 0.5V DC
説明
WDYJ-65 は 1 チャンネルのアキシャル Vactrol で、非常に低い「オン」抵抗、速い応答時間、より小さい温度係数を備えています。
リニアオプトカプラは、入力電流の変化による抵抗変化を制御する光電子デバイスで、厳密な選択、エージング、テストを経たCdSおよびLED半導体で作られています。
特徴
高い入出力間電圧絶縁
真の抵抗素子出力
ACまたはDCの使用に適しています
低い駆動電流
低オン抵抗、高オフ抵抗
完全なソリッドステート構造
主な特性曲線
注意 ：はんだ付けピンはフォトカプラの底部から離すことをお勧めします。はんだ付け時間はできるだけ短くする必要があります。
