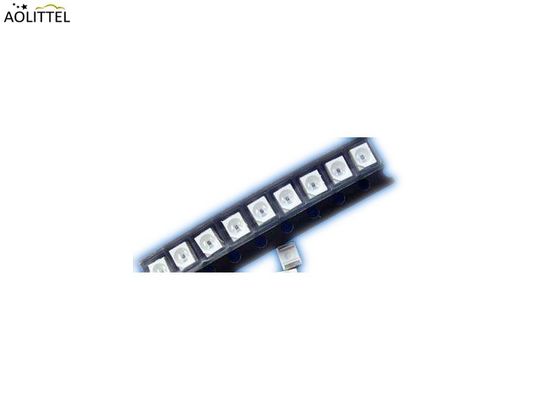

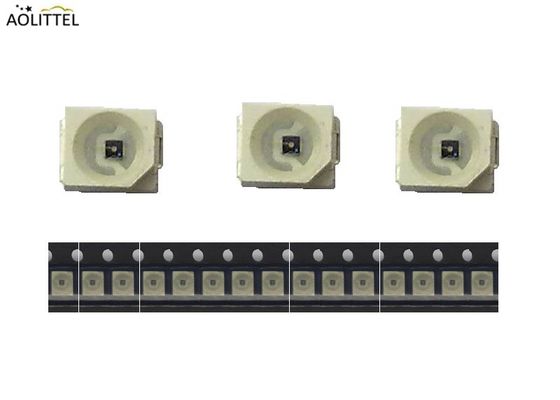

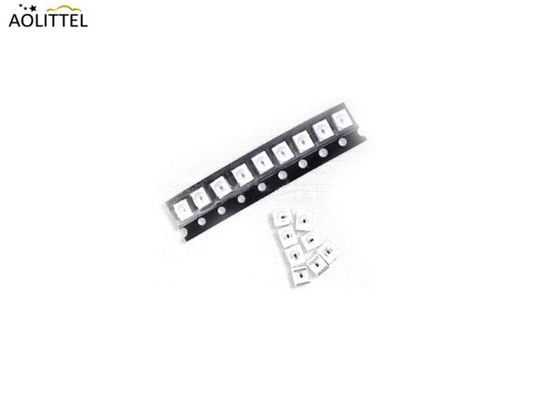

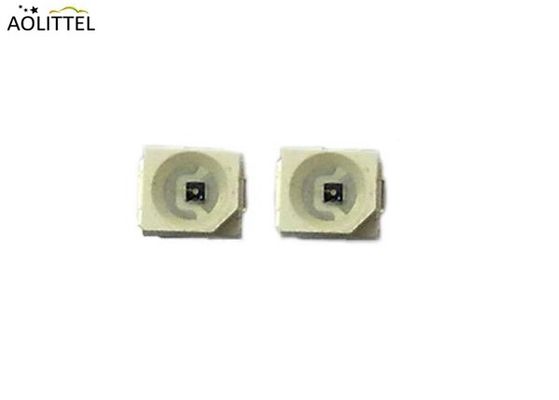

カドミウム無 RoHS 3528 SMD SMT 5 VDC 周囲光電阻光センサー スペクトル 450-1050nm
総寸法 (単位:mm)
最終パラメータ:Ta=25°C
| パラメータ | シンボル | 格付け | ユニット |
| ポジティブな断熱電圧 | Vdd | 70 | V |
| 逆断熱電圧 | - VDD | 7 | V |
| マックス パワー | PD | 100 | mW |
| 作業温度 | トップ | -25~+70 | °C |
| 貯蔵温度 | Tstg | -25~+80 | °C |
| 溶接温度 (5′′) | ツオル | 260 | °C |
※1 ゲルから4mm離れた場所に溶接し,溶接時間は5秒を超えない.
オーケストラ オーケストラ ダウンロード________ について
電気光学特性 Ta=25°C
| パラメータ | シンボル | 試験条件 | ミン | タイプする | マックス | ユニット | |
| 光電流 | エクプスMD3528 | IC ((Vdd=5V) Rss=1k) |
Vdd=5V, Ev=10Lux | μA | |||
| Vdd=5V, Ev=20Lux | 10 | 17 | 22 | ||||
| Vdd=5V, Ev=100Lux | |||||||
| ダーク・ストリーム | 飲み物 | Vdd=5V, Ee=0 ※2 | 10 | nA | |||
| 周波数帯 | λ | 450~1050 | nm | ||||
| 飽和電圧 | Vdd-Vss | 0.3 | V | ||||
| 昇る時間 | tr | Vdd=5V,IC=5mA RL=1K |
3.2 | μS | |||
| 秋の時間 | tf | 4.8 | μS | ||||
※ 2 Ev,Eeは白色LEDライトの状態で取得しました.
記述
環境光電阻光センサーは,チップで作られ,環境光に敏感である.その光学反応は人間の目に近い.RoHS準拠,CDS光電池の完璧な代替として使用することができます.
低コストのアナログ出力環境光センサーで,ミニチュアチップのLEDの無鉛表面マウントパッケージです.光スペクトル応答がCIE標準光学観測機に近い図2に示されているように EKPSMD3528周囲照明の測定がディスプレイのバックライトを制御するために使用されるアプリケーションに最適です. Mobile appliances such as the mobile phones and PDAs that draw heavy current from display backlighting will benefit from incorporating these photo sensor products in their designs by reducing power consumption significantly.
EKPSMD3528 SMD 光センサーの特徴
特殊フィルターエポキシコーティング
人間の目と似た特殊な反応特性
広い照明範囲の出力線性
ある程度の温度安定性
暗闇の電流が低く 照明の強度は低く
異なる光源の低い感度差
カドミウムなし / RoHS対応 / PBなし
典型的な用途
画面のバックライトを制御するための環境照明の検出
モバイルデバイス
携帯電話,PDA
コンピュータ装置
ノートブック,ウェブパッド
消費者向け機器
テレビ,ビデオカメラ,デジタル静止カメラ
住宅用および商業用照明の自動管理
電子信号
カスタマイズ
1) 完全品種,短い生産サイクル,少量産品の在庫
2) 異なる形と角度をカスタマイズ
3) 製品がより競争力のあるものになるために最も適した仕様を調整する
