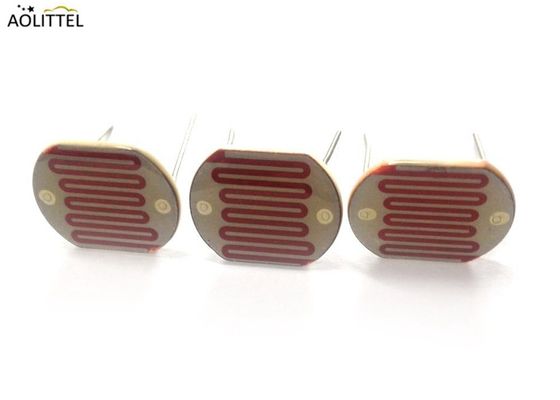

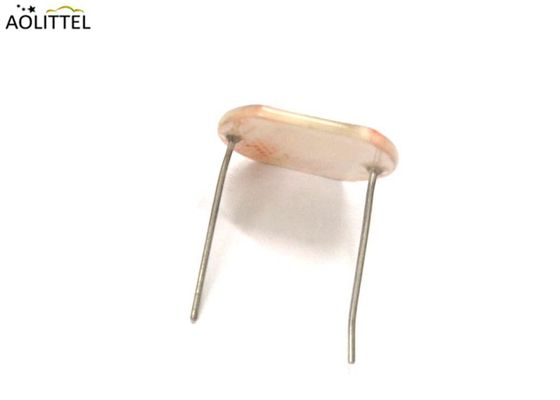

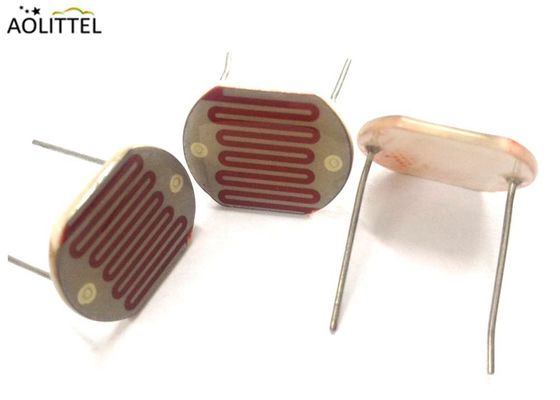

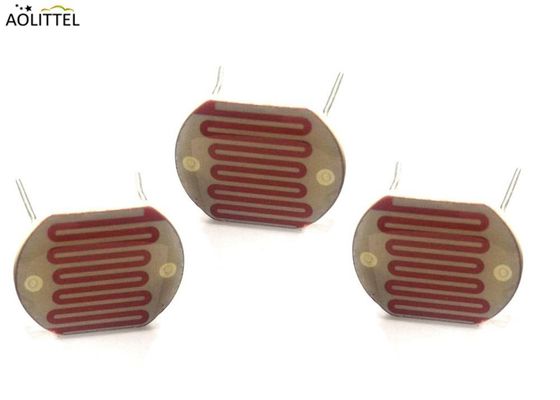

25mmセラミックパックジェット光電阻光導電池 光依存電阻 LDR 25528 光抵抗10-20K
申請
カメラの照明制御
オート スライド フォーカス ツーセル
フォトコピース機 タンナー密度
自動ヘッドライトダムラー
ナイトライト制御
路灯制御
玩具
オーケストラ オーケストラ
ダウンロード________ について
仕様
直径: 25mm
ピッチピン: 20mm
最大電圧: 500V
最大電力消費量: 500mW
動作温度: 30 °C +70 °C
| ポイント | タイプ | マックス・電圧 (VDC) |
権力 の 消耗 (mw) |
環境温度 (°C) |
スペクトル応答ピーク (nm) | 光抵抗性 (10Lux) KΩ |
暗黒の抵抗 MΩ |
γ |
反応 時間 |
照明 抵抗力 特徴 |
|
| 増加 | 減少 | ||||||||||
| φ25シリーズ | GM25516 | 500 | 500 | -30~+70 | 560 | 5〜10 | 1 | 0.6 | 30 | 30 | 2 |
| GM25528 | 500 | 500 | -30~+70 | 560 | 10〜20 | 2 | 0.6 | 20 | 30 | 2 | |
| GM25537-1 | 500 | 500 | -30~+70 | 560 | 20から30 | 3 | 0.7 | 20 | 30 | 3 | |
| GM25537-2 | 500 | 500 | -30~+70 | 560 | 30〜50 | 5 | 0.7 | 20 | 30 | 3 | |
| GM25539 | 500 | 500 | -30~+70 | 560 | 50〜100 | 8 | 0.8 | 20 | 30 | 4 | |
サイズ
単位:mm
物理的及び環境的特性
| ポイント | 条件 | パフォーマンス |
| 溶接可能性 | 2±0.5秒間,230±5°Cの温度の溶接タンクに端末を置く (端末の根はチンの表面から5mm離れた位置にある). | 湿度>95% |
| 温度 の 変化 | 温度変化:TA: -40°C TB: +60°C サイクル数: 5 曝露時間: 30分 | R10 の偏差 = ± 20% 目に見える損傷がない |
| 恒常な湿度と熱度 | 1装置を試験箱に入れて,温度: 60±5°C 湿度: 90~95% 照明: 0lux 持続時間: 100h 2装置を取り出し,24時間後に通常の温度と湿度で測定します. |
R10= ± 30% の漂流 視覚的な損傷がない |
| 恒常負荷 温度 | 25±5°C 照明: 150lux 定位電源 時間: 600h | 目に見える損傷はない |
| 線端の強度 | 線端を 90 度に曲がり,反対方向に曲がります. | 目に見える損傷はない |
| 振動 | 周波数: 50Hz 振動: 1.5mm 方向:セラミック基板の平行,セラミック基板の正常. 持続時間:2h | 目に見える損傷はない |
光導電池の典型的なアプリケーション回路
一般的な
光依存抵抗は,プロジェクトで使用しやすい.暗闇や光の中でデバイスまたは回路を自動的にオンまたはオフにする必要があります.抵抗は,それが暴露されている光の強さに依存して変化します.
3つの材料の殻:
1) エポキシ体
2) メタルボディ
3) ガラスのボディ
すべての仕様や直径:3mm,4mm,5mm,6.5mm,7mm,8mm,10mm,11mm,12mm,20mm,25mmなど
試験条件
最大外部電圧: 極限の電圧は,暗闇でコンポーネントに一貫して課せることができます.
ダークレジスタンス: 10秒間10ルックス光を閉じているときの抵抗. 最大. パワー: 環境温度は25°Cで最大電力を使ったとき2時間間の 400-600lux 光の後に取得する抵抗標準照明 (CCT:2854K) 10ルックスでテストして値を得ます.
Γ 値:比率は10ルックス照明率と100ルックス照明率における標準抵抗から得られます.
Lg (R10/R100)
γ= =Lg(R10/R100)
Lg (100/10)
R10、R100 抵抗値がそれぞれ10luxと100luxで表される. (γ·sの許容は±0.1)
申請板の展示会
|
|
|
|
|
|
|
|
