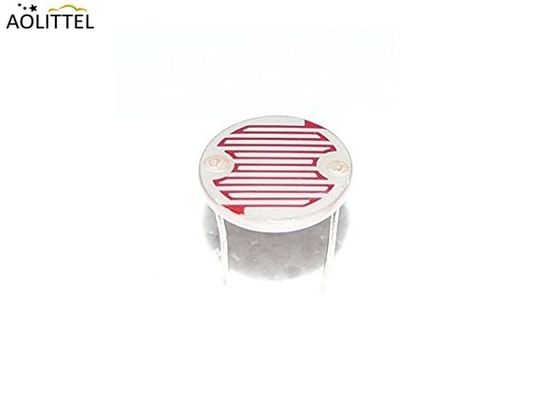

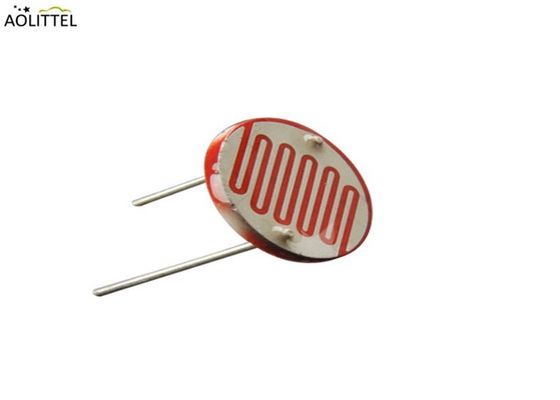

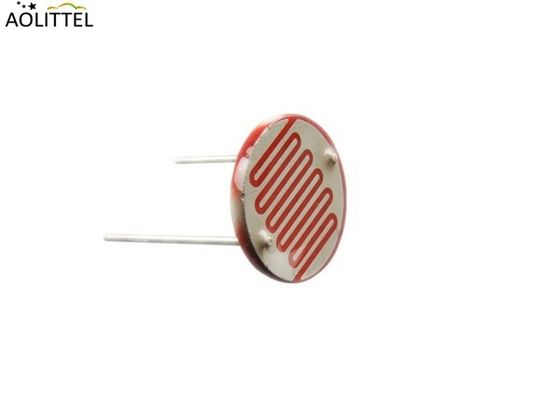

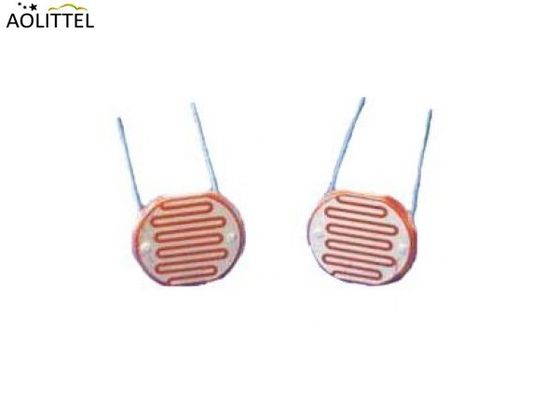

エポキシ樹脂パッケージ直径 20mm CdS 光電阻光センサー GM20539 センサー用
エレクトロニクス特性
| 名前 | モデル | マックス 電圧 | マックス パワー | 環境温度 (°C) | スペクトルピーク nm | 光抵抗 (10Lux) | 暗黒の抵抗 | γ10010 | 反応 | 照明抵抗特性 | |
| 増加 | 減少 | ||||||||||
| φ20シリーズ | GM20516 | 500 | 500 | -30~+70 | 560 | 5〜10 | 1 | 0.6 | 30 | 30 | 2 |
| GM20528 | 500 | 500 | -30~+70 | 560 | 10〜20 | 2 | 0.6 | 30 | 30 | 2 | |
| GM20537-1 | 500 | 500 | -30~+70 | 560 | 20から30 | 3 | 0.7 | 30 | 30 | 3 | |
| GM20537-2 | 500 | 500 | -30~+70 | 560 | 30〜50 | 5 | 0.7 | 30 | 30 | 3 | |
| GM20539 | 500 | 500 | -30~+70 | 560 | 50〜100 | 8 | 0.8 | 30 | 30 | 4 | |
オーケストラ オーケストラ
ダウンロード________ について
寸法単位:mm
用語学
ライトレジスタンス:
標準光A (2854K色温) と 400-600 の 2 時間前照明で 10 ルックスで測定
lux 前のテスト
闇の抵抗団:
10ルクスの閉ざし後10秒で測定した.
ガンマ特性:
10ルックス以下と100ルックス以下で,
γ = ログ (R10/R100) / ログ (R100/10) = ログ (R10/R100)
R10,R100: 10ルックスと100ルックスの抵抗
γの許容量は ± 0 です.1.
IV Pmax:
25°Cの環境温度の最大消耗.より高い環境温度の最大消耗
許容される電力を低下させることができる.
V Vmax:
装置に継続的に適用できる,暗闇における最大電圧
スペクトルピーク:
光電阻のスペクトル感度は,被曝した光の波長と
図"スペクトル応答"に従って,スペクトルピークの許容量は ±50nmである.
|
|
物理的及び環境的特性
| ポイント | 条件 | パフォーマンス |
| 溶接可能性 | 2±0.5秒間 (230±5°Cの温度の溶接タンクに端末を置く (端末の根はチンの表面から5mm離れたところにある). | 湿度>95% |
| 温度 の 変化 | 温度変化:TA: -40°C TB: +60°C サイクル数: 5 曝露時間: 30分 | R10 の偏差 = ± 20% 目に見える損傷がない |
| 恒常な湿度と熱度 | 1装置を試験箱に入れて,温度: 60±5°C 湿度: 90~95% 照明: 0lux 持続時間: 100h | R10= ± 30% の漂流 視覚的な損傷がない |
| 恒常負荷 温度 | 25±5°C 照明: 150lux 定位電源 持続時間: 600h | 目に見える損傷はない |
| 線端の強度 | 線端を 90 度に曲がり,反対方向に曲がります. | 目に見える損傷はない |
| 振動 | 周波数: 50Hz 振動: 1.5mm 方向:セラミック基板の平行,セラミック基板の正常. 持続時間:2h | 目に見える損傷はない |
特徴
迅速 な 対応
信頼性の高い性能
エポキシまたはヘルメティックパッケージ
スペクトラムの良い特徴
適用する
フォトスイッチ
光電制御
カメラの自動フラッシュ
電子玩具,産業制御
記述
光電池は光を検出するセンサーです.小さく,安価で,低電力で,使いやすくて,着用しません.そのため,おもちゃやガジェットや家電に頻繁に登場します.CdS 細胞と呼ばれます (カドミウム硫化物で作られています)光電阻 (LDR) と光電阻.
光電池は基本的に抵抗体で,その抵抗値 (オーム Ω で) は, 歪んだ表面にどれだけの光が照っているかに応じて変化します.多くのサイズと仕様で入手しやすい違いが非常に大きく,50%以上もある.この理由から,これらのセンサーは,同じバッチからであっても,,ルックスやミリカンデラで正確な光のレベルを 測定するために使用すべきではありません その代わりに 基本的な光の変化だけを 測定できると期待できます
"センサーの前には何か (光を遮るもの) "などです"レーザービームを中断する何かがあるか?"光電池が良い選択になるかもしれません. 電気は,電池を
複数のセンサーで遭遇する可能性があります
センサーを追加すると 測定値が不一致だとこれは,センサーが互いに干渉していることを示唆します アナログ読み取り回路を1ピンから他のピンに切り替えるとき2つの遅延読み取りをして 1つ目の読み取りを捨てることで 解決できます
