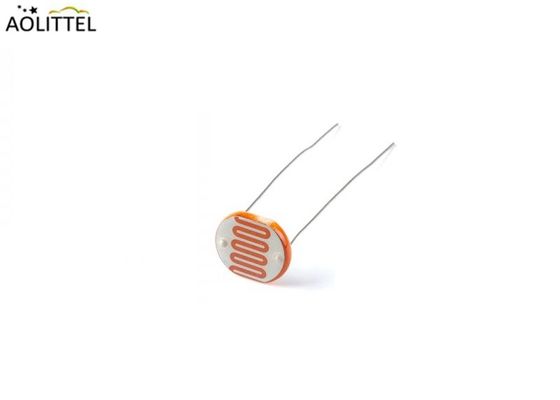

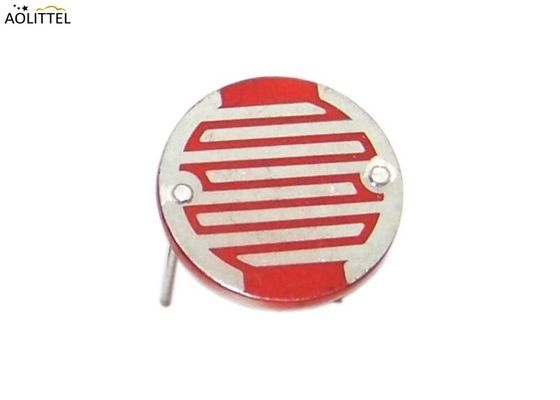

12mm プラスチックコーティング LDR 光依存レジスタ GM12528 10-20K 光制御用
LDR ベースの回路
Arduinoベースのダークスイッチ
LM555 & LDR を使ったライトアクティベーションスイッチ
LDR の 利点
低コストで簡単に入手可能
使いやすい
LDR の デメリット
フォトダイオードと比較して遅い応答時間
電子パフォーマンス
| 名前 | モデル |
マックス 電圧 VDC |
マックス パワー mw |
環境温度 (°C) |
スペクトルピーク nm |
光抵抗 (10Lux) KΩ |
暗黒の抵抗 ≥MΩ |
γ10010 |
反応 時間 (ms) |
|
| 増加 | 減少 | |||||||||
| φ12シリーズ | GM12516 | 250 | 200 | -30~+70 | 560 | 5〜10 | 1 | 0.6 | 30 | 30 |
| GM12528 | 250 | 200 | -30~+70 | 560 | 10〜20 | 2 | 0.6 | 30 | 30 | |
| GM12537-1 | 250 | 200 | -30~+70 | 560 | 20から30 | 3 | 0.7 | 30 | 30 | |
| GM12537-2 | 250 | 200 | -30~+70 | 560 | 30〜50 | 5 | 0.7 | 30 | 30 | |
| GM12539 | 250 | 200 | -30~+70 | 560 | 50〜100 | 8 | 0.8 | 30 | 30 | |
オーケストラ オーケストラ
ダウンロード________ について
サイズ
単位:mm
記述

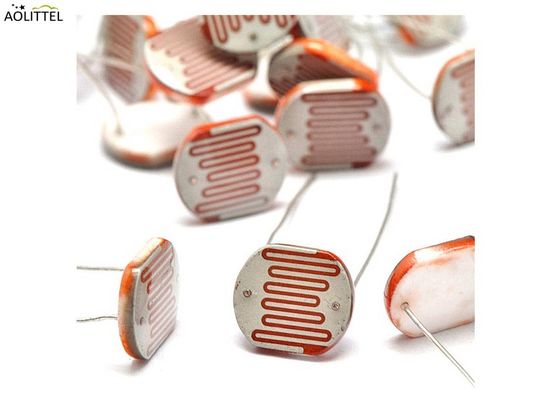

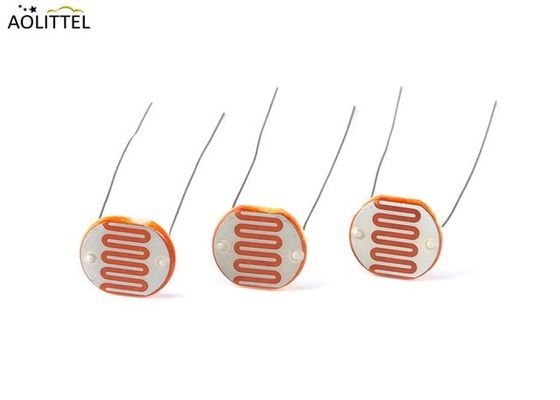

市場には様々な種類の光センサーが利用可能である.最も一般的なタイプと費用対効果の高い光センサーの1つは,LDRと略称される光依存抵抗である.LDR は,フォトレジスタまたはフォトセルとも呼ばれます基本的には変数電阻であり,電阻は,それに落ちる光の強さに応じて変化する.LDRの電阻は,暗闇条件では数メガオム (MΩ) であり,抵抗は数百オムです.LDRは,光トランジスタまたは光ダイオードと比較して光に敏感度が低い.光トランジスタまたは光ダイオードはPN交差点を持つアクティブコンポーネントであり,LDRは受動コンポーネントである..LDRのジグザグパターンは 陶磁基板に暗闇抵抗を増加させます
LDRはレジスタンのように極性がない.LDRのレジスタンは,LDRの2つの端末をマルチメーターに接続してマルチメーターをレジスタンスモードに設定することによって非常に簡単に測定することができます.LDRに落ちる光の強度を変化させると 抵抗が変化することを見ることができますLDRは様々なサイズで入手可能である.例えば,LDRの基板がそれぞれ5mmと12mmのLDRである.
LDRの抵抗は,異なるLDRに対して異なる可能性があり,製造に使用された光敏感材料に依存する.異なる用途でいくつかの異なる材料が半導体基板として使用されています中赤外線スペクトル領域では鉛硫化物 (PbS) とインディアムアンチモニード (InSb) が用いられる.赤外線天文学および赤外線スペクトロスコピーで使用される赤外線領域ではGe:Cu光導体が用いられる.最も一般的に使用されているのがカドミウム硫化物 (CdS) です. それは安価で,波長400nmから850nmの範囲に敏感だからです.視覚スペクトルです
CdS LDRは非常に低コストのセンサーであり,ストリートライトをオン/オフ,ダスクドーンスイッチ,LED緊急ライトからカメラライトメーターまで,日常的なアプリケーションで使用されています.
LDR用のインターフェース回路
LDRの出力は抵抗なので,直接ADCに接続できません. そのため,電圧分割回路を構築する必要があります.LDRに落ちる光の強さに比例しています. この電圧は,LDRに落ちる光の強さに比例します.この出力電圧は,光の強度を測定するためのADCまたは比較回路に直接与えることができます.
VOT=VIN x (R1/(R1+RLDR))
Vout = ストレージディバイザーセクションの出力電圧
この電圧は,電圧分割器の電圧です.
RLDR= LDR の抵抗
