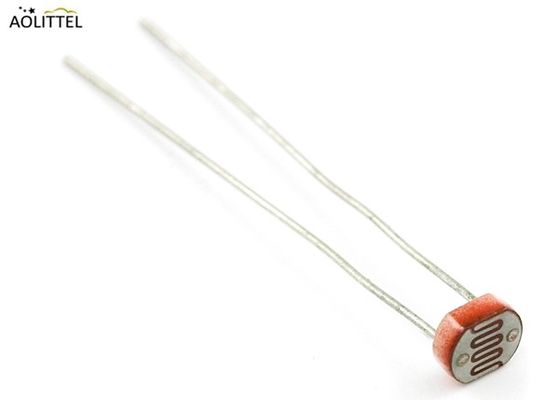

4mm Dia CdS 光伝導光電池 光電阻光センサー 540nm カメラ曝光用
典型的な用途
| 光学 | エクスポージャーメーター 電子シャッター 自動曝光回路 一般用途のイルミノメーター 低曝露警報について 低照明レベルの検出 照明レベル検知 ビデオカメラのホワイトバランス制御 |
照明制御 |
ライトダミング用 自動ライトスイッチのために 路灯,ドアランプ,庭灯 夜間用自動車のビーコン ライト |
| 検出 | 紙とカードの読み方 暖房システム用 オイルバーナー用の炎モニター ビーム銃のような電子玩具 侵入者警報 セキュリティシステム |
| 音声 | 接触しない音量制御 メロディ・トイズのカードや お茶のカップなど ターンテーブル用の自動回帰システム 調節回路 |
記述
カドミウム硫黄化物 (CdS) センサーは,可視光測定のための低コストの光伝導装置である.光レベルが上がるにつれて抵抗が低下し,人間の目と似た効率特性を持つ.

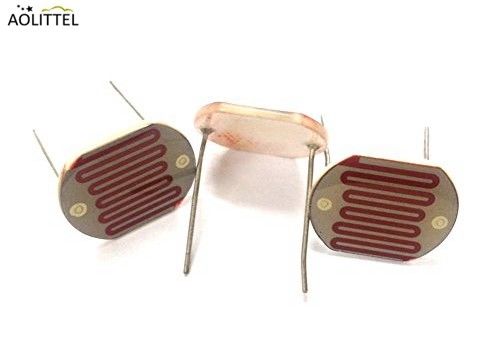

GM45シリーズ (CdS) は,光伝導光電池で,400 nm から 700 nm までの光を感知するように設計されている.これらの光依存抵抗は,幅広い抵抗値で利用可能である.鉛の2つ付いたプラスチックで覆われたセラミックヘッダーに包装されています.
仕様
| 名前 | モデル |
マックス 電圧 VDC |
マックス パワー mw |
環境温度 (°C) |
スペクトルピーク nm |
光抵抗 (10Lux) KΩ |
暗黒の抵抗 ≥MΩ |
γ100 10 |
応答時間 (ms) |
|
| 増加 | 減少 | |||||||||
|
φ4 シリーズ |
GM4506 | 150 | 50 | -30~+70 | 540 | 2から5 | 0.1 | 0.5 | 30 | 30 |
| GM4516 | 150 | 50 | -30~+70 | 540 | 5〜10 | 0.2 | 0.5 | 30 | 30 | |
| GM4528 | 150 | 50 | -30~+70 | 540 | 10〜20 | 1 | 0.6 | 30 | 30 | |
| GM4537-1 | 150 | 50 | -30~+70 | 540 | 20から30 | 2 | 0.6 | 30 | 30 | |
| GM4537-2 | 150 | 50 | -30~+70 | 540 | 30〜50 | 3 | 0.7 | 30 | 30 | |
| GM4539 | 150 | 50 | -30~+70 | 540 | 50〜100 | 5 | 0.8 | 30 | 30 | |
| GM4549 | 150 | 50 | -30~+70 | 540 | 100〜200 | 10 | 0.9 | 30 | 30 | |
ほら ほら ダウンロード________ について
特徴
可視光応答
シンター化構造物
低コスト
応用例
入力ボード LDR:
これはORP13です 4mmのライト依存抵抗です
完全に覆われた抵抗10kΩ
通常の室内条件では約250Ωの電阻を有する.
デザイン に 関する 考え方
光電阻は,光ダイオードや光トランジスタよりも光敏感性が低い装置である.後者の2つの構成要素は真の半導体装置である.光電阻は受動的な部品で PN 接続がない光電阻の光抵抗性は,環境温度によって大きく変化し,光子に対する正確な測定または感度を必要とするアプリケーションに適さない.
光電阻はまた,光にさらされ,その後抵抗が減少する間,通常約10ミリ秒で一定の遅延を示します.暗い環境から明るい環境へ移行する遅延時間はさらに大きいこの特性により,瞬く間に点滅する光を検出するのに適さないが,時にはオーディオ信号圧縮応答を滑らかにするために使用される.
