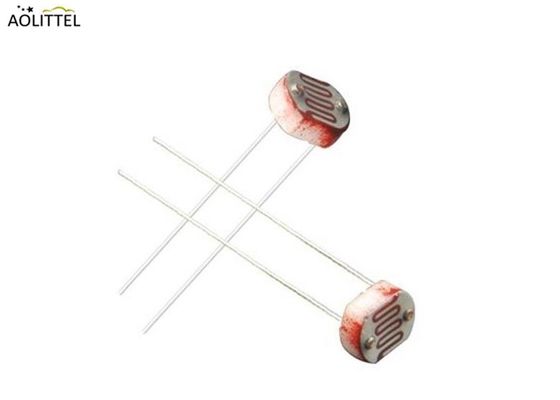

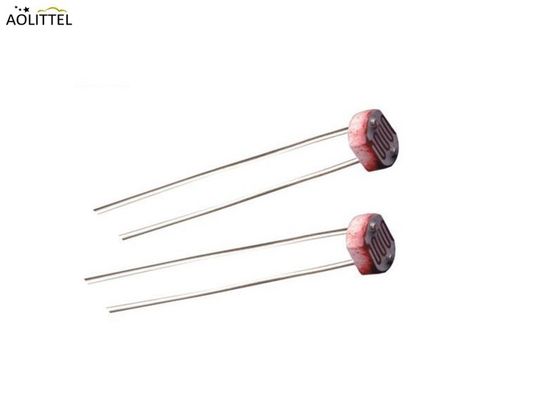

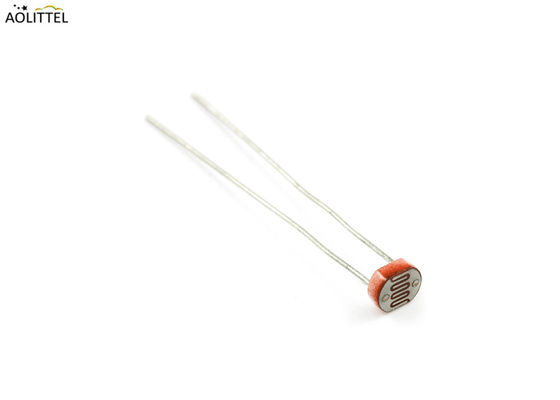

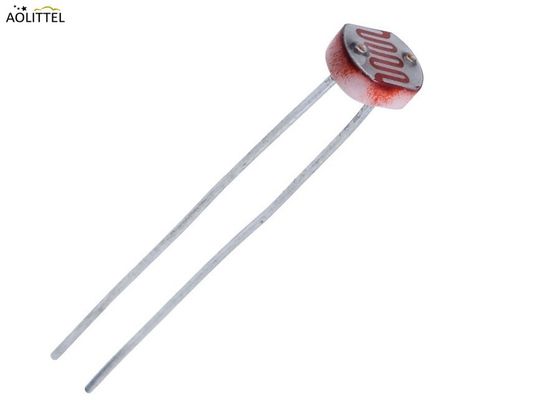

3mm LDR 光依存レジスタ フォトレジスタ 光センサー 5-200K セラミックパッケージ付き
演出
| 名前 | モデル |
マックス 電圧 VDC |
マックス パワー mw |
環境温度 (°C) |
スペクトルピーク nm |
光抵抗 (10Lux) KΩ |
暗黒の抵抗 ≥MΩ |
γ10010 |
反応 時間 (ms) |
照明抵抗特性 | |
| 増加 | 減少 | ||||||||||
| φ3シリーズ | GM 3516 | 100 | 50 | -30~+70 | 540 | 5〜10 | 0.2 | 0.5 | 30 | 30 | 1 |
| GM3528 | 100 | 50 | -30~+70 | 540 | 10〜20 | 1 | 0.6 | 30 | 30 | 2 | |
| GM 3537-1 | 100 | 50 | -30~+70 | 540 | 20から30 | 2 | 0.6 | 30 | 30 | 3 | |
| GM3537-2 | 100 | 50 | -30~+70 | 540 | 30〜50 | 3 | 0.7 | 30 | 30 | 3 | |
| GM3539 | 100 | 50 | -30~+70 | 540 | 50〜100 | 5 | 0.8 | 30 | 30 | 5 | |
| GM3549 | 100 | 50 | -30~+70 | 540 | 100〜200 | 10 | 0.9 | 30 | 30 | 5 | |
サイズ単位:mm
一般的な
CdS光伝導電池 3mm LDR 光依存電阻 光電阻光センサー 半導体における光伝導効果を利用し,光で照らされたとき抵抗を低下させる.これらのセンサーは,人間の目に近いスペクトル応答特性を有する非極性抵抗要素である (光効率)操作回路がシンプルで小さくなります
申請 提出
光依存レジスタには多くの用途があります.以下のようなものがあります:
ライトスイッチ
LDR の最も明白な用途は,特定の照明レベルでのライトを自動的に点灯することです.この例は路灯かもしれません.
カメラのシャッター制御
LDRはカメラのシャッター速度を制御するために使用できます. LDRは光の強度を測定し,カメラのシャッター速度を適切なレベルに設定するために使用されます.
例
右の回路は 暗くなる時に オンになる回路を 作り出す簡単な方法を示しています光の強度が下がるとトランジスタがオンになる固定抵抗の値は,使用されたLDR,使用されたトランジスタ,供給電圧に依存します.
特徴
エポキシ樹脂の包装
サイズが小さい
迅速な対応
良い信頼性
高い感度
良いスペクトル特性
新しい製品 - パーソナライズ
オーダーメイドは我々には利用可能だ!
LDR の 仕組み
LDR は,その上に落ちる光の強さによって変化する抵抗を持つ部品である.彼らは,デバイスに落ちる光の強さの増加とともに落ちる抵抗を持っている..LDRの抵抗は,通常,次の抵抗を持つことができる.
日光 = 5000Ω
ダーク=20000,000Ω
グラフに描くと,右側のグラフに示されているものと同じ結果が得られます.
