UL94-V0 スローブローリード マイクロサブミニチュアファイューズ TMS1100A 1A 350VAC
安全局の承認
|
機関 |
アンペア範囲 |
代理店のファイル番号 |
| UR | 50mA ~ 6.3A | E340427 (JDYX2) |
| C-UR | 50mA ~ 6.3A | E340427 (JDYX8) |
| VDE | 50mA ~ 6.3A | 40039420 |
| CQC | 50mA ~ 6.3A | CQC16012154495 |
| PSE | 50mA ~ 6.3A | PSE16021073 |
| KC | 50mA ~ 6.3A | SU05052-16004/16005/16006 |
オーケストラ オーケストラ
ダウンロード________ について
特徴
コンパクト,丸い,または長方形のボディ,5mmのピン間隔
94V-0 熱塑料のホイジング
RoHS6 に準拠する
Pb 無料
ハロゲンなし
大量 弾薬 パック 入手可能
仕様
|
その部分 違う 違う |
アムペア 格付け |
電圧 格付け |
最大電圧 落下 (mv) |
溶融する 整数 (A2.S) |
機関による承認 |
||||
| UL | VDE | CQC | PSE |
KC
|
|||||
| TMS0050A | 50mA | 350V | 555 | 0.02 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS0100A | 100mA | 350V | 355 | 0.11 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS0125A | 125mA | 350V | 323 | 0.12 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS0160A | 160mA | 350V | 296 | 0.17 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS0200A | 200mA | 350V | 272 | 0.21 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS0250A | 250mA | 350V | 251 | 0.41 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS0315A | 315mA | 350V | 237 | 0.63 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS0400A | 400mA | 350V | 211 | 1.22 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS0500A | 500mA | 350V | 202 | 2.34 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS0630A | 630mA | 350V | 191 | 2.88 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS0800A | 800mA | 350V | 172 | 3.92 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS1100A | 1A | 350V | 200 | 5.77 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS1125A | 1.25A | 350V | 200 | 8.34 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS1160A | 1.6A | 350V | 190 | 13.60 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS1200A | 2A | 350V | 170 | 25.90 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS1250A | 2.5A | 350V | 170 | 42 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS1300A | 3A | 350V | 165 | 45 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS1315A | 3.15A | 350V | 150 | 64 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS1400A | 4A | 350V | 130 | 92 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS1500A | 5A | 350V | 130 | 140 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS1630A | 6.3A | 350V | 130 | 208 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 | ● 人 の 行動 |
| TMS1800A | 8A | 350V | 100 | 265 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| TMS2100A | 10A | 350V | 100 | 295 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| TMS2120A | 12A | 350V | 98 | 295 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| TMS2150A | 15A | 350V | 95 | 299 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
記述
プレダミナントなプラスチックボディ ラジアルリードパッケージ サブミニチュアファイューズで,米国 (UL/CSA),ヨーロッパ (VDE/Semko),中国 (CQC),韓国 (KC),日本 (PSE) の安全機関承認真の世界的な承認を持つ製品で単一のシューズ等級の使用を許可する. バッテリー充電器,電源,モデム,ルーター,消費者電子機器など,幅広い種類のボードレベルのプライマリ回路保護を提供します.
サイズ
単位:mm
電気特性 (UL-248-14)
規格:IEC60127-1,IEC60127-3標準表4,GB9364.1-1997,GB9364.3-1997に従って
|
格付け |
吹く時間 |
| 210% | 最大2分 |
| 275% | 400 ms~10 s |
| 1000% | 20ms~150ms |
パッケージデータ
| 要求事項 |
標識に記載されている次の項目: 部品番号,電圧,電流,中断型,安全マーク
包装材料は ROHS/REACH/HF 環境保護要求に適合し 部品と化学反応を起こさない |
| 梱包量 |

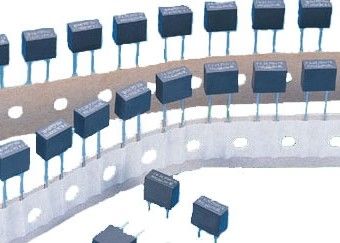

テーピングパッケージ 箱あたり1000個 |
|
1000個/ポリバッグ,5個/箱,合計5000個 |

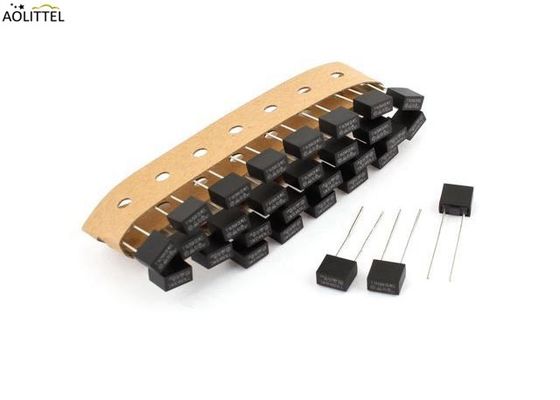

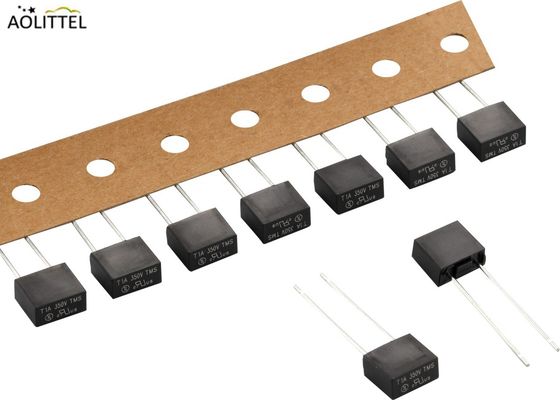

実際の製品 微小の微小型ファイューズ
関連サブミニチュアファイューズ情報
| サブミニチュア・フューズ・ファミリー | ||||
| 違う 違う | 電圧 | 吹いて | シリーズ | コメント |
| 1 | 250V | T | MTS | |
| 2 | 250V | F について | MFS | |
| 3 | 300V | T | NTS | |
| 4 | 300V | F について | NFS | |
| 5 | 350V | F について | FMS | |
| 6 | 350V | T | TMS | |
| 7 | 250V/300V | T | MTC | ミニサイズ |
