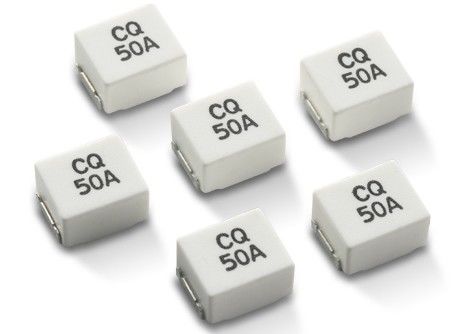

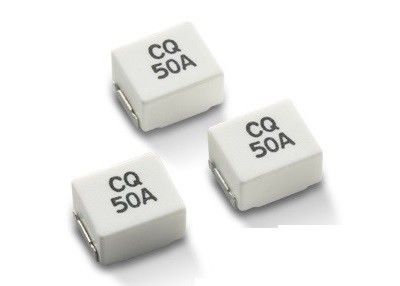

MMS-P シリーズ SMD 高電流セラミック 表面マウント マイクロカートリッジ フューズ 7.3x5.8mm 35V 50A 冷却扇風機システム BMS
特徴
高電流
PCB の サイズ 削減
防水性
概要
| 適用する | 冷却扇風機システム,バッテリー管理システム (BMS) |
| 承認 | カナダと米国50Aで承認された部品 |
| 中断評価 | 35V DC で 300 アンペア |
| 動作温度 | -55°Cから+125°C |
| 振動 | MIL-STD-202G,方法 201 ((10-55 Hz,0.06 インチ,総遠征) |
| 塩スプレー | MIL-STD-202G,方法 101,試験条件B (48時間) |
| 断熱抵抗 | MIL-STD-202G,方法302,試験条件A |
| 溶接熱耐性 | MIL-STD-202G,方法210,試験条件B (260°Cで10秒) |
| 熱ショック | MIL-STD-202G,方法107,試験条件B (-65°Cから+125°C) |
電気特性
| 定数電流 | 1 イン | 2.5 イン |
| ミニ | マックス | |
| 50A | 4時間 | 60秒 |
仕様
| P/N | 標識 | アムペアランキング [ 入 ] | 定位電圧 (V) | 定額 抵抗力 冷たいオーム |
定額 溶け I2t A2 秒 |
| MMS-P 050 | 50A | 50A | 35V | 0.0007 | 1750.00 |
1定数電流の10%以下で25°Cで測定する.
2I2tを 1000%の電流で溶かす
物理仕様
材料
構造体材料:セラミック
終結材料:銅 (Cu),チン (Sn)
フューズ要素:銅 (Cu),チン (Sn)
パッケージ
1テープとロール: 16mmテープ
2梱包仕様:EIA標準481-D
3生産量: 1000個/リール
メカニカル次元 (mm)
推薦された土地パターン
フューズグループ
電子回路保護設計では,ミニチュアファイューズ,ファイューズベース,ファイューズキャリアを組み合わせます.シューズクリップまたはホルダーは,リードワイヤーなしでシューズに適しています.PCBに接続します.簡単に変更して修正できます
The Fuse-Holder must be thinking about the maximum energy dissipation (temperature raise) of the application and must check especially in installment about the temperature raise in the maximum ambient temperatureファイズ・リンクの選択と適用について,詳細な情報をお願いします.
