392シリーズ 放射性鉛 250V 定数TE5 タイムレイグ サブミニチュア ファイューズ 280mA-6.3A VDE UL PSE CQC KC SEMKO
新しい 変化 - 非常に 重要 な もの
新しい赤色リンゴフリー部品の改良は以下の通りです.
1樹脂材料は,炎阻害剤"赤色リンス"を含まない. 改造された392シリーズファイジには,炎阻害剤"赤色リンス" (赤色リンスフリーとも呼ばれる) が含まれない.樹脂 (ポリアミド) の種類は変わらない.

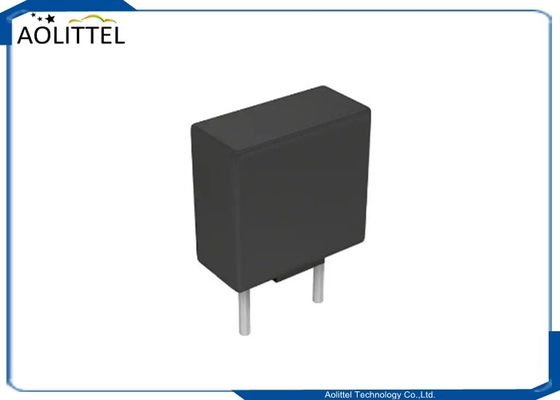

2ファイューズキャップとハウジングの色は,赤茶色から黒色に変更される.樹脂 (ポリアミド) の種類は変わらない.例として下記の画像を参照してください.
3作業温度は40°Cから85°Cまで上昇し,40°Cから125°Cまで上昇し,樹脂 (ポリアミド) の種類は変わらない.
記述
TE5 フューズ,タイムレイグタイプ, 250V 指定,IEC 60127-3 に準拠して設計
特徴:
応用:
シリアルの電気特性
| アムペアランキング % | 営業時間 |
| 150% | 1時間だ |
| 210% | 最大120秒 |
| 275% | 400ミリ秒 10秒で最大で |
| 400% | 150 ミリ秒 3 秒 最大 |
| 1000% | 20ミリ秒 150 ms 最大 |
電気特性仕様
| 定位電流 | アムプコード | 定位電圧 | 断片容量 | 定数冷却抵抗 (オム) | 電圧降低 1.0×IN 最大 (mV) | 電力分散 1.5×IN 最大 (mW) | 溶融積分 10×IN 最大 (A2s) |
| 280mA | 0280 | 250V | 35a@250VAC | 0.3300 | 115 | 168 | 0.048 |
| 800mA | 0800 | 250V | 25A@250VAC | 0.0960 | 110 | 280 | 5.120 |
| 1.00A | 1100 | 250V | 25A@250VAC | 0.0715 | 115 | 400 | 8.00 |
| 1.25A | 1125 | 250V | 25A@250VAC | 0.0569 | 100 | 500 | 11.95 |
| 1.60A | 1160 | 250V | 25A@250VAC | 0.0400 | 95 | 600 | 18.43 |
| 2.00A | 1200 | 250V | 25A@250VAC | 0.0298 | 90 | 700 | 29.00 |
| 2.50A | 1250 | 250V | 25A@250VAC | 0.0240 | 85 | 750 | 47.81 |
| 3.15A | 1315 | 250V | 32A@250VAC | 0.0170 | 80 | 1100 | 78.39 |
| 4.00A | 1400 | 250V | 40A@250VAC | 0.0128 | 75 | 1200 | 126.4 |
| 5.00A | 1500 | 250V | 50A@250VAC | 0.0101 | 70 | 1000 | 106.25 |
| 6.30A | 1630 | 250V | 60A@250VAC | 0.0077 | 65 | 1200 | 160.74 |
注記:
1.00 は 1 を 2 桁の小数点で表す. 1,000 は 1000 を表す.
2) 抵抗は,定数電流の10%で,25°Cで測定される.
392 セイア・TE5 タイムレイグ・フュージーの仕様表
