高電圧時延ばしサブミニチュアフューズ 8.4mm SMT T1A 250V 300V 400V 定電圧
記述

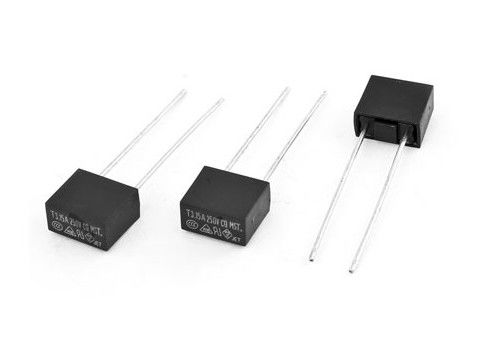

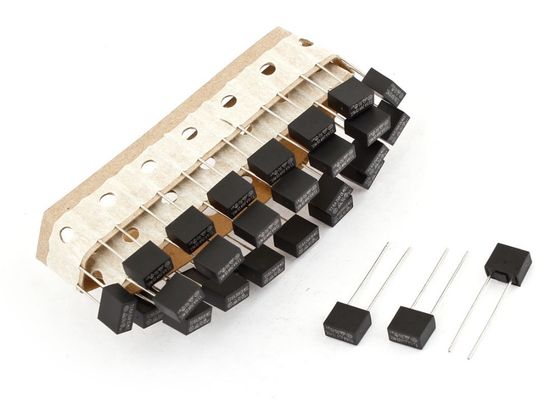

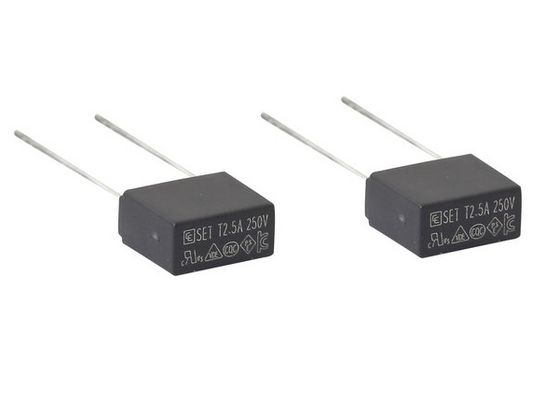

このAolittel製の時間遅延サブミニチュアシューズには,熱プラスチック製のホイジで銅で覆われた端末があり,PCBに直接溶接するように設計されています.
• 印刷回路板に直接販売可能
• 壊れる 能力 が 低い
定電流 50mA
定位電圧 250V/300V/400V AC
•直径8.4mm
• 再設定できない
• 単一 販売
• 半径 鉛付き 時間 遅延 穴 通過 ファイューズ
• IEC 60127-3,表4 に準拠して設計された
• プライマリ・セカンドリー・オーバー・電流保護に国際的に認められる
• 直接PCBに挿入するか,BK/PCSホルダーにプラグします.
• 高い突撃耐性
• 鉛と鉛のないリフローと波溶接器と互換性
基準
UL:500mAから5A,250V
VDE: 500mAから5A,250V
CQC: 500mAから4A,250V
SEMKO: 500mAから5Aと250V
PSE: 1から5Aと250V
KTL: 500mAから4A,250V
申請
- PCB の プライマリ 保護
- パソコン用の電源アダプター
- テレビやDVD用のSMS (スイッチングモード電源)
部品番号
| カタログ | アムペア | 電圧 | 最大電圧 | 溶融 統合 | |
| 違う 違う | 格付け | 格付け | 降ろして | (A について)2.S) | |
| SMT0500T/G/A | 500mA | 400V/300V/250V | 190 | 0.9 | |
| SMT0630T/G/A | 630mA | 400V/300V/250V | 180 | 1.2 | |
| SMT0800T/G/A | 800mA | 400V/300V/250V | 160 | 3.2 | |
| SMT1100T/G/A | 1A | 400V/300V/250V | 140 | 5.4 | |
| SMT1125T/G/A | 1.25A | 400V/300V/250V | 130 | 7.9 | |
| SMT1160T/G/A | 1.6A | 400V/300V/250V | 120 | 12.2 | |
| SMT1200T/G/A | 2A | 400V/300V/250V | 100 | 20 | |
| SMT1250T/G/A | 2.5A | 400V/300V/250V | 100 | 35 | |
| SMT1315T/G/A | 3.15A | 400V/300V/250V | 100 | 55 | |
| SMT1400T/G/A | 4A | 400V/300V/250V | 100 | 87 | |
| SMT1500T/G/A | 5A | 400V/300V/250V | 100 | 130 | |
| SMT1630T/G/A | 6.3A | 400V/300V/250V | 100 | 200 | |
弧形化 前 の 時間
| アムペアランキング % | 営業時間 | ||||
| 210% | 最大2分 | ||||
| 275% | 400ms~10s | ||||
| 400% | 150ms ~ 3s | ||||
| 1000% | 20ms ~ 150ms |
データ
| 行動 | ゆっくり |
| 承認 | CCC,cULus,KC-MARK,PSE,SEMKO,VDE |
| 容量,割れ | 35アンパール |
| 現在の格付け | 1A |
| サイズ | 8.4 直径×7.6L ミリ |
| 材料,ボディ | ナイロン |
| マウントタイプ | PCB |
| パッケージの種類 | ラジアル,缶,垂直 |
| 主要型 | サブミニチュア・フューズ |
| 抵抗,DC | 0.083オーム |
| シリーズ | SMTシリーズ |
| 温度範囲 | 40〜85°C |
| 終了 | ラジアルリード |
| タイプ | タイムラグ |
| 定位電圧 | 250 VAC |
| 電圧,交流 | 250 VAC |
タイム・カレント・カーブ
どう注文する?
1) アプリケーション環境
2) 証明書が必要
3) 箱か丸い?
4) 現在の評価?
5) 定位電圧?
6) 推定量?
7) 切断鉛などの特殊要件
