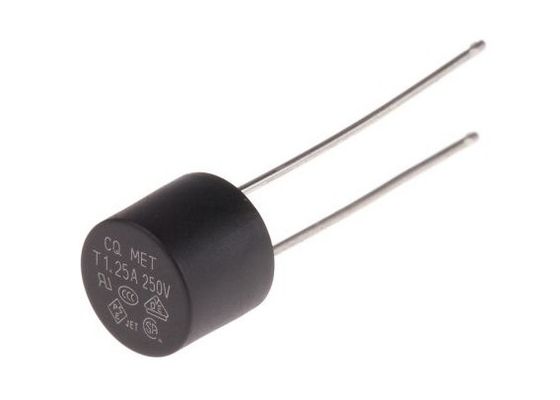

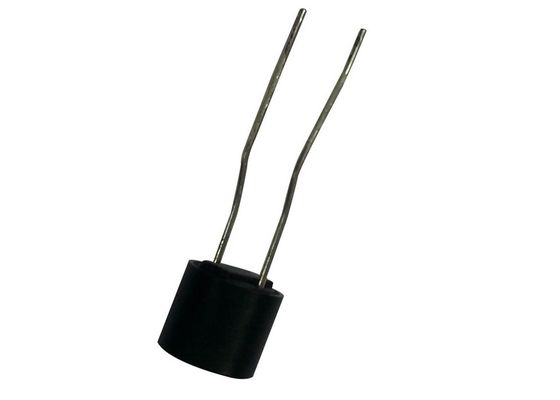

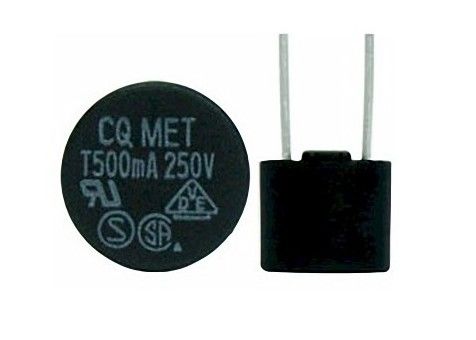

ダイプラウンド ラジアルリードタイムレイグ サブミニチュアサイズ マイクロフィューズ T3.15A 250V MET 3.15A 277V 8.35x7.7mm UL
特徴
Ø 8.35*7.7mm マイクロファイューズ
容量が小さい
定位電流: MEF 50mA~6.3A; MET 40mA~10mA; MSF 50mA~6.3A; MSt 40mA~10A;
MAF 50mA~10A; MAT 40mA~10A; SAF 50mA~6.3A; SAT 40mA~6.3A 試行錯誤が確認されている場合
定位電圧: 250V / 277V / 300Vac
優れた突入電流耐える能力
熱と機械ショックに耐えられる優れた能力
高い信頼性と安定した溶接性
動作温度範囲: -55°Cから+125°C
適用する
• バッテリー 充電器
• 消費電子機器
● 電力 供給 器
• 産業用 制御 員
•フラットパネルテレビ
•LCDモニター
•LCDバックライトインバーター
•事務機器
•オーディオ/ビデオシステム
•照明システム
•医療機器
メカニカル次元
製品仕様の属性表
| P/N | 定数電流 (A) |
定数電圧 (V) |
耐寒性 | 最大電圧低下 | I2T 値 | 断裂能力 | 単位重量 (g) |
| メットだ040 | 40mA | 250V/277V | 12.864 | 600 | 0.0158 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ050 | 50mA | 250V/277V | 8.9 | 550 | 0.0225 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ063 | 63mA | 250V/277V | 5.4053 | 480 | 0.0446 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ080 | 80mA | 250V/277V | 3.687 | 400 | 0.0634 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ100 | 100mA | 250V/277V | 2.4063 | 350 | 0.108 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ125 | 125 mA | 250V/277V | 1.6194 | 300 | 0.1223 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ160 | 160 mA | 250V/277V | 1.2458 | 280 | 0.17 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ200 | 200mA | 250V/277V | 0.824 | 260 | 0.306 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ250 | 250mA | 250V/277V | 0.63 | 240 | 0.6019 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ315 | 315 mA | 250V/277V | 0.38 | 220 | 0.8216 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ400 | 400mA | 250V/277V | 0.27 | 200 | 1.4832 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ500 | 500mA | 250V/277V | 0.195 | 190 | 2.7 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ630 | 630 mA | 250V/277V | 0.1322 | 180 | 3.1792 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| メットだ800 | 800 mA | 250V/277V | 0.0907 | 160 | 5.76 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| MET 001 | 1A | 250V/277V | 0.075 | 140 | 8.73 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| MET 002 | 2A | 250V/277V | 0.0316 | 100 | 36 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| MET 004 | 4A | 250V/277V | 0.0136 | 100 | 158.4 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| MET 005 | 5A | 250V/277V | 0.01 | 100 | 202.5 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| MET 008 | 8A | 250V/277V | 0.0042 | 100 | 155.52 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| MET 010 | 10A | 250V/277V | 0.0034 | 100 | 288 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| MET 125 | 1.25A | 250V/277V | 0.055 | 130 | 14.766 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| MET 160 | 1.6 A | 250V/277V | 0.0425 | 120 | 23.04 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| MET250 | 2.5A | 250V/277V | 0.0241 | 100 | 56.25 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| MET315 | 3.15A | 250V/277V | 0.0188 | 100 | 93.768 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
| MET 6について30 | 6.3 A | 250V/277V | 0.0074 | 100 | 310.77 | 35Aまたは10* AC 250Vの電流 UL認定部品:35Aまたは10* 277V AC の電流 |
0.49553 |
電気特性
| 定位電流 | 1.5 イン | 2.1 中 | 2.75 イン | 4 中 | 10 イン | |||
| ミン | マックス | ミン | マックス | ミン | マックス | ミン | マックス | |
| 50mA~5A | 60分 | 2分 | 400ms | 10秒 | 150ms | 3秒 | 20ms | 150ms |
| 6.3A~10A | 60分 | 2分 | 400ms | 10秒 | 150ms | 3秒 | 20ms | 150ms |
承認
| VDE | 50mA~6.3A |
| トゥーヴ | 8A / 10A |
| UL 認定 | 50mA~6.3A ((250V/277V) |
| CSAの承認 | 50mA~6.3A |
| PSE | 1A ~ 10A ((250V/277V) |
| CCC | 50mA~6.3A |
| KTL | 50mA~6.3A |
中断評価
35アンペアまたは10倍の電流; 250V ACでどちらが大きいか.
5アンペアまたは10倍の電流; 277V ACでどちらが大きいか (オプション)
環境仕様
動作温度 -55°Cから+125°C
振動 MIL-STD-202G,方法 201 ((10-55 Hz x 3軸/負荷なし)
塩噴霧 MIL-STD-202G 方法 101,試験条件 B (48時間)
断熱抵抗 MIL-STD-202G,方法302,試験条件A (開封後) 最低10,000オーム
溶接熱耐性 MIL-STD-202G 方法210 試験条件B (260°Cで10秒)
熱ショック: MIL-STD-202G,方法107,試験条件B (−65°Cから+125°C)
物理仕様
素材ベースとキャップ:黒色熱塑料 UL 94-V0
丸いピン:銅,スチロール
パッケージ
1卸売品:箱1個1000個

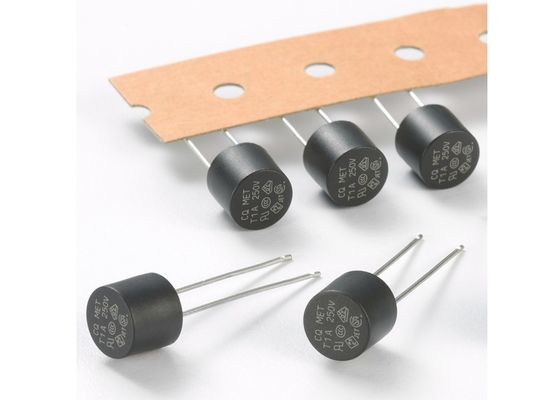

2弾薬箱1000個セット
シリーズ紹介
| 製品画像 | 第1章 | アムペア | 電圧 | サイズ | 材料 | 特徴 | 安全承認 |
|
MEFについて |
50mA~6.3A | 250V | 8.35mm×7.7mm | プラスチック | F について | |
|
MET | 40mA~6.3A |
250V 277V |
8.35mm×7.7mm | プラスチック | T | |
|
MSF |
50mA~6.3A | 250V | 8.35mm×7.7mm | プラスチック | F について | |
|
MST | 40mA~10A |
250V 277V |
8.35mm×7.7mm | プラスチック | T | |
