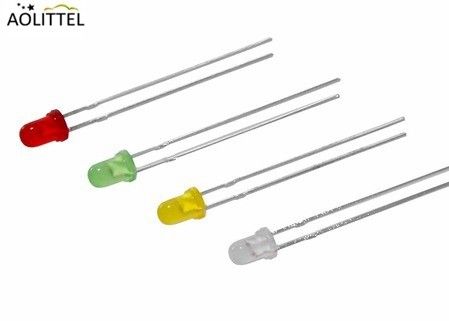

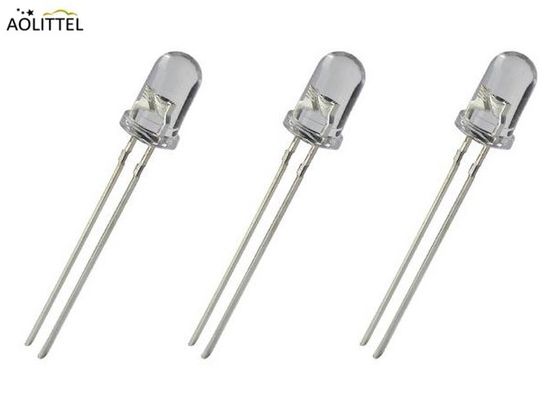

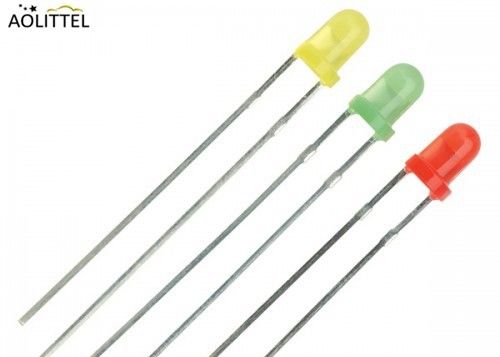

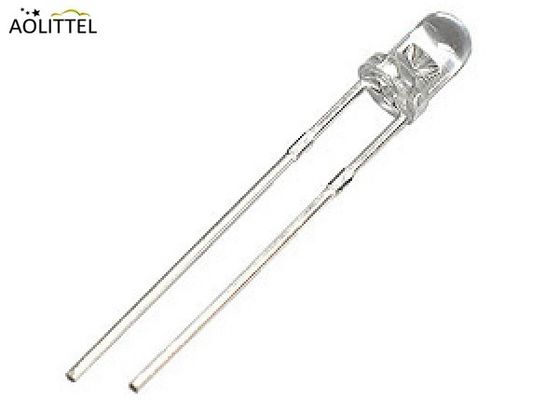

3mm ラウンド トップ LED 超明るい RGB ホワイト クリア プラグイン ライト エミティング ダイオード LED
概要
AO littel Light Emitting Diodes LEDは,3mm LEDを含むさまざまなサイズと形状で入手できます.私たちは3mm,5mm,8mmおよび10mmの最も一般的なモデルを幅広い範囲で生産しています.
サイズはLEDの外径を指します. 3mmLEDは最小で,緊密にフィットするアプリケーションで使用されます.8mmと10mmのモデルは,できるだけ多くの光を得たいときに使用されます..
超明るい3mmLEDは プロジェクトや照明やヘッドライトやスポットライト 車灯やモデルに 使うのに最適です
オーケストラ オーケストラ
ダウンロード________ について
3mmLEDは低電力で高強度で信頼できる照明や指示が必要な場所でも使用できます. 簡単にパンボードに組み込まれ,プロジェクトに追加的な刺激を加えます.
特徴
* 光トランジスタに機械的およびスペクトル的にマッチする.
* 鉛 (Pb) のない製品
* 低電力消費,良い角度方向性
* 高効率
*PCボードやパネルに組み立てられる.
* I.C.対応/低電流要求
*人気のあるT-1直径
* 複数の角度オプション
* 波溶接技術に適用可能
* 放射線強度 ((mW/sr): 75@50mA
* 視角 30°
適用する
電子ホワイトボード
誘導装置
電子監視装置
サイズ
| レンズ色 | 放射する色 |
| 清水 | INGAN ホワイト |
注記:
1すべての寸法がミリメートル (インチ) で示されています.
2. 容積は,別記がない限り, ±0.25mm ((.010") です.
3フランジの下の突出した樹脂は,最大1.0mm (±0.04") です.
4鉛の間隔は,鉛がパッケージから出てくる場所で測定されます.
5仕様は予告なしに変更される.
タ=25°Cの絶対最大濃度
| パラメーター | 最大格付け | ユニット |
| 権力 の 消耗 | 120 | mW |
| 最大前向き電流 (1/10 デューティサイクル,0.1ms パルス幅) | 100 | mA |
| 直流向電流 | 30 | mA |
| 逆電圧 | 5 | V |
| 動作温度範囲 | -25°Cから+80°C | |
| 貯蔵温度範囲 | -30°Cから+100°C | |
| 鉛溶接温度 [1.6mm ((.063") 身体から] | 260°C 5秒間 | |
電気/光学特性 (Ta=25°C)
| パラメーター | シンボル | ミーン | タイプ | マックス | ユニット | 試験条件 |
| 照明強度 | IV について | 2500 | 5000 | マクド | IF = 20mA 注記123 IV 仕様表 | |
| 視角 | 2θ1/2 | 25 | デグ | 注記 4 | ||
| 色素度座標 | x | 0.30 | IF = 20mA 注記 5 色素仕様表と色素度図 | |||
| y | 0.30 | |||||
| 前向きの電圧 | VF | 3.3 | 4.0 | V | IF = 20mA | |
| 逆電流 | IR | 10 | μA | VR = 5V |
注記:
1照明強度は,CIEの目反応曲線に近似する光センサーとフィルター組み合わせで測定されます.
2IV 保証に ± 15% の許容を加える必要があります.
3IVの分類コードは各梱包袋に記されています.
4. θ1/2 は,軸外角で,その光の強さは軸外光の強さの半分である.
5染色度座標 (x,y) は,1931年のCIE染色度図から導かれる.
6操作時の注意事項:
• 溶接するとき,溶接点まで樹脂から最低2mmのクリアランスを残します.
• 溶接する際に樹脂を浸すことは避けなければなりません.
• 溶接後に溶接した位置を修正することは避けなければならない.
• 溶接する際には,特に加熱する際には,鉛枠にストレスをかけないでください.
• 溶接する前に鉛の形成をしなければならない.
• 鉛枠を通常の温度で切る必要があります.
7. ESD の注意: 静電と電波は LED を損傷します. LED を操作する際には,手首帯または抗静電手袋を使用することをお勧めします.設備や機械は適切に接地されなければなりません.
典型的な電気/光学特性曲線
(25°Cの環境温度は,別記がない限り)
パッケージ
梱包袋1個あたり1000個
包装袋は10個,内側紙箱は合計1万個.
箱内8個/箱外合計80,000個/箱外
