床の照明のための普遍的な高圧高い明るさIC AC LED軽い線形運転者ODMの解決

500 セット
MOQ
USD 15 to 30 Per Piece
価格
床の照明のための普遍的な高圧高い明るさIC AC LED軽い線形運転者ODMの解決
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
ポイント: AC 軽線形ドライバー ODM ソリューション
寿命: ≥50000時間
モデル番号: ALT-T2A010-1
入力電圧: AC220V-240V
入力電流 (単一IC): HF3028---90mA CJ3030F-100m
動作温度: -60°C~85°C
貯蔵温度: -40°C〜100°C
周波数範囲: 50Hz-60Hz
THD: ≤20%
パワーファクター (PF): > 0 でした98
システム消費 (AC230V): 50W±5%
LED照明効率 (AC230V): ≥100LM/W
LED 光流量 (AC230V): ≥5000m
色の温度: 6000K±300K
ラ: >80
サージ電圧: 4000V
電源コード: L (LIVE) N (NULL)
PCBのサイズ: 80*40mm
カスタマイズ: 入手可能
サービス: ODM/OEM
ハイライト:

ヒューズのホールダーPCBの台紙

,

導かれるダイオードを出します

基本情報
起源の場所: 中国
ブランド名: Ao littel
お支払配送条件
パッケージの詳細: 大きさ、標準的な輸出パッケージ
受渡し時間: 2~4週
支払条件: トン/ Tは、ウェスタンユニオン
供給の能力: 1 ヶ月あたりの 5000 セット
製品の説明

ユニバーサル 高電圧 高明るさ IC AC LED ライト 線形ドライバー 床照明のための ODM ソリューション

概要

製品が100カ国以上に輸出されています 高品質で競争力のある価格です私たちのサービス経験によると線形LEDライトドライバを生産する 十分な電力を持っています我々は,私たちの生産された高品質な部品を使用することができます.顧客が市場を勝ち取るのをサポートするために,品質を保証し,コストを下げます.

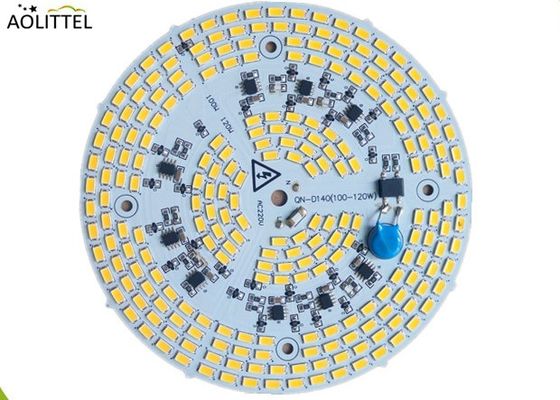

床の照明のための普遍的な高圧高い明るさIC AC LED軽い線形運転者ODMの解決 0

LEDチップやアルミニウム厚さ熱伝導性など すべて最高品質のものです. 私たちの標準的なアイテムを除いて,我々はまた,サイズ,ボルト,温度,ルメンなど,カスタムサービスでクライアントをサポートしていることに注意してください.

オーケストラ オーケストラEpoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm ダウンロード________ について

拡張ファイル: AO リトル LED照明ドライバー ODM Solutions.PDF

オーケストラ オーケストラEpoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm ダウンロード________ について

利点

カスタマイズ可用

優れた安定性と長寿命

高PF値 > 098低THD<20%

完全SMTプロジェクト 小規模

有害な短波長の放出がない

LEDスポットライト& 床照明に最適

CE,ROHSなどに適合し,最終製品として組み立てられる場合

高効率>90%

超温保護 ((120°)

部品の大半は自社製でした

高電圧線形常流LEDドライバ,ACインプット直接設計,ACDCトランスフォーマーなしで,LEDライトデザインはより柔軟で便利になります

電気キャップは必要ありません. とても安定しています. LEDビーズの寿命はとても長いです.

高功率で,エネルギー節約機能は実際のアプリケーションでうまく機能し,LEDスポット照明,床照明に使用できます.

サイズ

単位:mm

床の照明のための普遍的な高圧高い明るさIC AC LED軽い線形運転者ODMの解決 3

構成要素リスト

部品リスト

部分

仕様

参照

抵抗する アオリテル R0805 R ± 1% 4 R1
抵抗する アオリテル R1206 4 R8-R11
フューズ Aolittel-SET1500 ((5A/250V) 1 F1
安全コンデンサ C1808 1 C1
コンデンサ C1206 について 1 R2
LED HL 2835 36V 6000K 8 D1-D8
ブリッジダイオード MB10F 1 BD1
MOV アオリトル 10D431K 275Vac 1 VR1
IC CJ3030F 1 U1
PCB (mm) L=80 W=40 T=1.6 1層/Cu 1オンス/ホワイトPSR -

最大格付け

特別な指示がない場合,環境温度は25°C

パラメータ シンボル 最大値
入力電圧 V 260V
入力電流 (単一IC) 私は HF3028---90mA
CJ3030F-100mA
作業温度 トップ -60°C~85°C
保存温度 TSTG -4
熱パッドなし-2KV
熱パッド付き - - 10KV

主な電光特性 (T=25°C)

入力電圧 AC220V-240V
入力電流 (AC230V) mA
周波数範囲 50Hzから60HZ
THD ≤20%
パワーファクター (PF) > 0 でした98
システム消費 (AC230V) 50W±5%

LED照明効率

(AC230V)

≥100LM/W

LED 光流量

(AC230V)

≥5000LM
CCT 6000K±300K
>80

マックス 突発電圧

4000V

寿命

≥50,000H
電源コード L (LIVE) N (NULL)
(G.W.) g±2g
PCB (mm) 80*40mm

注記

*上記のパラメータは,現在の試験条件に基づいて,適切なラジエーターで適用された後,モジュールのピーク温度は75°Cを超えないことを提案します.

1上記のパラメータは,シミュレーションラジエータで5分テストされた後の安定値であり,異なるラジエータにはわずかな差があります.

2 Φv は,統合球で測定された総光流出量である.

3稼働電圧は,顧客が長時間使用した最大電圧を超えてはならない.

制作ワークショップショー

床の照明のための普遍的な高圧高い明るさIC AC LED軽い線形運転者ODMの解決 4

その他の ODM ソリューション

床の照明のための普遍的な高圧高い明るさIC AC LED軽い線形運転者ODMの解決 5

応用例

床の照明のための普遍的な高圧高い明るさIC AC LED軽い線形運転者ODMの解決 6
