F2552 PDFN-8 カプセル化された多機能高電圧線形恒流LEDドライバ 調光不可能なODMソリューション
私たちのパートナー
AOLITTEL TECHNOLOGY CO., LTD.はLEDドライバーチップのプロの設計のために 活発で積極的で革新的な研究開発と管理チームを設立しましたLEDドライバーチップの設計と適用東中国と南中国に2つの研究開発センターがありますAolittelは,中国電子技術グループ株式会社13研究機関と戦略的協力と産業同盟を結成しました中国科学アカデミーのソフトウェア研究所,国立半導体照明技術研究開発センターもチップ開発に緊密な協力を維持した.設計と技術アプリケーションコミュニケーション
演出
500V高圧プロセスで製造された
出力電流60mAまで
入力交流電圧 110/220V
広い入力電圧範囲を達成する
ストロボスコピカル (P.A.M≤2%) でなく,PDF≥0.9 を実現する
出力VF値 60V/120V
温度折りたたみ機能 -10%/°C
短回路保護の瞬間
シンプルな回路,デバッグが簡単,サイズが小さいのに適しています

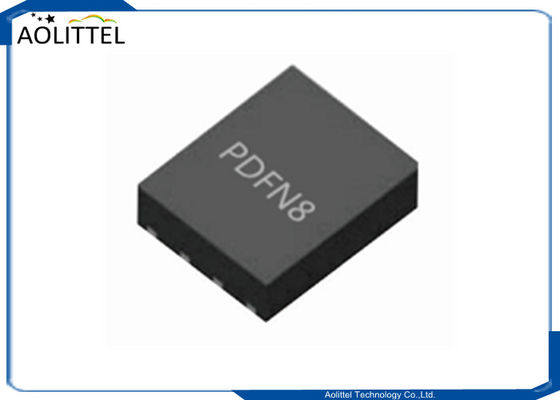

パッケージフォーム PDFN-8

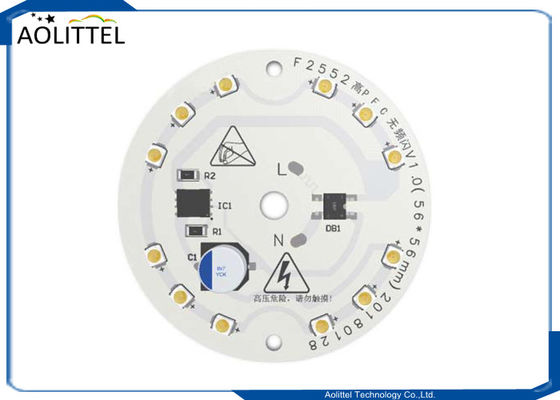

熱線ランプ,電球ランプ,ダウンランプ,トウモロコシランプなどあらゆる種類のLED集成ランプに適しています.
F 線形シリーズチップ選択表
| 違う | P/N | 機能と特徴 | MOSFET | I (mA) | LED VF 値 | パッケージ |
| 1 | F5111 について | 高P波動と低P波動フリーを設計することができます. 高電力と並行して使用できます. | 内部 | 60 | 120/252V | SOT-89 |
| 2 | F5112 | 100 | TP-252 | |||
| 3 | F7112 | 恒常電源,温度折りたたみ,PWMディミング,高低PFC | 100 | ESOP-8 | ||
| 4 | F7110 | 高功率線形駆動,アナログDCディミング,温度フォールバック,電圧保護,フル電圧動作モードを設計するために使用できます | 外部 | 350 | SOP-8 | |
| 5 | F7722 について | SCRディミング,フラットパネルライト,電球ランプ,電熱ランプE14,E27および他の12Wタイリスターディミングを設計することができます | 内部 | 100 | ESOP-8 | |
| 6 | F7522 | 1.VF半圧設計,入力幅 (160-270VAC) 作業 2.110/220VAC 高P波紋のない設計 | 100 | 100~150V | ||
| 7 | F2552 について | 1F7112 フル電圧 12W 設計 2.VF 半電圧 波紋なし 設計 3.110/220VAC 高 P 波紋のない設計 | 100 | 120〜252 | PDFN-8 | |
| 8 | F2722/1 | 常動電源型は,並行に使用できます. | 100 | ESOP-8 |
マッチング
| 違う | P/N | 機能と特徴 | MOSFET | I (mA) | LED VF 値 | パッケージ |
| 1 | 3*F7112 | 全電圧ランプ 15W未満,常動電源,温度再入力 | 内部 | 60〜100 | 126/126 について | ESOP-8 |
| 2 | 3*F7110 | 高電圧全電圧 常電圧 高電圧線形図 | 外部 | 350 | 126/126 について | ESOP-8 |
| 3 | F7110+F5111/2 | 認証要件を満たす高出力線形ソリューション | 外部 | 350 | 252 | SOP-8+TO-252 |
| 4 | F7111/2+F2552 | 全電圧ランプ10W未満,常動電源なし,温度再入力 | 内部 | 60〜100 | 126/126 について | PDFN+ESOP+8 |
